2.10
Câblage et montage du contact sec.
RL1
RL2

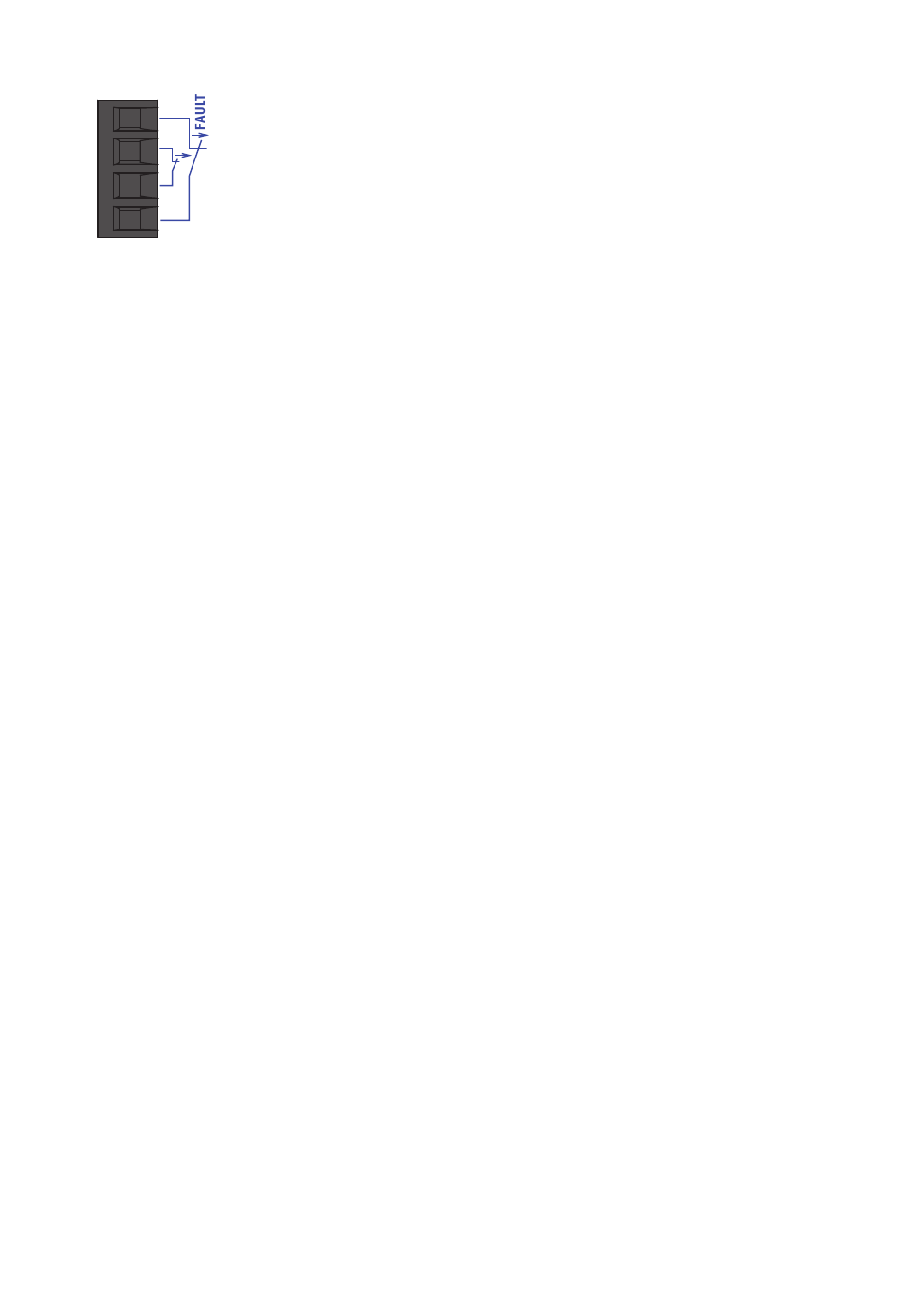

Figure 27 :Contact sec 4 pôles
Le contact sec libre de potentiel (contact de relais, commutation à courant
continu) signale par une rupture de contact :
La panne d'au moins une alimentation en tension.
Un dysfonctionnement persistant de l'équipement.
La coupure de la connexion sur au moins un port.
Le message de l'état de la liaison peut être masqué pour chaque port par
le biais de la gestion. À la livraison, la supervision de l'état de la liaison
est désactivée.
L'absence de la réserve de redondance.
les défauts détectés par l'auto-test.
Les états suivants sont signalés en mode Stand-by :
câble de commande interrompu
câble de commande court-circuité
l'équipement partenaire est en mode stand-by.
Les états suivants sont signalés en mode normal :
câble de commande court-circuité
L'équipement partenaire est en mode normal
L'état suivant est par ailleurs signalé en mode RM :
Réserve de redondance présente. A la livraison, la supervision de la
redondance est désactivée.
Retirez le bornier de Switch et connectez les câbles de signalisation.
Montez le bornier pour les deux contacts secs sur la face avant de
l'équipement. Veillez à ce que le verrouillage s'enclenche correctement.
Commentaire : Le couple de serrage du contact sec au bornier est de
0,34 Nm (3 lb in).
Le mode logiciel permet également de définir manuellement le contact de
signalisation et donc de contrôler des équipements externes.
Installation MACH4000
Release 14 06/2013
53
