G E B R U I K S A A N W I J Z I N G
Radio-inbouwdimtoets RSLW2
Bestelnr. 64 04 62
Beoogd gebruik
Met deze radio-inbouwdimtoets kan een hierop aangesloten verbruiker hetzij handmatig via
toetsen op het apparaat danwel via een geschikte radio-afstandsbediening (bijvoorbeeld de
één-kanaals wandschakelaar) draadloos worden in- of uitgeschakeld en worden gedimd.
De radio-inbouwdimmer is uitsluitend geschikt voor gebruik in droge ruimtes binnenshuis.
De voeding van de radio-inbouwdimmer geschiedt via de netspanning van 230 V~ / 50 Hz.
Er kan een ohmse belasting van 40 W tot maximaal 300 W worden aangesloten.
Neem de veiligheids- en bedieningsaanwijzingen van deze gebruiksaanwijzing onvoorwaar-
delijk in acht. Deze beschermen niet alleen het apparaat, maar vooral ook uw gezondheid.
Lees daarom de volledige gebruiksaanwijzing aandachtig door, voordat u het product gebruikt.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfs-
namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren.
Alle rechten voorbehouden.
Veiligheidsaanwijzingen
Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiksaanwi-
jzing, vervalt het recht op garantie! Voor gevolgschade aanvaarden wij geen
aansprakelijkheid!
Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel, ver-
oorzaakt door ondeskundig gebruik of het negeren van de veiligheids-
aanwijzingen. In dergelijke gevallen vervalt de garantie.
• Om redenen van veiligheid en toelating (CE) is het eigenhandig ombouwen en/of
wijzigen van het product niet toegestaan.
• Gebruik dit product niet in ziekenhuizen of medische inrichtingen. Hoewel het
product slechts relatief zwakke radio grafi sche signalen uitzendt, zouden die daar
functiestoringen van levensreddende systemen kunnen veroorzaken. Hetzelfde
geldt mogelijk op andere vlakken.
• Het product is geen speelgoed, en hoort niet handen van kinderen. Wees dus
extra voorzichtig in geval van aanwezigheid van kinderen.
• Stel de inbouwdimmer nooit bloot aan extreem hoge of extreem lage temperatu-
ren, vocht of trillingen.
• Laat verpakkingmateriaal niet achteloos rondslingeren. Dit kan voor kinderen ge-
vaarlijk speelgoed zijn.
• Behandel het product voorzichtig: door stoten, schokken of een val - zelfs van
geringe hoogte - kan het beschadigen.
Aansluiten en monteren
De radio-inbouwdimmer is uitsluitend geschikt voor gebruik in droge ruimtes
binnenshuis.
De radio-inbouwdimmer is geschikt voor bijv. hollewanddozen Ø 68 mm (bijv.
Conrad-bestelnummer 62 49 26 of bestelnr.: 61 21 32). Zorg dat de aansluitin-
gen gelegd zijn voordat u de radio-inbouwdimmer monteert.
Let erop, dat de aansluitdraden van de radio-inbouwdimmer tijdens het mon-
teren en het aansluiten spanningsvrij zijn.
De aansluitkabels mogen niet worden geknikt of platgedrukt. Functiestorin-
gen, kortsluitingen alsmede een apparatuurdefect kunnen daarvan het gevolg
zijn.
Let er bij het boren van gaten in de muur of bij het vastschroeven op dat u
geen kabels of leidingen beschadigt.
Aansluiting:
De voeding van de radio-inbouwdimmer geschiedt via de netspanning van 230 V/AC, 50 Hz. Er
kan een ohmse belasting van 40 W tot maximaal 300 W worden aangesloten.
Let er bij het monteren en aansluiten op, dat de netkabel spanningsloos is.

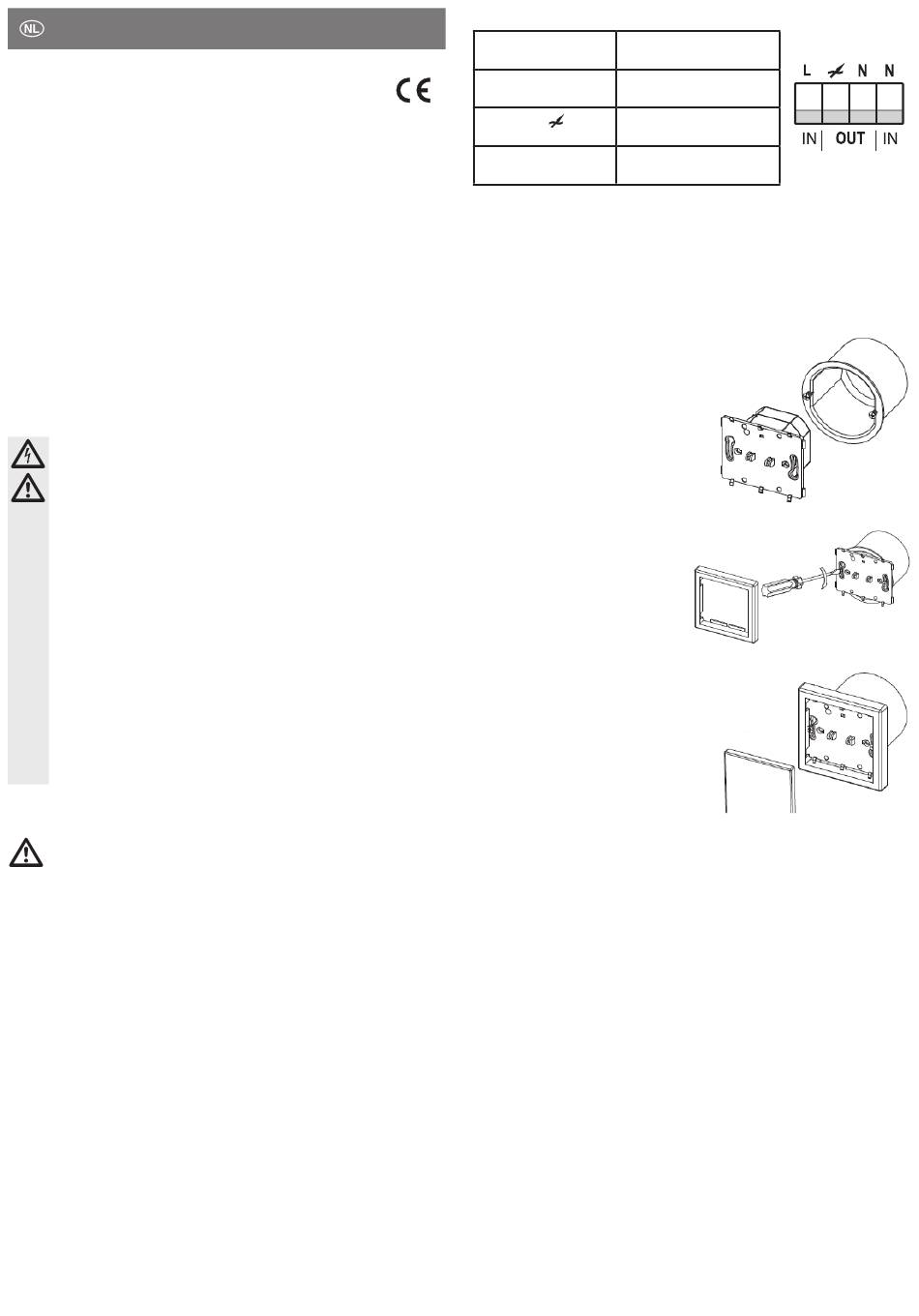

Aansluiten van de radio-inbouwdimmer:
www.conrad.com
Aansluitklem N IN:
Versie 01/12
Aansluitklem N OUT:
Aansluitklem
Aansluitklem IN L:
• Plaats de radio-inbouwdimmer in een geschikte doos (bijv.een hollewanddoos Ø 68 mm
Conrad bestelnummer: 62 49 26 of bestelnr.: 61 21 32).
Montage:
Voor een juiste montage gaat u als volgt te werk:
• Gebruik een platte schroevendraaier om
de frontplaat van de dimmer te nemen.
• Plaats de dimmer in de verzonken
contact doos.
• Bevestig de radiografi sch werkende inbouw-
dimmer in de inbouwdoos, zoals rechts op
de foto te zien is.
• Plaats het montageraampje op de radio-
grafi sche inbouwdimmer, zodat die vast-
klikt.
• Plaats het frontplaatje op de radiografi sche
inbouwdimmer, zodat die vastklikt.
Programmeren van de radio-inbouwdimmer op een radio-
afstandsbediening
• Schakel de voeding voor de radiografi sche inbouwdimmer in. Daarna licht de LED van deze
radiografi sch werkende inbouwdimmer op. De LED bevindt zich onder het frontplaatje en is
bij een hoog lichtniveau in de ruimte eventueel beter zichtbaar, als u het frontplaatje weg-
neemt.
• Druk - voordat de LED stopt met knipperen - op de toets van de radio-afstandsbediening (bijv.
radio-wandschakelaar of radio-afstandsbediening) resp. op de betreffende ON-toets bijv. bij
een radio-afstandsbediening. De LED van de radio-inbouwdimmer dooft. Het programmeer-
proces werd met succes afgesloten.
Programmeren van de radio-inbouwdimmer op verscheidene
radio-afstandsbedieningen
☞
• Druk op de toets van de radio-inbouwdimmer tot de LED rood gaat knipperen.
• Druk - voordat de LED stopt met knipperen - op de toets van de radio-afstandsbediening (bijv.
radio-wandschakelaar of radio-afstandsbediening) resp. op de betreffende ON-toets bijv. bij
een radio-afstandsbediening. De LED van de radio-inbouwdimmer dooft. Het programmeer-
proces werd met succes afgesloten.
Sluit hier de nulleider van de
netkabel aan.
Sluit hier de nulleider naar de
verbruiker aan.
Sluit hier de faseleider naar de
:
verbruiker aan.
Sluit hier de faseleider van de
netkabel aan.
U kunt de gegevens van maximaal tien radiozenders (radiografi sch aanstu-
rende afstandsschakelaars) in de radiografi sche inbouwdimmer inlezen en
opslaan.
Aansluitgedeelte
radio-inbouwdimmer:
