M O D E D ' E M P L O I
Variateur sans fi l à intégrer RSLW2
N° de commande 64 04 62
Utilisation conforme
Ce variateur sans fi l à intégrer permet d'allumer ou d'éteindre un utilisateur raccordé soit ma-
nuellement par le bouton-poussoir sur l'appareil ou par un interrupteur à distance sans fi l ap-
proprié (par ex. interrupteur mural sans fi l à 1 canal).
Le variateur sans fi l à intégrer est conçu uniquement pour être utilisé à l'intérieur de locaux secs.
L'alimentation électrique du variateur sans fi l à intégrer est assurée avec 230 V/AC 50 Hz.
Il est possible de raccorder une charge ohmique de 40 W à 300 W maximum.
Il faut impérativement tenir compte des consignes de sécurité de ces instructions d'utilisation.
Ces mesures servent non seulement à la protection de l'appareil, mais également à protéger
votre santé. À cet effet, lire intégralement les instructions d'utilisation avant de mettre l'appareil
en service.
Cet appareil satisfait aux exigences légales nationales et européennes. Tous les noms
d'entreprises et les appellations d'appareils fi gurant dans ce mode d'emploi sont des marques
déposées des propriétaires correspondants.
Tous droits réservés.
Consignes de sécurité
Tout dommage résultant du non-respect des présentes instructions
d'utilisation entraîne l'annulation de la garantie ! Nous déclinons toute res-
ponsabilité pour les dommages causés !
De même, nous déclinons toute responsabilité en cas de dommages matériels
ou corporels résultant d'une utilisation de l'appareil non conforme aux spéci-
fi cations ou d'un non-respect des présentes instructions. Dans de tels cas la
garantie est annulée.
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifi er la
construction ou de transformer l'appareil de son propre gré.
• Ne pas utiliser cet appareil dans des hôpitaux ou des établissements médicaux.
Bien que l'appareil n'émette que des signaux radio relativement faibles, ceux-ci
pourraient perturber le fonctionnement des équipements de survie. Il en est de
même dans d'autres domaines.
• Cet appareil n'est pas un jouet, le tenir hors de portée des enfants. Une vigilance
particulière s'impose en présence d'enfants.
• Ne jamais exposer le variateur sans fi l à intégrer à des températures extrêmement
élevées ou basses, à l'humidité ou à des vibrations.
• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un
jouet dangereux pour les enfants.
• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une
chute, même d'une hauteur peu élevée, peuvent l'endommager
Montage et raccordement
☞
Le variateur sans fi l à intégrer est conçu uniquement pour être utilisé à
l'intérieur de locaux secs.
Le variateur sans fi l à intégrer convient par ex. pour des prises sous enduit
de Ø 68 mm (par ex. Conrad n° de commande : 62 49 26 ou n° de commande :
61 21 32). Le raccordement doit être fait avant le montage du variateur sans fi l
à intégrer.
Veiller à ce que les câbles d'alimentation du variateur sans fi l à intégrer soient
hors tension pendant le montage.
Aucun câble de raccordement ne doit jamais être plié ni coincé. Cela peut ent-
raîner des défauts de fonctionnement, des courts-circuits ou une défectuosité
de l'appareil.
Veiller à ne pas endommager les câbles, ni les conduites en perçant les trous
dans le mur ou en serrant les vis.
Raccordement :
L'alimentation électrique du variateur sans fi l à intégrer est assurée avec 230 V/AC, 50 Hz. Il
est possible de raccorder une charge ohmique de 40 W à 300 W maximum.
Lors du raccordement et du montage, veillez à ce que le cordon d'alimentation soit mis hors
tension.

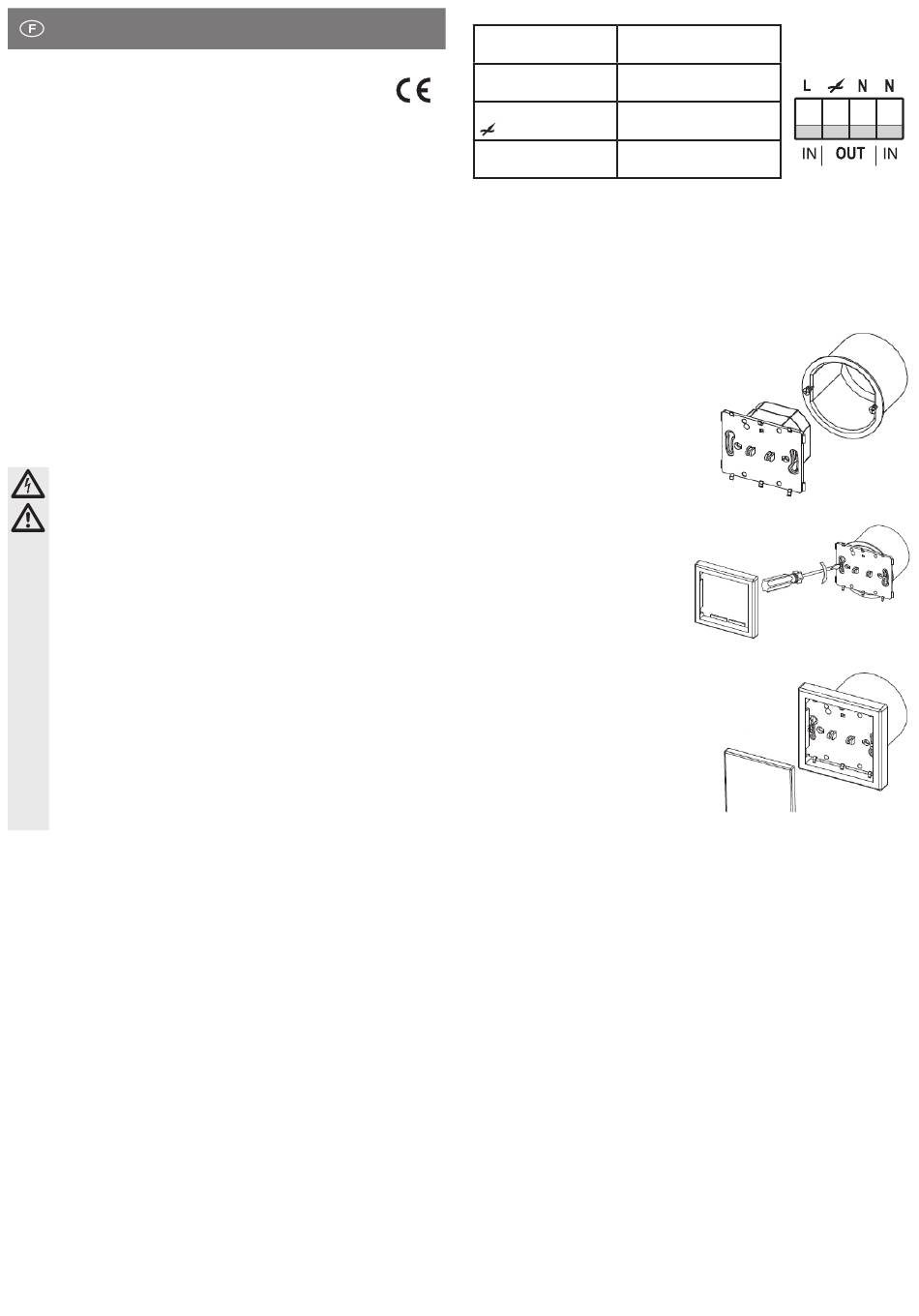

Raccordement du variateur sans fi l à intégrer :
www.conrad.com
Borne de raccordement
N IN :
Version 01/12
Borne de raccordement N
OUT :
Borne de raccordement
Borne de raccordement
N L :
• Poser le variateur sans fi l à intégrer dans une prise de courant appropriée (par ex. prise de cou-
rant sous enduit Ø 68 mm Conrad n° de commande : 62 49 26 ou n° de commande : 61 21 32).
Montage:
Procéder comme suit pour assurer un montage correct :
• Utiliser un tournevis plat pour démonter la
plaque frontale du variateur.
• Poser le variateur dans la prise sous
enduit.
• Fixez le variateur encastrable sans fi l dans
la boîte d'encastrement, comme indiqué
dans la fi gure de droite.
• Placez le cadre sur le variateur encastrab-
le sans fi l jusqu'à ce qu'il s'enclenche.
• Placez la plaque de façade sur le variateur
encastrable sans fi l jusqu'à ce qu'elle
s'enclenche.
Apprentissage du variateur sans fi l à intégrer sur un interrup-
teur à distance sans fi l
• Mettez le variateur encastrable sans fi l sous tension. Le voyant LED du variateur encastrable
sans fi l s'allume ensuite. Le voyant LED est situé sous la plaque de façade et, en cas de forte
luminosité ambiante, il peut être éventuellement plus visible en retirant la plaque de façade.
• Avant que le LED ne cesse de clignoter, appuyer sur la touche de l'interrupteur à distance
sans fi l (par ex. interrupteur mural sans fi l ou télécommande) ou sur la touche « ON » corre-
spondante, par ex. dans le cas d'une télécommande sans fi l. Le voyant LED sur le variateur
sans fi l à intégrer s'éteint. L'apprentissage est terminé avec succès.
Apprentissage du variateur sans fi l à intégrer sur plusieurs
interrupteurs à distance sans fi l.
☞
• Appuyer sur le bouton-poussoir du variateur sans fi l à intégrer jusqu'à ce que le voyant LED
commence à clignoter rouge.
• Avant que le LED ne cesse de clignoter, appuyer sur la touche de l'interrupteur à distance
sans fi l (par ex. interrupteur mural sans fi l ou télécommande) ou sur la touche « ON » corre-
spondante, par ex. dans le cas d'une télécommande sans fi l. Le voyant LED sur le variateur
sans fi l à intégrer s'éteint. L'apprentissage est terminé avec succès.
Branchez le fi l neutre du cordon
d'alimentation ici.
Branchez le fi l neutre à l'appareil
consommateur ici.
Branchez le fi l de phase à
: l'appareil consommateur ici.
Branchez le fi l de phase du cor-
don d'alimentation ici.
Un total de 10 émetteurs radio peuvent être programmés sur le variateur en-
castrable sans fi l.
Borne de raccordement
variateur sans fi l à
intégrer :
