GASDRUCK-/GASDURCHSATZKURVEN

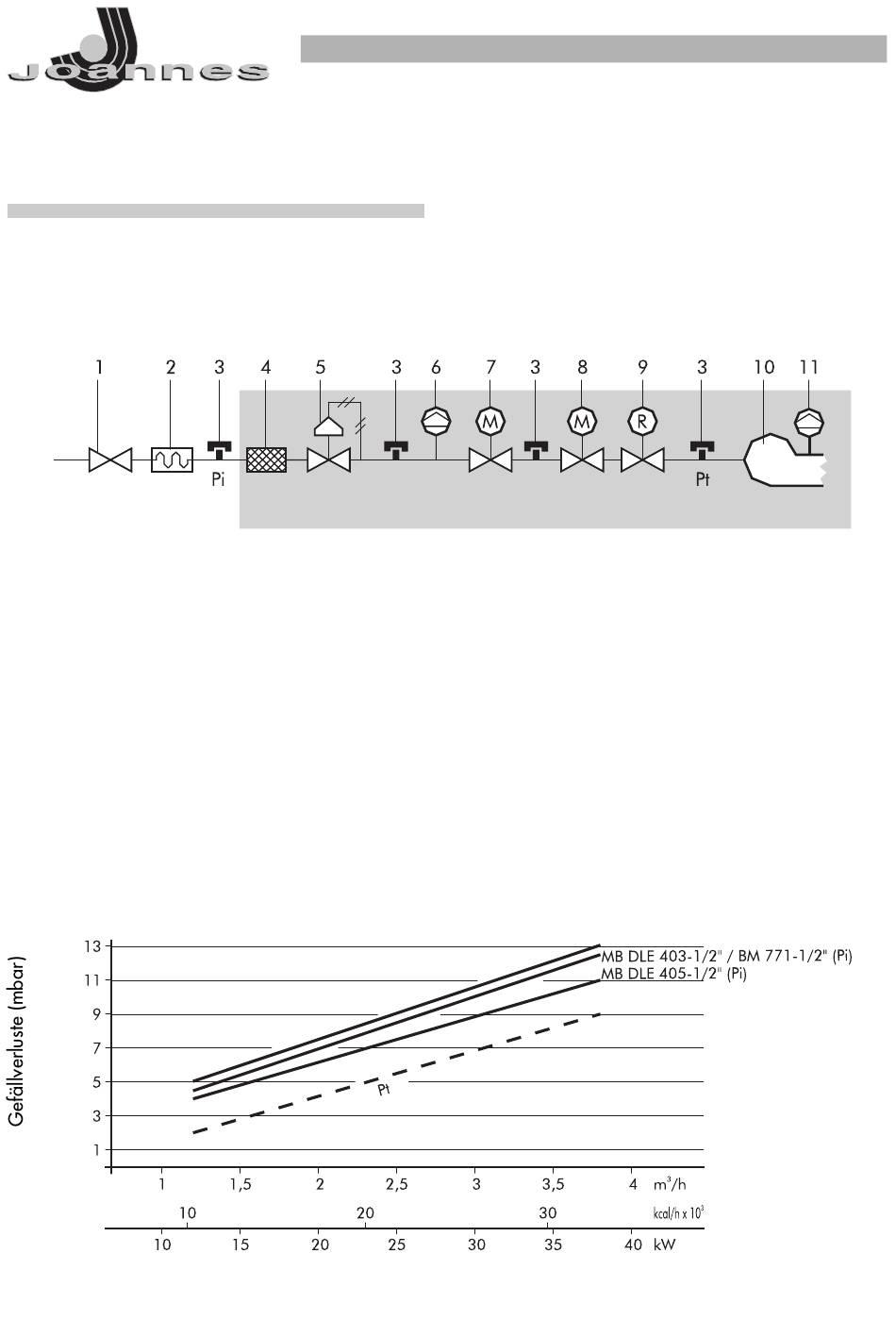

Angegeben wird der Gasdruck in mbar (an den Punkten Pi und Pt der Gasrampe), der zum Erzielen eines
bestimmten Durchsatzes in m≈/h erforderlich ist. Der Druck wird bei laufendem Brenner gemessen und versteht
sich bei Brennkammer mit 0 mbar. Wenn die Brennkammer unter Druck steht, entspricht der erforderliche
Gasdruck dem im Diagramm angegebenen Wert plus dem Druckwert in der Brennkammer.
Erläuterung
1 Absperrhahn mit Dichtheitsgarantie bei 1 bar und
Gasdruckabfall ≤ 0,5 mbar.
2 Vibrationsdämpfende Verbindung
Gasdruckentnahme zur Druckmessung
3
4 Gasfilter
5 Gasdruckregler
Kontrollorgan Mindestgasdruck (Druckwächter)
6
7 Sicherheitsmagnetventil Klasse A. Schließzeit Tc
≤ 1 sec
BASISRAMPE
8 Sicherheitsmagnetventil Klasse A. Schließzeit Tc
≤ 1 sec. Startleistung zwischen 10% und 40%
der nominellen Wärmeleistung.
9 Regulierungsorgan
normalerweise in Magnetventil 7 oder 8
eingebaut.
10 Brennerkopf
11 Kontrollorgan Mindestluftdruck (Druckwächter)
JM 3
Wärmeleistung
für Gasdurchsatz,
GB-E 055-1/2" (Pi)
82
