1)
Effet de siphonnage : conduite vidée par le vide
Remarque !
• Le diamètre de conduite minimum pour un montage direct de la sonde est DN 50. Cette distance
avec la paroi de la conduite est nécessaire pour amener le support d'électrode de la sonde en
position "mesure" dans le process.
• Lors de la conception du piquage, tenez compte de la profondeur d'immersion totale en mode
mesure. Assurez-vous qu'en mode mesure la sonde est toujours immergée dans le produit (voir
"Dimensions") !
Dimensions
3.2.2
mm (inch)
165 (6.5) /
220** (8.66**)
1

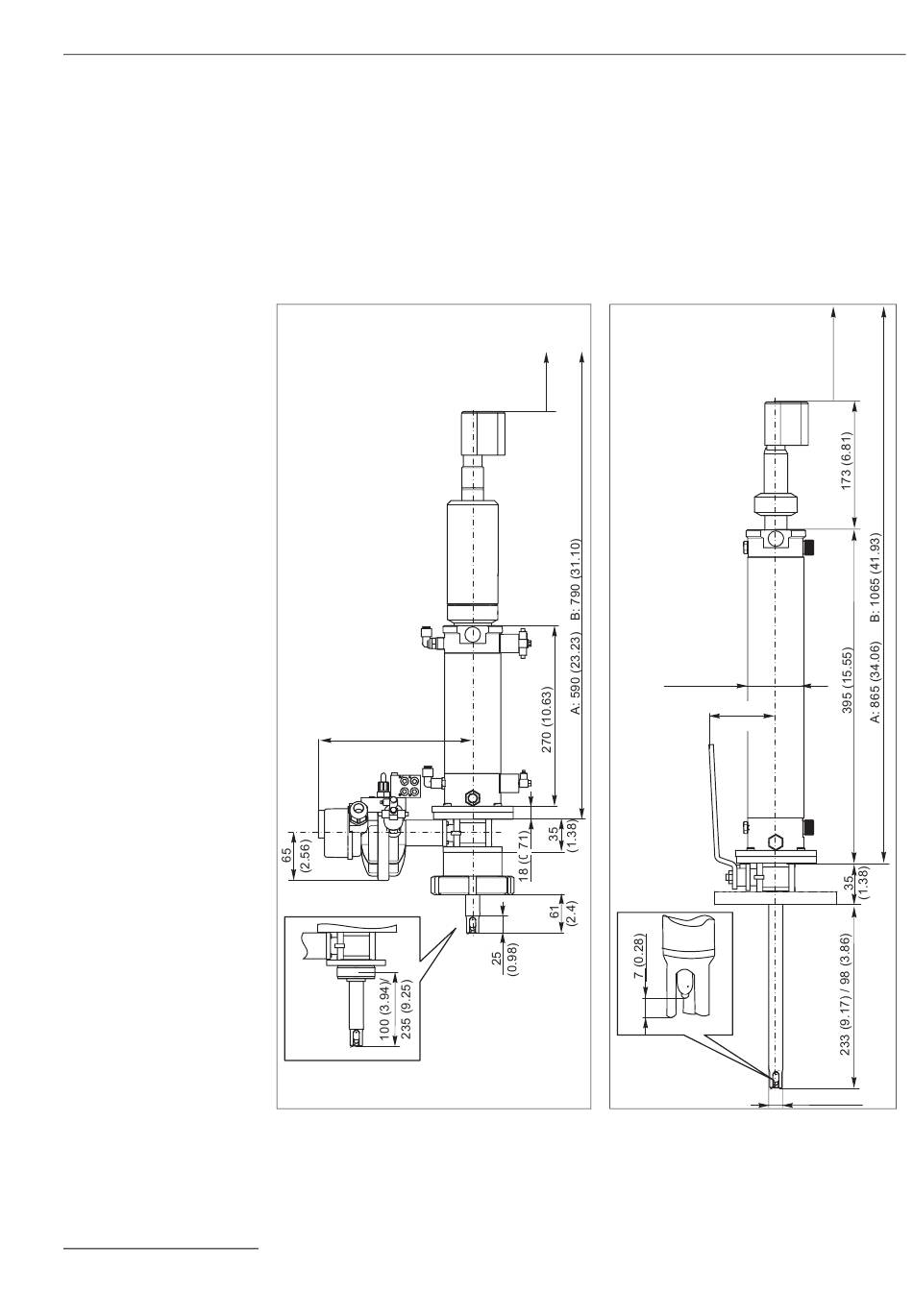

Fig. 3 :
Version : pneumatique, court, pour capteurs KCl
1
Raccord fileté G1¼, version courte / version longue
2
Raccord laitier (uniquement version courte)
*
Mouvement du piston
**
Version avec fins de course électriques
*
mm (inch)
Ø 76 (2.99)
2
a0009759
Fig. 4 :
Version : manuel, long, pour capteurs gel, bride
version longue / version courte
A
Sonde en position de maintenance
B
Sonde en position de maintenance plus
dégagement nécessaire
*
mouvement du piston
Montage
*
105
(4.13)
Ø 19 (0.75)
a0009755
9
