Maintenance
32
6.
Dévissez les quatre vis de raccordement (pos. 10) de la partie inférieure de la chambre de
rinçage.
7.
Retirez la chambre de rinçage.
8.
Dévissez les quatre vis de raccordement (pos. 11) sur la tête cylindrique (pos. 12).
9.
Dévissez la tête cylindrique.
10. Dévissez les deux vis de fixation du manchon d'étanchéité (pos. 15).
Remplacement des joints
1.
Appliquez une fine couche de graisse sur les nouveaux joints (par ex. Syntheso Glep1).
2.
Remplacez les joints toriques montrés dans la fig. 38.
3.
Remontez la sonde.
1
2
3

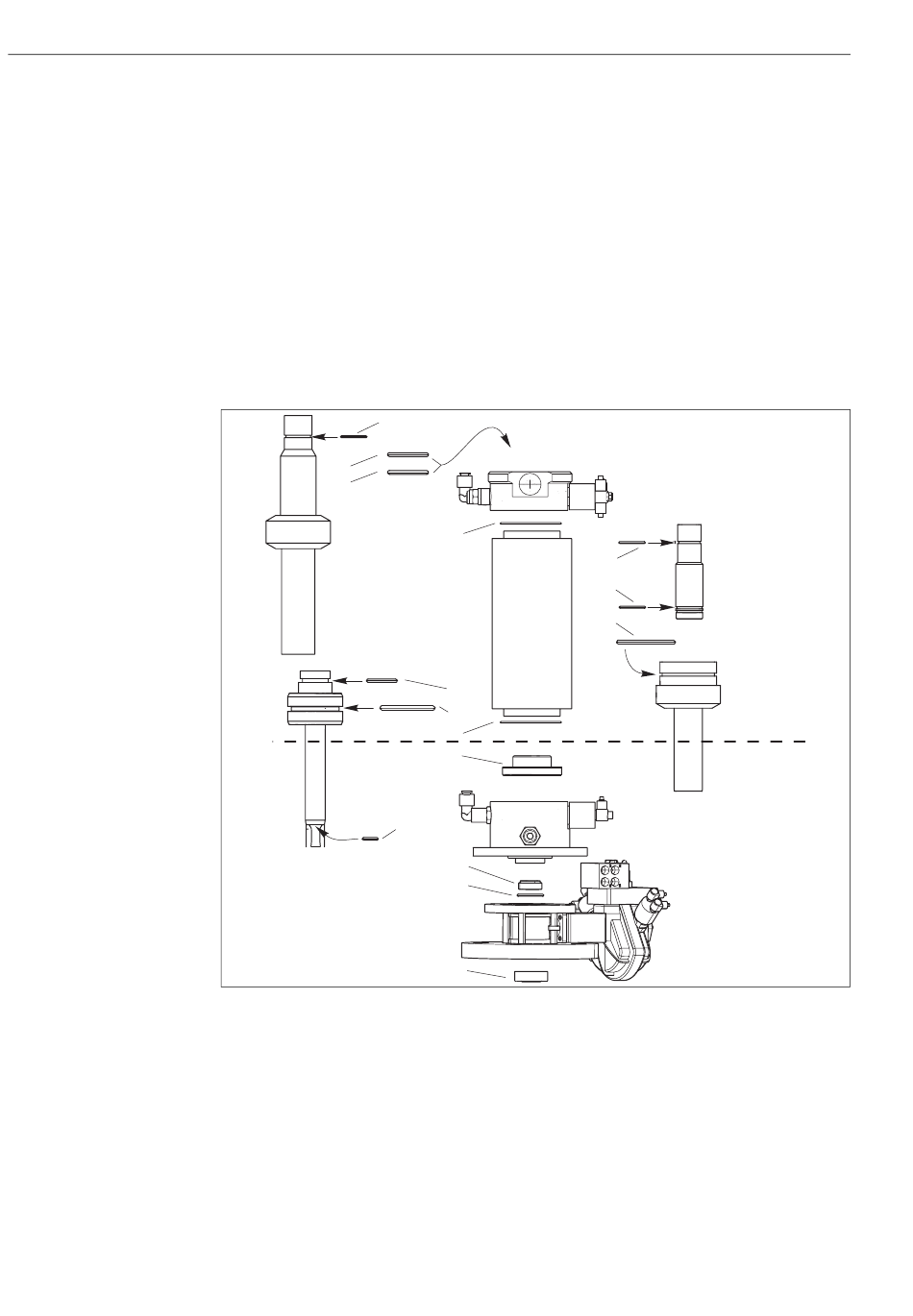

Fig. 38 :
Position des joints
A
Joints, pas en contact avec le produit
B
Joints, en contact avec le produit
12
Joint racleur PEEK ou manchon d'étanchéité (en option)
4
5
6
7
8
9
10
11
12
1
13
14
A
B
a0011697
