Montage de la vanne de sortie pneumatique
!
Remarque !
Pour une sonde avec vanne de sortie pneumatique, cette vanne est fournie séparément.
1. Retirez le bouchon de la sortie de la chambre de rinçage.
2. Vissez la vanne fournie (fig. 19) à la sortie inclinée de l'eau de
rinçage.
3. Coupez la conduite d'air comprimé suivante (v. fig. 14, fig. 16) :
du bornier pneumatique, entrée 6, au fin de course pneumatique de
la commande avec vanne d'arrêt.
4. Raccordez les deux extrémités du tuyau coupé à la pièce en Y
fournie.
5. Raccordez le troisième raccord de la pièce en Y au raccord d'air
comprimé (2) de la vanne de sortie de la chambre de rinçage.
6. Raccordez le tuyau de sortie de l'eau de rinçage au raccord de la
vanne (G¼ ou NPT ¼", selon la version commandée).
Montage
1
2

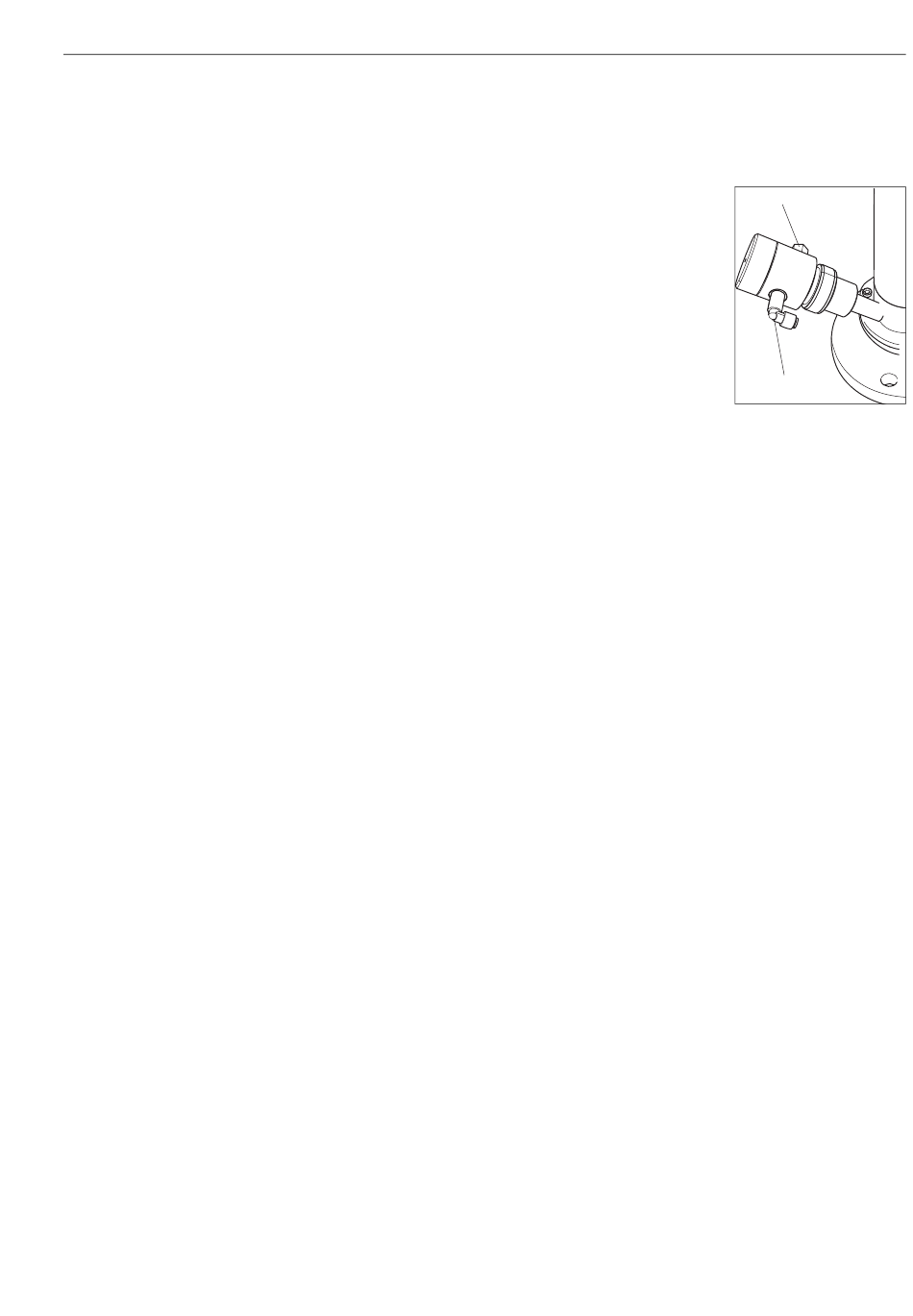

a0011563
Fig. 19 :
Vanne de sortie
1
Sortie de l'eau de rinçage
2
Raccord de l'air comprimé
19
