7.2 Quantité d'huile / de graisse à verser
Taille
112
128
146
175
198
230
255
290
315
342
Tableau 7.2: Quantités d'huile à verser
1)
Sur les types ZWBT et ZWBG, les quantités d'huile à verser s'entendent pour un côté de
l'accouplement.
En cas d'emploi de graisse semi­fluide, en prévoir une quantité correspondant à 1.3 fois la quantité d'huile
indiquée.
Les débits d'huile du type ZWHD figure sur le croquis coté.

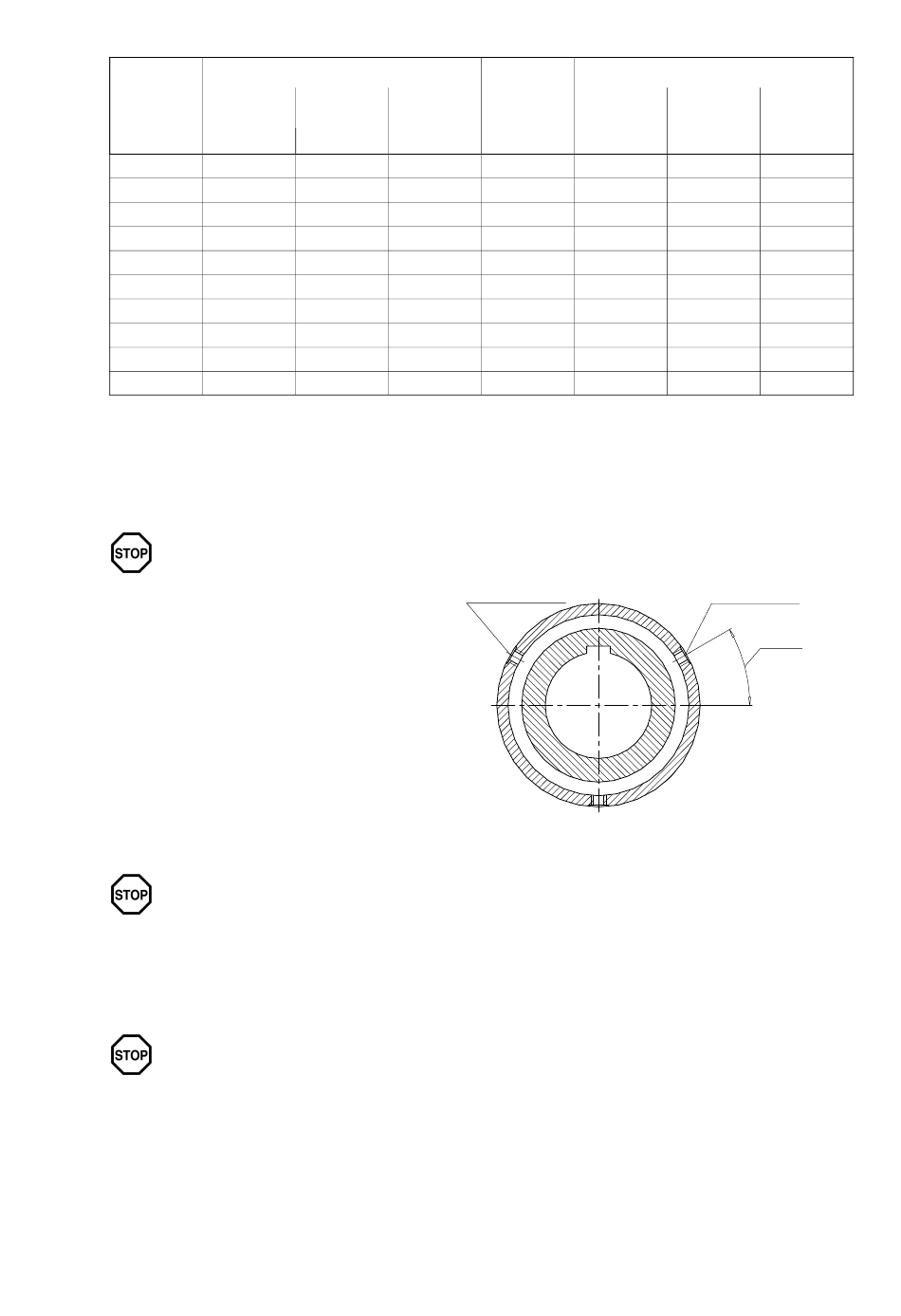

Pour simplifier le remplissage, vous pouvez
procéder comme suit :
Tourner l'accouplement jusqu'à ce que les vis
d'obturation (6) atteignent la position illustrée
par la figure ci­contre.
Enlever les deux vis d'obturation (6) situées en
haut puis faire le plein d'huile / de graisse.
Mesurer la bonne quantité d'huile / de graisse à
l'aide d'un gobelet gradué.
Revisser les vis obturatrices (6) à bague d'étanchéité intercalaire / vulcanisée dessus.
Récupérer toute l'huile et toute la graisse qui a débordé et l'éliminer en respectant la
réglementation.
7.3

Mesures avant la mise en service

Avant la mise en service, vérifier si le montage, l'alignement et le versement d'huile et/ou de graisse sont
corrects et corriger ces paramètres si nécessaire ; vérifier également si toutes les liaisons par vis ont été
serrées aux couples prescrits.
Monter ensuite la protection de l'accouplement pour empêcher tout contact
involontaire.
ZAPEX 3502 fr
Manuel d'utilisation 06/2019
Quantité d'huile à verser
ZWBT,
ZWB
ZWBG
3 3
dm dm
0.02 -
0.03 0.05
0.05 0.1
0.1 0.2
0.1 0.2
0.15 0.3
0.15 0.35
0.3 0.6
0.4 -
0.5 -
1)
ZWH Taille
3
dm
0.02 375
0.02 415
0.03 465
0.07 505
0.07 545
0.1 585
0.1 640
0.2 690
0.25 730
0.3 780
Alésage de remplissage
Quantité d'huile à verser
ZWBT,
ZWB
ZWBG
3 3
dm dm
0.6 -
0.9 -
1.4 -
- -
- -
- -
- -
- -
- -
- -
Alésage
de dégazage
∼ 30°
1)
ZWH
3
dm
0,35
0,35
0.6
0.75
0.7
0.9
1.3
2.3
2.4
3.2
