Proline Promass P 100
Emplacement de montage
Endress+Hauser
Montage

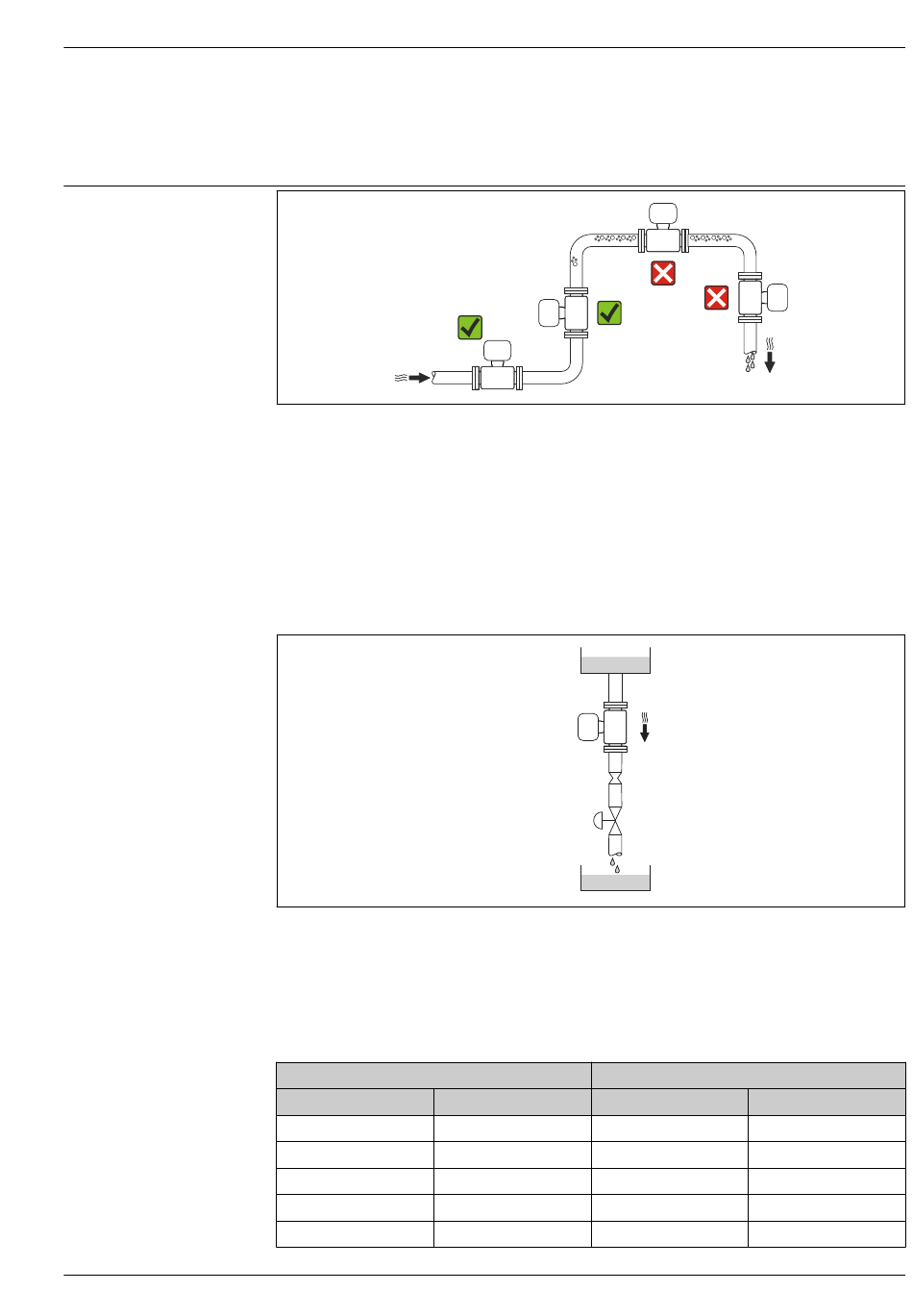

En principe, il n' e st pas nécessaire de prendre des mesures particulières au moment du montage (par
ex. support). Les forces extérieures sont absorbées par la construction de l' a ppareil.
Pour éviter les erreurs de mesure dues à l' a ccumulation de bulles de gaz dans le tube de mesure, il
convient d' é viter les points de montage suivants :
• Montage au plus haut point de la conduite
• Montage directement en sortie de conduite dans un écoulement gravitaire
Dans le cas d'un écoulement gravitaire
La proposition d' i nstallation suivante permet cependant le montage dans une conduite verticale avec
fluide descendant. Les restrictions de conduite ou l' u tilisation d' u n diaphragme avec une section plus
faible évitent la vidange du capteur en cours de mesure.
19
Montage dans un écoulement gravitaire (par ex. applications de dosage)
1
Réservoir
2
Capteur
3
Diaphragme, restriction
4
Vanne
5
Cuve de dosage
DN
[mm]
8
15
25
40
50
1
2
3
4
5
Ø diaphragme, restriction
[in]
[mm]
³⁄₈
6
½
10
1
14
1½
22
2
28
A0023344
A0015596
[in]
0,24
0,40
0,55
0,87
1,10
45
