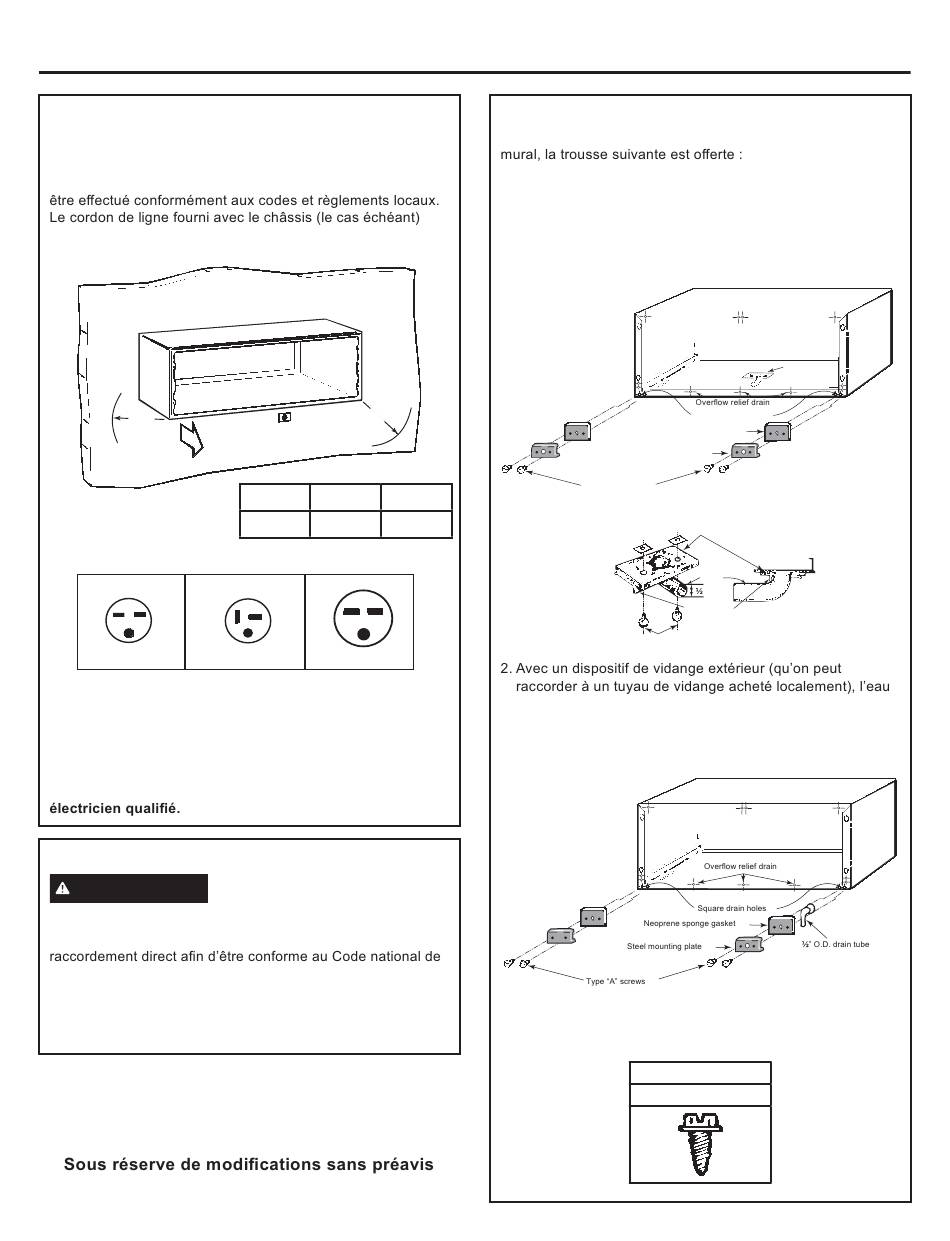

EXIGENCES ÉLECTRIQUES
(230V/208V)
Des dispositions doivent être prises pour disposer d'une prise
électrique adéquate proche du manchon.Tout le câblage doit
s'étend à une prise murale située dans la zone indiquée dans
le tableau ci-dessous.
"F"
Inside
Prises murales
230V/208V 15 amp
230V/208V 20 amp
NEMA6-15R
NEMA6-20R
"tandem" type
"perpendicular" type
Tout le câblage électrique doit être réalisé conformément aux
codes et règlements locaux.
Consultez le manuel d'utilisation pour savoir comment
raccorder l'alimentation électrique.
REMARQUE: Le câblage en aluminium dans la structure
peut poser des problèmes particuliers, consultez un
EXIGENCES ÉLECTRIQUES (265 V)
AVERTISSEMENT
Le raccordement d'un produit alimenté par un courant
de 265 V à un circuit de dérivation DOIT être réalisé par
l'électricité. Ce code interdit le branchement d'un appareil de
265 V directement dans une prise murale exposée.
Consultez le manuel d'utilisation pour savoir comment
raccorder l'alimentation électrique.
Un produit de qualité GE Appliances
Instructions d'installation
"G"
Modèle
"F"
"G"
Série AZ
21" max.
58" max.
230V/208V 30 amp
NEMA6-30R
large "tandem" type
TROUSSE DE VIDANGE
S'il est nécessaire d'installer une gouttière sur le manchon
Dispositif de vidange intérieur/extérieur RAD10
1. Avec un dispositif de vidange intérieur, le tube de vidange
du condensat doit être raccordé au système d'évacuation
intérieur du bâtiment.
Manchon mural avec unité de vidange RAD10
Vidange interne
Remarque : Les
parties ombragées
sont incluses avec la
Note: S haded part s
included w ith
trousse de vidange
RAD10 dr ain ki t
RAD10.
Steel mounting plate
Type "A" screws
Speed nuts
Type "A" screws
de condensation peut être évacuée à l'écart de l'appareil et
du bâtiment.
Manchon mural avec unité de vidange RAD10
Vidange externe
Remarque : Les
parties ombragées
sont incluses avec la
trousse de vidange
RAD10.
REMARQUE: Il pourrait être souhaitable ou nécessaire
d'installer une trousse de vidange sur le manchon avant
d'installer le manchon dans le mur.
5
See detail
below
Square drain holes
Neoprene sponge gasket
Gasket
Cabinet bottom
Tube
" O.D.
Steel mounting plate
VIS
Type "A" MÉTAL
