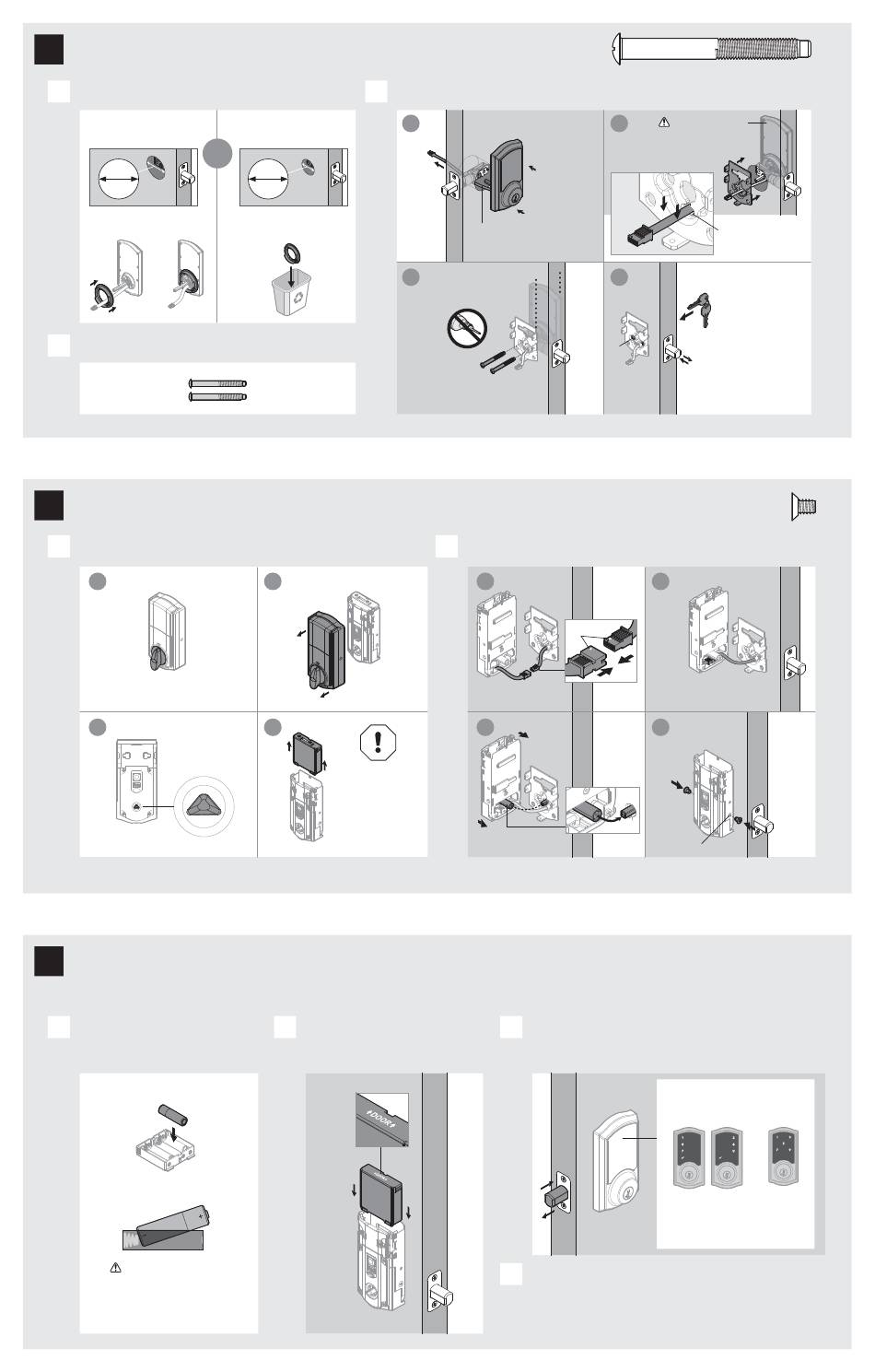

Installation du l'écran tactile extérieur
A
Quel est le diamètre du trou sur la porte?
Le diamètre est de
54 mm (2 1/8 po)
54 mm
2 1/8 po
« D » est requis pour l'installation.
Installez « D » sur « F ».
F
D
B
Isolez les vis de l'étape 3C et gardez-les à portée de main.
T
4
Installation de l'ensemble intérieur
A
Retirez le couvercle des piles et le bloc de piles de l'ensemble intérieur.
a
Assurez-vous que le
tourniquet est vertical.
c
Assurez-vous
que la tige pivote
comme indiqué.
L
5
Installation des piles et orientation de la porte
Cette étape montre à votre serrure l'orientation de la porte et elle est
cruciale pour assurer le bon fonctionnement de la serrure.
A
Installez 4 piles AA dans le bloc de piles.
K
Vérifiez que la polarité soit
correcte. Pour obtenir de
meilleurs résultats, utilisez
seulement des piles alcalines
neuves non rechargables.
C
Le diamètre est de
38 mm (1 1/2 po)
ou
38 mm
1 1/2 po
« D » n'est pas nécessaire pour
l'installation. Jetez « D » .
D
b
M
d
K
N'installez pas les
piles avant d'arriver
à l'étape 5.
L'alarme se déclenchera
si la batterie est
installée avant que le
câble soit connecté.
L
B
Assurez-vous que la porte est
ouverte, et insérez le bloc de piles.
Installez l'écran tactile extérieur et la plaque de montage.
a
F
Le câble passe sous
le verrou.
c
Maintenez parallèle au
bord de la porte.
T (2x)
Serrez les vis
uniformément.
B
Installez l'ensemble intérieur sur la plaque de montage.
a
L
L
Assurez-vous que la
connexion de câble
est serrée.
c
C
Après quelques secondes, le pêne se rétracte et étendra à
savoir l'orientation de la porte. On se réfère à ceci comme
étant la processus d'orientation de la porte, et est cruciale
pour assurer le bon le fonctionnement de la serrure.
K
D
Si l'écran tactile indique un échec, recommencer la procédure.
Si la procédure échoue à nouveau lors de la deuxième tentative,
consulter le guide de programmation et de résolutions des problèmes
sur la page de Smartcode 10 avec écran tactile à www.weiserlock.com.
2 / 4
taille
réelle
T
Soutenez l'ensemble
b
du support extérieur
pendant le montage
de la plaque.
G
Faites passer le câble à
travers le trou central,
puis poussez le câble
dans le trou inférieur.
d
E
Insérez la clé et
testez le verrou. Si
le verrou ne s'étend
pas ou ne se rétracte
pas facilement,
ajustez les vis (T).
T
Retirez la clé lorsque
vous avez terminé et
assurez-vous que
le pêne soit sorti
complètement.
b
alignez
Posez le câble excédentaire à
plat dans la partie inférieure
du boîtier intérieur.
d
U
(2x)
trou
inférieur
Une fois que le processus
est terminé, l'écran tactile
indiquera si la procédure a
été un succès ou un échec :
Succès :
Une marque
clignotante apparait
ainsi qu'une seule
colonne de chiff res
taille
réelle
U
Échec :
Une marque
clignotante
en forme de
X apparait
