2. Contrôle à la réception
Vérifi er l'état du matériel reçu et la correspondance avec ce qui était prévu lors de la commande. Si lors du déballage, à faire avec
grand soin, on constate des dégâts ou des irrégularités, il faut le signaler au plus tard dans les 5 jours qui suivent la réception du
matériel; la signalisation doit mentionner le numéro de l'avis d'expédition.
3.

Entreposage, levage et poids

Le disjoncteur, protégé par une caisse extérieure en bois, est fi xé par des vis à la platine de transport ou au fond de la caisse
d'emballage.
Si, avant la mise en service, le disjoncteur doit rester entreposé même pour une courte période, il est recommandé, après le
contrôle à la réception, de le remettre dans sont emballage et de le recouvrir d'une bâche imperméable.
ATTENTION:
- Utiliser comme dépôt un local à l'abri de l'humidité, sans poussière et exempt d'agents chimique agressifs
- Température d'emmagasinage: -40°C ... +70°C
- Placer le disjoncteur et la partie fi xe éventuelle sur un plan horizontal, pas en contact direct avec le sol, mais
sur un support approprié (Fig. 5).
- Le nombre maximum de disjoncteurs superposables est indiqué dans la fi gure 6.
- Maintenir le disjoncteur dans la position d'ouverture et avec les ressorts de fermeture débandés pour éviter
les contraintes inutiles et les risques d'accidents au personnel.

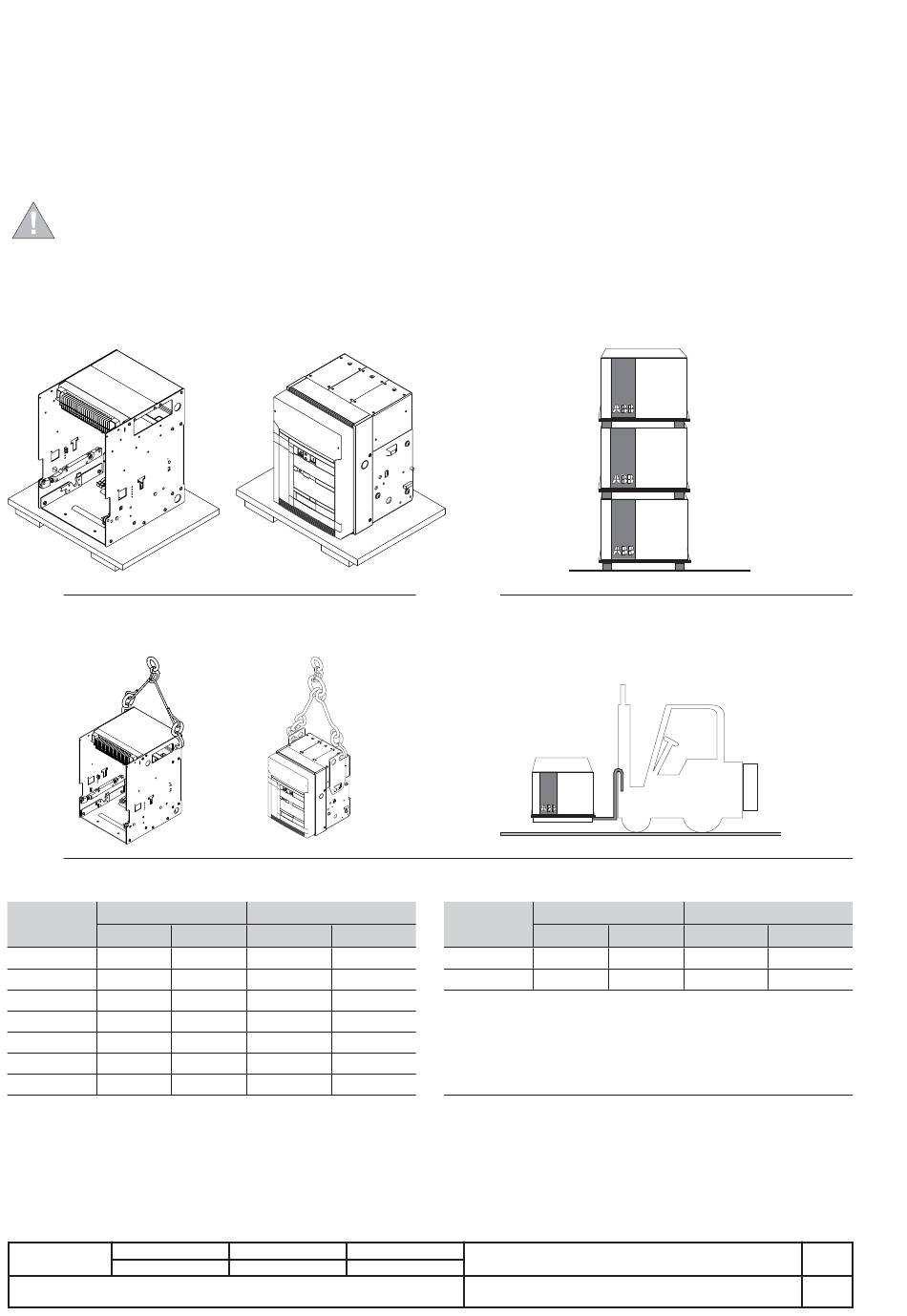

Fig. 5
En ce qui concerne le levage se conformer aux instructions suivantes: les disjoncteurs doivent être placés sur un plan d'appui
robuste et soulevés de préférence avec un chariot élévateur. L'usage de câbles est toutefois autorisé: dans ce cas les câbles de
levage doivent être accrochés comme montré dans la fi gure (les plaques de levage sont toujours fournies avec le disjoncteur).
Fig. 7
Tableau des poids (kg) des disjoncteurs
Version fi xe
Disjoncteur
sélectif
3 pôles
E1 45
E2 50
E3 66
E4 97
E4/f
E6 140
E6/f
Mod. L6555
Version débrochable
4 pôles 3 pôles 4 pôles
54 70
61 78
80 104
117 147
120
160 210
165
Fig. 6
Disjoncteur
limiteur
82 E2L
93 E3L
Remarque:
125
• Les poids indiqués dans le tableau s'entendent pour disjoncteurs avec
165
déclencheurs PR121, PR122 ou PR123 et relatifs capteurs de courant,
accessoires exclus.
170
• La version débrochable comprend la partie mobile avec les mêmes
240
conditions ci-dessus et la partie fi xe avec les prises horizontales
correspondantes.
250
Appareil
N° Doc.
Version fi xe Version débrochable
3 pôles 4 pôles 3 pôles
52 63
72 83 110
Emax
1SDH000460R0004
4 pôles
80 95
127
Echelle
N° Page
6/74
