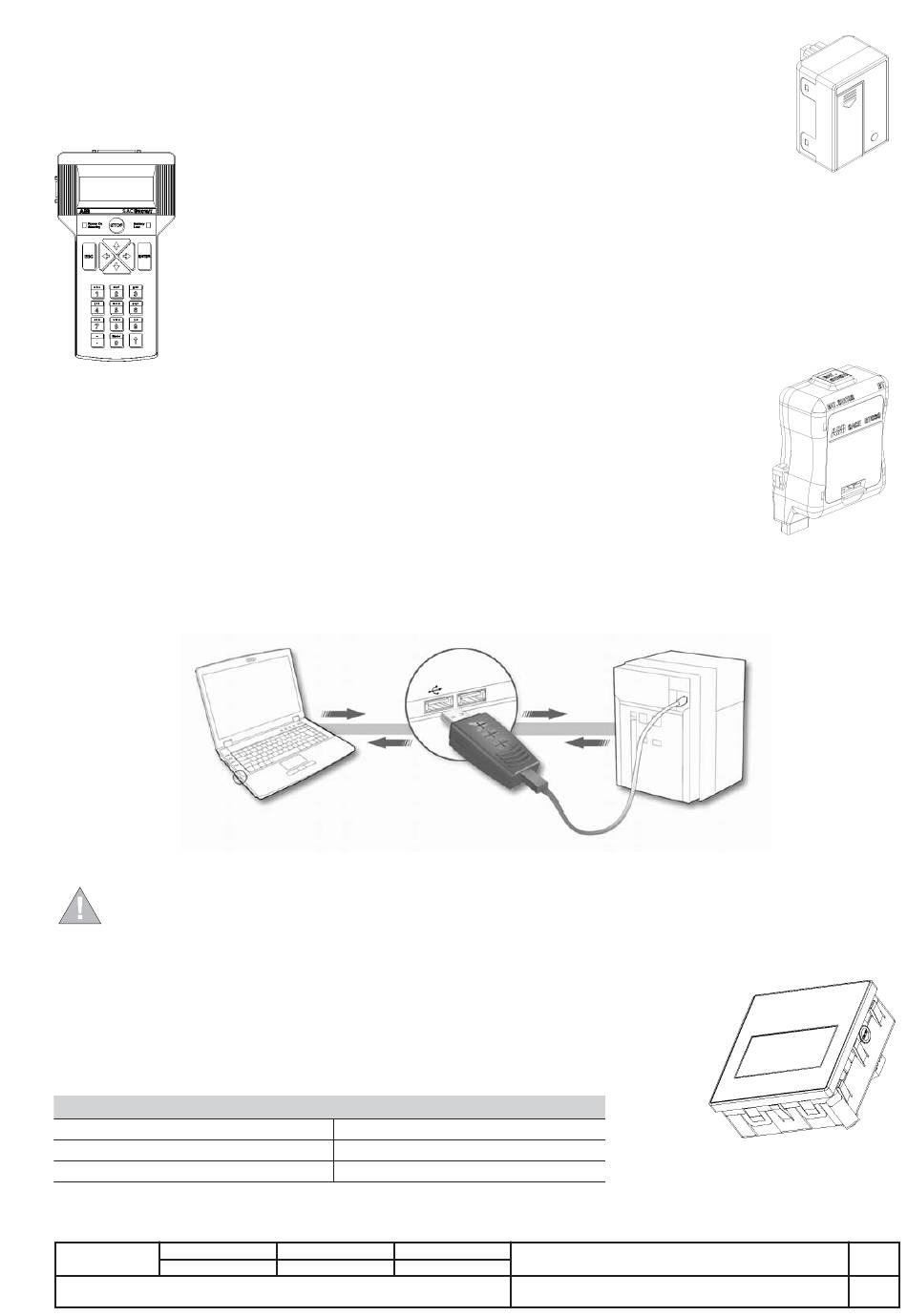

12.9. UNITÉS EXTÉRIEURES

12.9.1. PR030/B

L'unité d'alimentation PR030/B est une unité externe qui permet l'alimentation du Relais pour effectuer
l'Installation, l'Autotest et le Test de Déclenchement et les vérifi cations avec disjoncteur ouvert. L'unité se
branche au relais à travers le connecteur frontal de service.

12.9.2. PR010/T

L'unité SACE PR010/T permet de vérifi er les paramètres et les historiques enregistrés par le relais et permet
aussi la vérifi cation du fonctionnement correct des seuils et des temps de déclenchement des fonctions
de protection L-S-I-G.
L'unité est fournie dans une mallette contenant les câbles de raccordement, l'alimentation extérieure et les
batteries rechargeables, le câble et le logiciel pour PC.
Le logiciel pour PC permet de charger sur PR010/T plusieurs fi chiers correspondants aux dispositifs avec
lesquels il est possible de s'interfacer et permet aussi de télécharger le rapport de test; avant d'utiliser l'unité
PR010/T avec le relais PR121, il faut donc y charger le fi chier correspondant.
L'unité se branche au relais à travers le connecteur frontal de service par l'intermédiaire d'un câble dédié.
Pour plus d'informations consulter le Manuel d'Utilisation de l'unité (RH0025).

12.9.3. BT030-USB

Grâce à l'unité BT030-USB, le PR121/P peut communique via wireless ou via USB avec un PC, en élargissant
la gamme d'informations disponibles à l'utilisateur.
La communication est possible avec le logiciel SW Ekip Connect, dont le paquet d'installation est contenu
dans le set BT030-USB. Le set inclut aussi un câble USB et des batteries pour l'utilisation en confi guration
wireless.
L'unité se branche au relais à travers le connecteur frontal de service.
12.9.4. EKIP T&P
L'unité Ekip T&P permet l'alimentation, la communication et le test du relais depuis un PC, à travers un adaptateur USB.
Comme pour BT030-USB la communication est possible avec le logiciel SW Ekip Connect, dont le paquet d'installation est
contenu dans le set Ekip T&P. Le set inclut le module USB et une série d'adaptateurs pour diverses typologies de relais.
ATTENTION: Ekip T&P doit être utilisé pour PR121/P avec module USB et un câble spécial dédié pour PR121/P
(l'image ci-dessus est fournie à titre illustratif). Pour plus d'informations consulter le manuel d'utilisation du SW
Ekip Connect (1SDH000891R0001).
12.9.5. HMI030
Le PR121/P peut aussi être relié à l'unité extérieure sur la partie frontale du tableau HMI030 pour
la visualisation sur affi cheur des courants mesurés.
HMI030 se raccorde aussi au connecteur placé sur le côté arrière du relais, dont la connexion
extérieure est garantie pas les contacts présents sur bornier du disjoncteur.
Pour cette fonctionnalité est requise l'alimentation auxiliaire pour relais et HMI030.
Alimentation HMI030
Alimentation auxiliaire
Ondulation maximale
Puissance assignée @ 24 V
Pour plus de détails consulter le Manuel d'Utilisation de l'unité (1SDH000573R0001)..
Mod. L6555
24 V DC +/-20%
5%
1,2W
