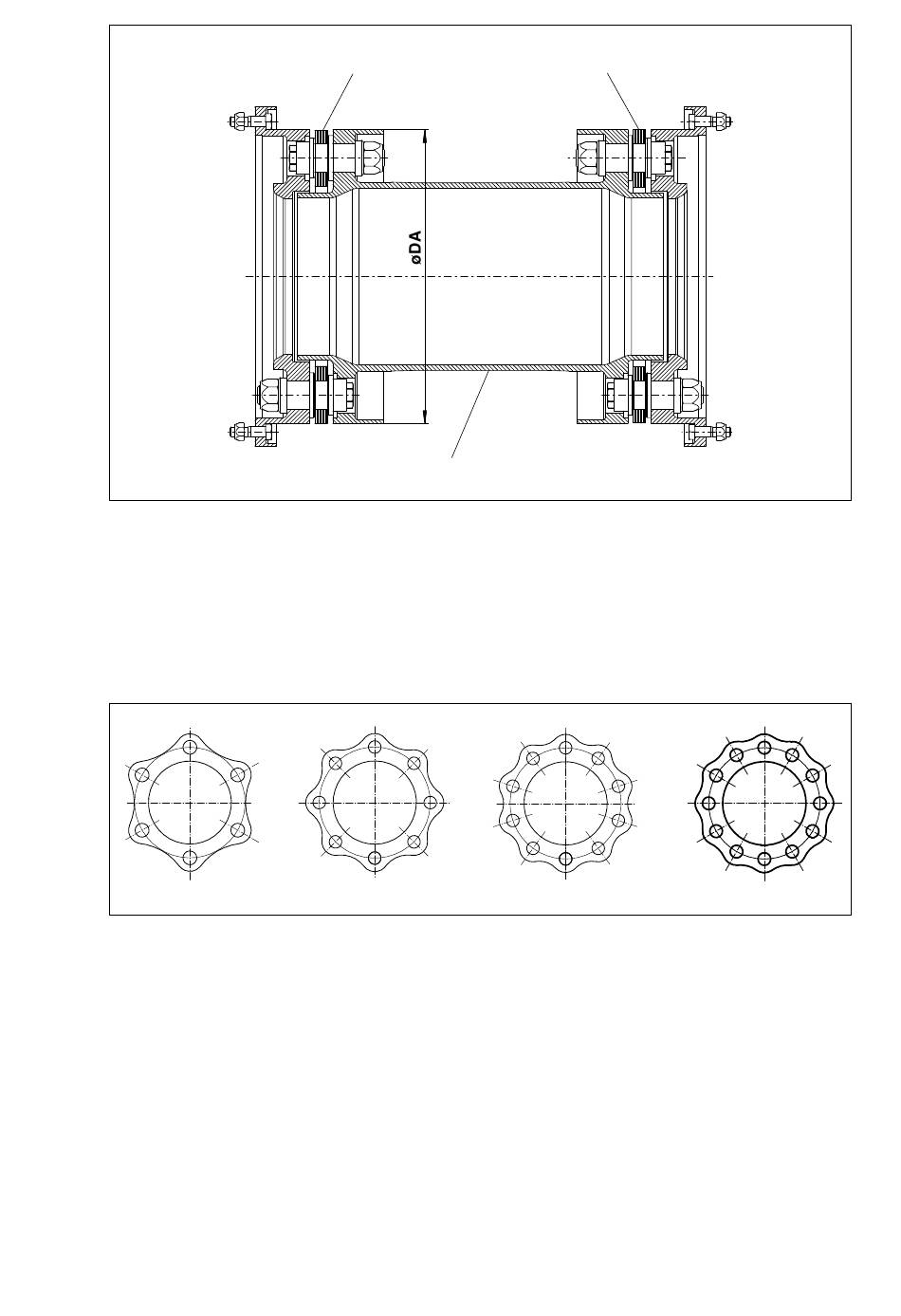

Fig. 4: Type avec sous­ensemble "H"
1 Paquet de lamelles
Les turbo­accouplements ARPEX sont des accouplements entièrement en acier dont les types livrables
sont illustrés entre autres par les figures 3 et 4. Dans les sous­ensembles d'accouplement montés sont
agencés les paquets de lamelles entre les brides des pièces d'accouplement et ils sont vissés en
alternance avec eux. L'accouplement ARPEX est rigide en torsion et transmet le couple de rotation sans
jeu de torsion. Dans le sens axial et radial, l'accouplement n'en conserve pas moins sa flexibilité, et il est
en mesure d'absorber le désalignement axial, radial et angulaire des groupes qui lui sont raccordés.
1
Fig. 5: Versions avec lamelles
1 Lamelle hexagonale ART/ARE­6
3 Lamelle décagonale ART/ARE­10
La désignation de la taille de l'accouplement renseigne sur le périmètre extérieur DA de la bride (voir la
figure 3 et/ou la figure 4) de l'accouplement en mm. Le chiffre juxtaposé 6, 8, 10 (ou 12 pour la version
spéciale) indique le nombre de points de vissage du paquet de lamelles (voir la figure 5). Cette indication
est complétée par une combinaison de lettres en préfixe qui spécifie les composants de l'accouplement.
Exemple :
ARPEX 8706 fr
Manuel d'utilisation 01/2019
1
2
ART­8 BVB 220­8
Accouplement avec sous­ensemble "B" (B) – Douille en "V" (V) – Sous­ensemble "B" (B)
de la taille 220­8 de la série ART­8
1
2
2 Sous­ensemble "H"
3
2 Lamelle octogonale ART/ARE­8
4 Lamelle dodécagonale ART/ARE­12,
version spéciale
4
