ATTENTION
Le Proservo est un appareil multifonction (mesure et transmission de données), tandis que le
Promonitor NRF560 sert d' i ndicateur de données et de contrôleur à distance pour le NMS.
Combinaison NMT539 Ex ia et NRF590 Ex d [ia]
Ex i, boucle HART locale
(transmission de données)
Alimen-
tation FMR
(DC, Exi)
NMT 539
FMR533
Niveau liquide
Température
liquide et gaz
Interface d'eau
(fond d'eau)

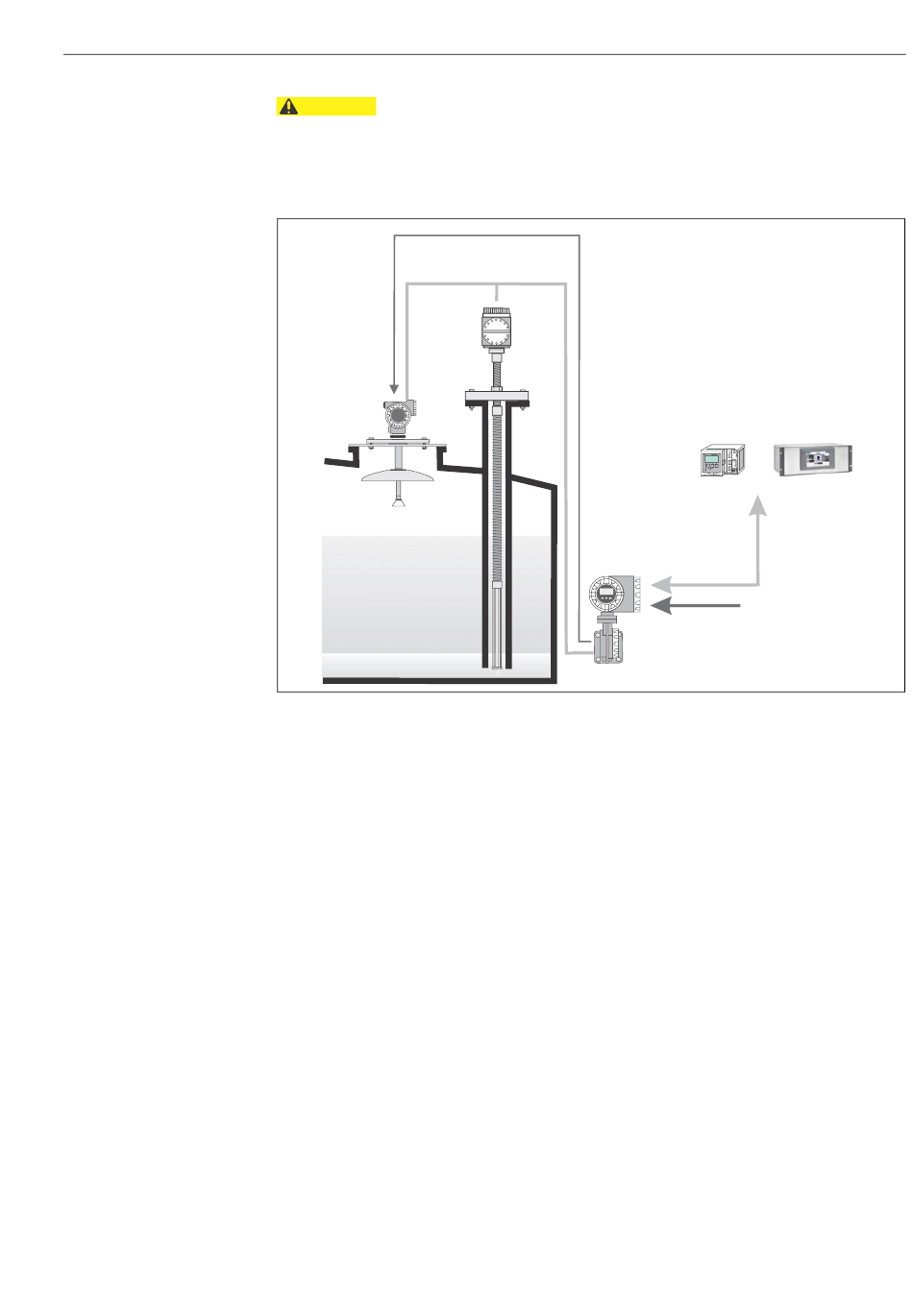

Figure 54 : Schéma du système avec NRF590
Schéma de montage typique NMT539 version "convertisseur + sonde de température"
Le NMT539 version "convertisseur + sonde de température + sonde de fond d' e au" est particulièrement
efficace en combinaison avec le radar de niveau. La mesure d' i nterface eau, de température et de
niveau, ainsi que les données collectées et les calculs effectués par le NRF590, permettent la gestion
optimale des stocks. L' a ccès aux fonctionnalités de base et aux données peut se faire via FieldCare.
Le NMT539 reçoit les données de niveau radar du NRF590, puis calcule la température moyenne des
phases liquide et gazeuse. Les données calculées et les informations de base, y compris les données
brutes pour chaque élément de température et l' é tat de l' a ppareil, sont transmises au NRF590.
En fonction de la taille du parc de stockage et de la fonctionnalité de traitement des données, les don-
nées mesurées peuvent être transmises à différentes unités d' i nterface via le protocole V1 ou d' a utres
protocoles de communication standard (voir Information technique du NRF590).
Toutes les données recueillies par l' u nité d' i nterface de terrain sont envoyées soit au logiciel de gestion
des stocks, par exemple logiciel Endress+Hauser de gestion des stocks ou Tankvision, soit directement
au SNCC ou API spécifique du client.
Tankvision
Alimentation
(AC / DC)
NRF590
