Modules d'entrées et de sorties

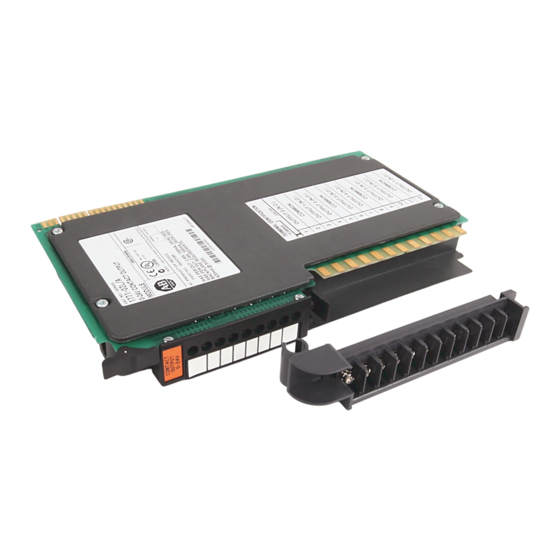

c.c. 1771 pour E/S numériques
Fiche technique
Interface avec les dispositifs ON/OFF (Marche/arrêt) des automates
programmables Allen Bradley au sein de la structure d'E/S
universelles 1771. Les modules d'E/S c.c. numériques
Allen-Bradley servent d'interface aux dispositifs ON/OFF tels
que détecteurs de fin de course, boutons-poussoirs, démarreurs,
lampes témoins et avertisseurs. Ces modules sont compatibles
avec tous les automates programmables Allen-Bradley actuels, ce
qui permet des économies de pièces détachées, d'études de
systèmes, de stock et de frais de formation.
Fonctionnement haute performance. Les modules d'E/S
numériques électroniques répondent aux exigences
d'applications de 5 à 125 V c.c. et ont une longue durée de vie
(de 20 à plus de 100 millions d'opérations).
Protection du système et assistance au dépannage. Les modules
d'E/S c.c. contiennent une isolation optoélectrique et des filtres
d'entrée réduisant les parasites. Pour vous aider à dépanner le
système, des voyants sont prévus sur le module pour indiquer
l'état des entrées ou des sorties et les conditions de rupture de
fusible.
