4. Raccordez le câble de l'illuminateur ⑥ au
connecteur ⑦ situé dans la partie supérieure
arrière du support. (Fig. 5)
5. Insérez la tête optique sur l'illuminateur à lumière
réfléchie et serrez la vis de fixation ⑧ avec la clé
Allen fournie. (Fig. 6)
• Tenir toujours la tête avec une main lorsque
vous serrez la vis pour l'empêcher de tomber.
(Seulement B-510MET-R)
• Le condenseur est déjà installé. Pour l'enlever,
utiliser une clé Allen de diam 1.5 mm et agir
sur la vis de fixation sur le coté droit du porte-
condenseur.
6. Insérer les oculaires dans les tubes porte
oculaires de la tête optique. (Fig. 7)
7. Vissez chaque objectif dans le trou fileté du
revolver, dans le sens des aiguilles d'une montre
dans l'ordre du grossissement. (Fig. 8)
Page 89
⑦
⑥
⑧

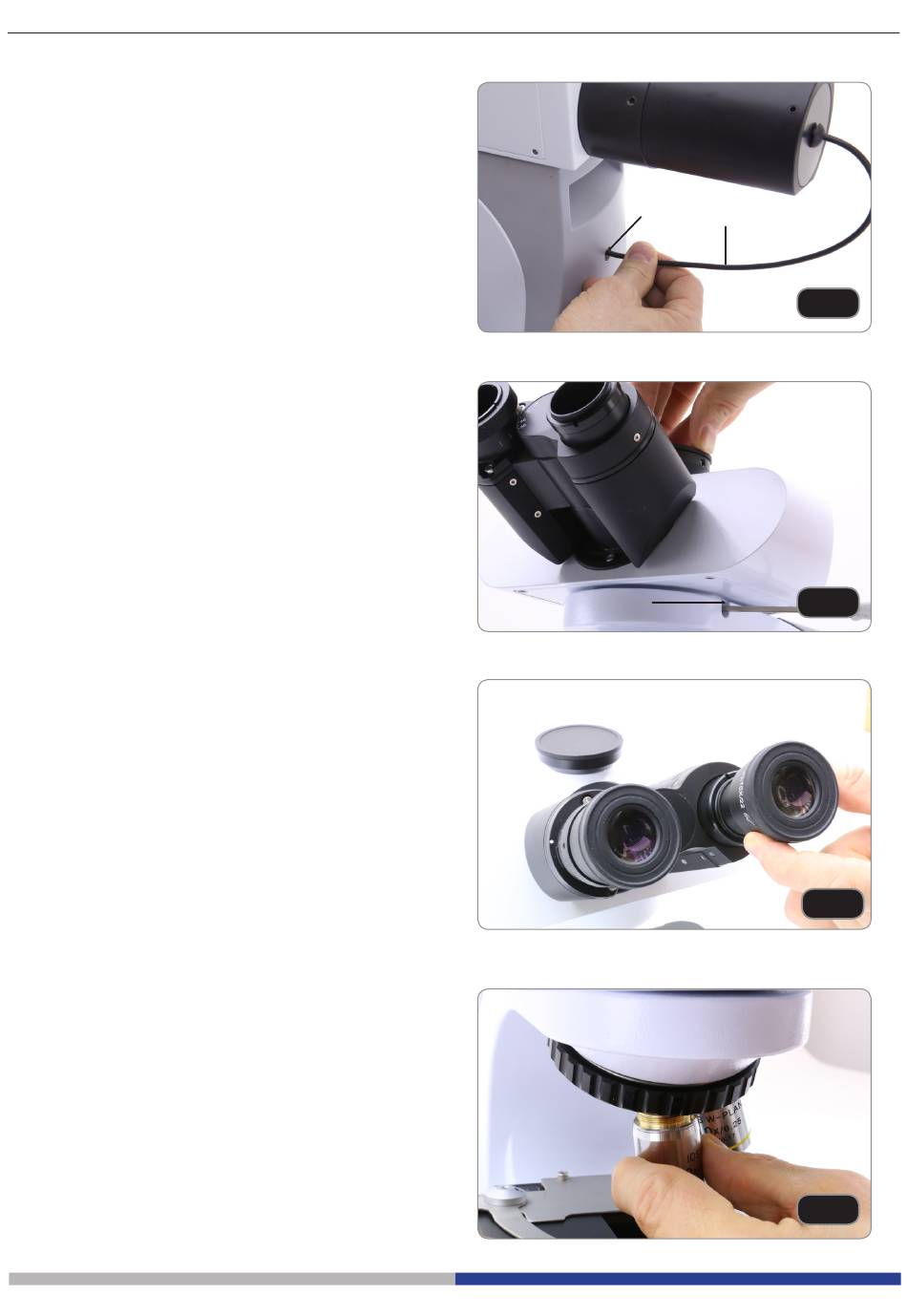

Fig. 5
