Raccordement
7.3 Montage électrique
①
②
③
④
La disposition représentée des bornes d'alimentation ne correspond pas à la disposition réelle ; elle a
été choisie pour des raisons de clarté.

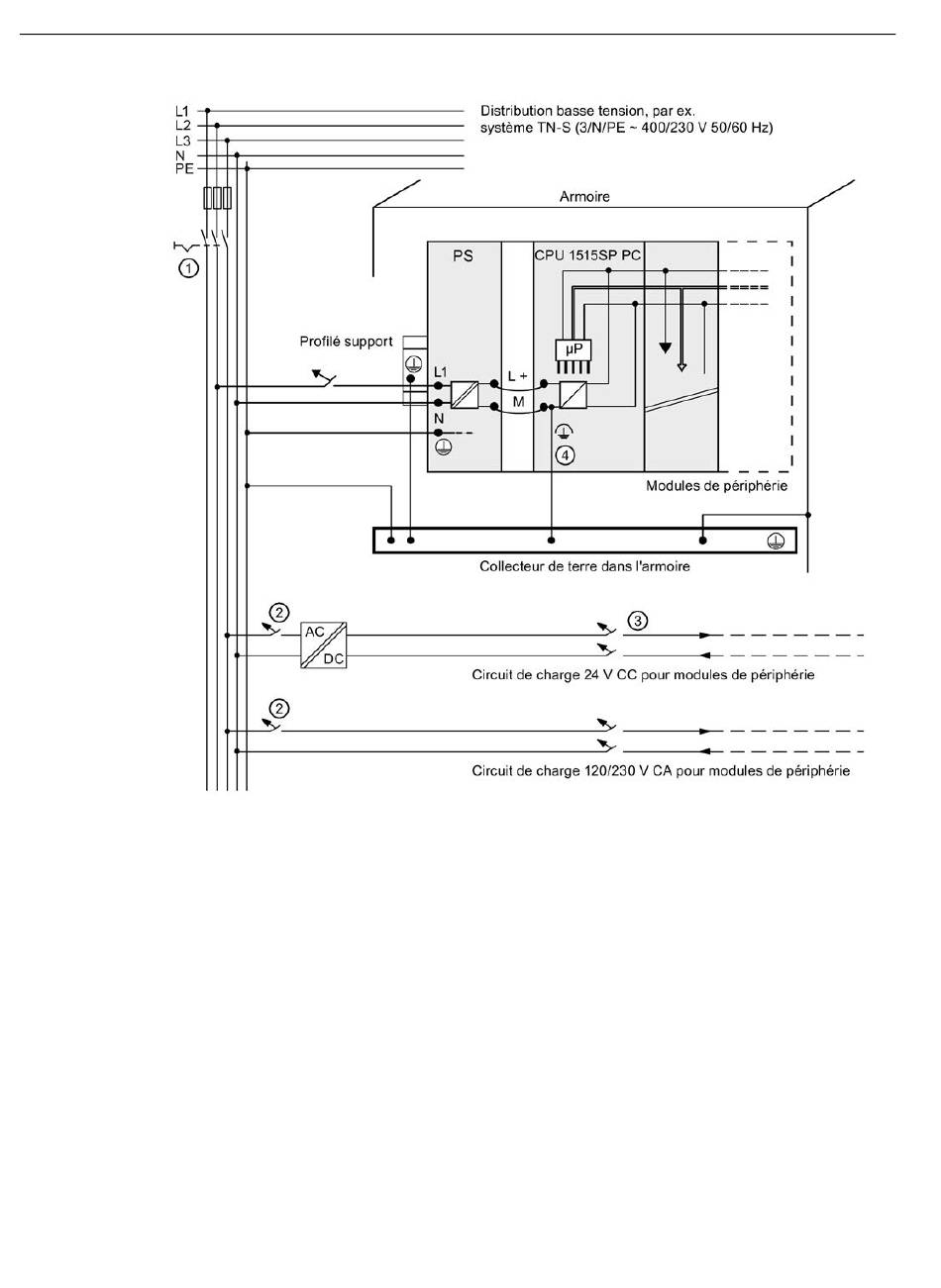

Figure 7-2
40
Interrupteur général
Protection contre les courts-circuits et les surcharges
Alimentation des circuits de charge (séparation galvanique)
Pour la CPU 1515SP PC2, cette liaison est établie automatiquement.
Raccordement du potentiel de référence de la tension de charge
CPU 1515SP PC2 (F/T/TF)
