NOTA : En se reportant au tableau I, déter-
miner la capacité du disjoncteur. Déterminer
également la bonne prise requise en se
reportant aux illustrations ci-dessous.
Les modèles précédés du
suffixe -20 ou 40 se branchent
sur une prise droite de 15 ampères.
Les modèles précédés du
suffixe -2A1 se branchent sur une prise
de courant verrouillable de 20 ampères.

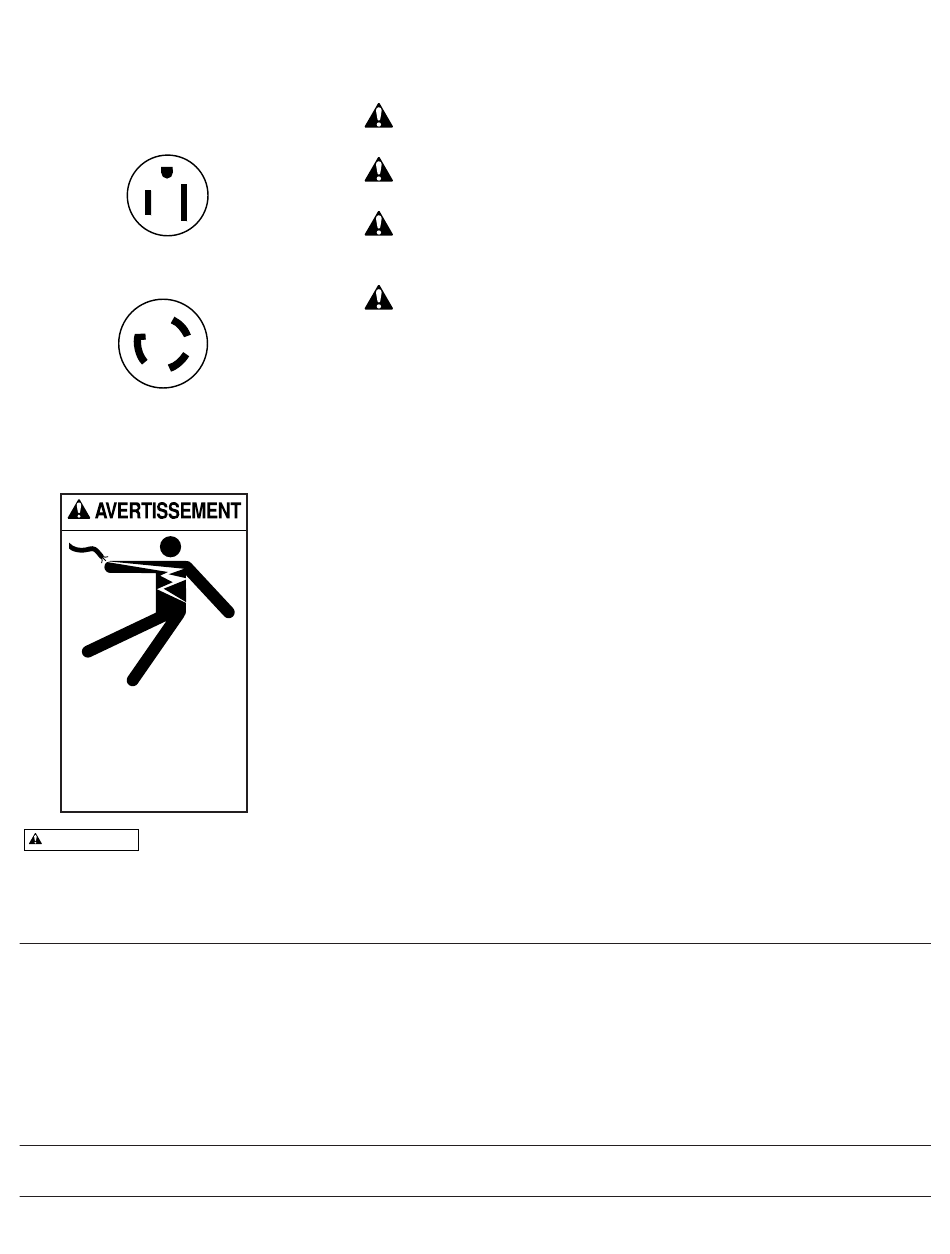

FIGURE 2 - Configurations des prises de
courant
Tension dangereuse.
Risque de secousses
électriques, de brûlures,
voire de mort.
Brancher la pompe dans
une prise de courant mise à
la terre. Ne pas modifier le
cordon électrique ni la prise.
Les valeurs figurant dans le tableau ci-dessous ne s'appliquent QU'AU MOTEUR DE LA POMPE. Si des accessoires
ATTENTION
supplémentaires sont installés sur le circuit du moteur de la pompe (chauffe-eau, ventilateur, etc.), ne pas oublier
d'ajouter l'intensité en ampères qu'ils consomment pour déterminer le calibre du câblage et du disjoncteur à utiliser.
Numéro de modèle
1 vitesse
AT2605440
AT2607130, AT2607140, AT2707130, AT2707140
AT2606440, AT2706440
AT2607120, AT2707120
AT2610130, AT2610140, AT2710130, AT2710140
AT2608440, AT2708440
AT2608610
AT2610120, AT2710120
AT2615130, AT2715130
AT2615120, AT2715120
AT2611120, AT2711120
AT2611140, AT2711140
2 vitesses
AT2610240, AT2710240
AT2615210, AT2715210
*Sur n'importe quel circuit de moteur, il est recommandé d'utiliser des fusibles à fusion temporisée plutôt que des fusibles standard.
ÉLECTRICITÉ
Pour éviter des secousses électriques dangereuses, voire mortelles, COUPER
l'arrivée de courant alimentant le moteur avant d'intervenir sur les connexions
électriques.
Le déclenchement du disjoncteur de fuite à la terre indique un problème élec-
trique. Si ce disjoncteur se déclenche et qu'il ne peut pas être réenclenché,
demander à un électricien qualifié d'inspecter et de réparer le circuit électrique.
La tension électrique de cette pompe doit exactement correspondre à la ten-
sion indiquée sur la plaque signalétique! Toute tension inadéquate risque de
causer un incendie ou de sérieusement endommager le moteur, ce qui annulera la
garantie! En cas de doute, s'adresser à un électricien qualifié.
Brancher le cordon électrique de la pompe directement dans une prise de
courant protégée par un disjoncteur de fuite à la terre.
Tension :
La tension alimentant le moteur ne doit pas être inférieure ni supérieure à 10 % de la
tension nominale figurant sur la plaque signalétique du moteur, sinon le moteur
risque de surchauffer, ce qui causera des déclenchements suite à une surcharge ther-
mique et les éléments dureront moins longtemps. Si la tension est inférieure à 90 %
ou supérieure à 110 % de la tension nominale lorsque le moteur fonctionne à pleine
charge, consulter la compagnie d'électricité.
Câblage :
Ne pas modifier le cordon électrique ni la prise de courant des appareils munis d'un cor-
don électrique. Ne brancher la fiche du cordon électrique que dans une prise de courant
mise à la terre, protégée par un disjoncteur de fuite à la terre. Si la fiche du cordon élec-
trique et la prise de courant ne s'appareillent pas, consulter un électricien qualifié.
Le Tableau I indique le bon calibre des disjoncteurs à utiliser pour protéger la pompe
seulement. Si d'autres éclairages ou appareils électriques sont également utilisés sur le
même circuit, ne pas oublier d'ajouter leur charge en ampères à la charge en ampères de
la pompe avant de déterminer le calibre du disjoncteur. (Si l'on n'est pas sûr comment
procéder à cette opération ou si ceci porte à confusion, consulter un électricien qualifié.)
Utiliser le disjoncteur de protection contre les surcharges en tant qu'interrupteur marche-
arrêt principal.
Installer un disjoncteur de fuite à la terre sur le circuit; il détectera tout court-circuit à la
terre et interrompra le courant avant qu'il devienne dangereux pour les utilisateurs de la
piscine. Pour déterminer le calibre du disjoncteur de fuite à la terre requis et pour le con-
trôler, se reporter aux instructions du fabricant.
En cas de panne de courant, s'assurer que le disjoncteur de fuite à la terre ne s'est pas
déclenché (ce qui empêcherait le fonctionnement normal de la pompe). Le réenclencher
au besoin.
NOTA : Si un conduit n'est pas utilisé pour câbler le moteur, s'assurer de rendre étanche
l'ouverture du passage des fils à l'extrémité du moteur pour empêcher que la poussière,
la saleté, etc. pénètrent.
TABLEAU I - FUSIBLES RECOMMANDÉS
Puissance du
moteur en ch
1/2
3/4
3/4SPL
3/4
1
1SPL
1SPL
1
1-1/2
1-1/2SPL
1-1/2SPL
1-1/2SPL
1
1-1/2
5
Intensité en ampères
du fusible de dérivation*
15
15
15
15
15
15
15
15
20
15
15
15
15
25
Charge max. Tension/
en ampères Hz/phase
8,0 115/60/1
9,0 115/60/1
8,0 115/60/1
9,4 115/60/1
12,0 115/60/1
9,6 115/60/1
9,2 115/60/1
11,9 115/60/1
16,0 115/60/1
11,9 115/60/1
11,9 115/60/1
12,0 115/60/1
11,7/3,39 115/60/1
16,6/3,6 115/60/1
