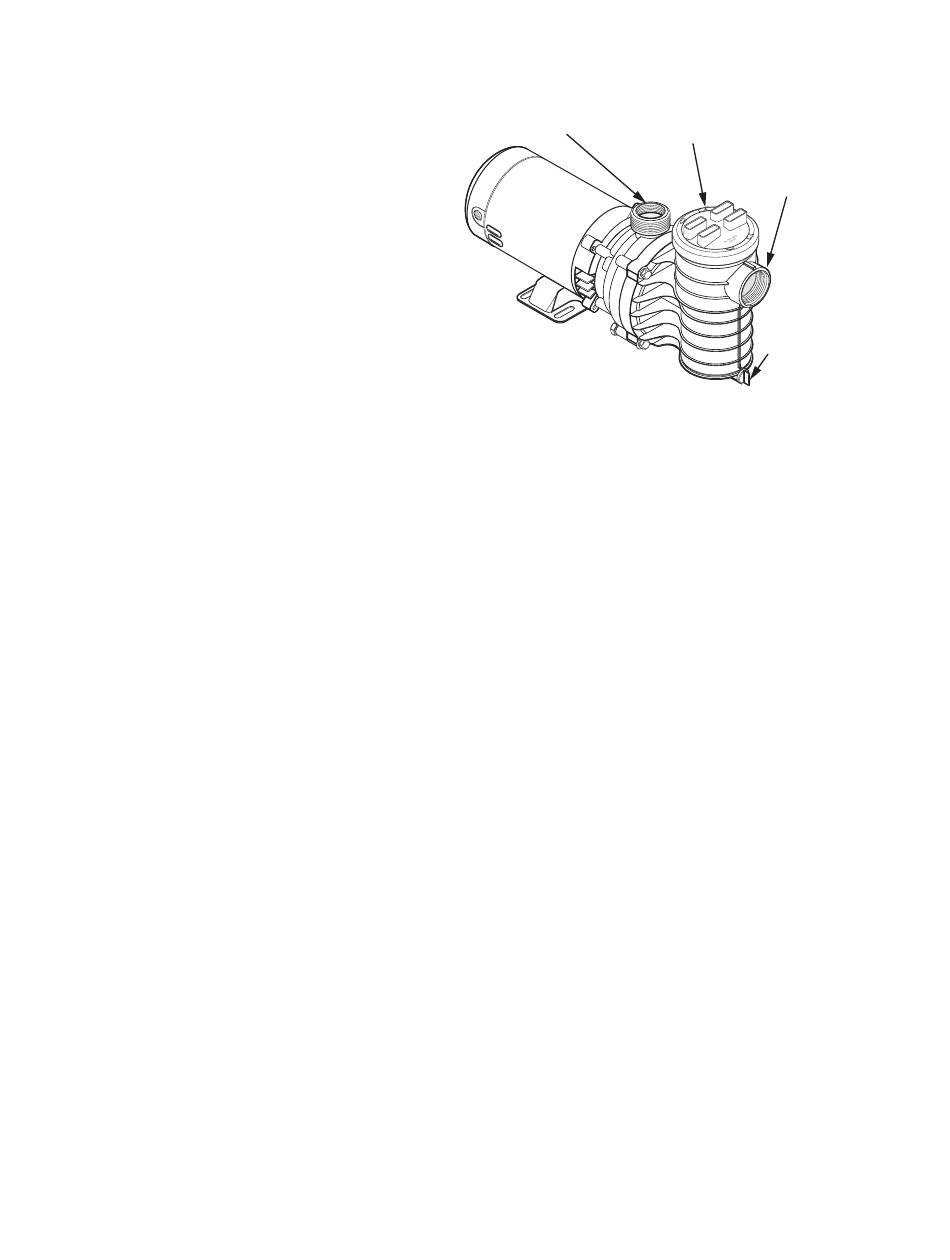

FIGURE 1
Instructions pour envelopper les filets de ruban téflon
N'utiliser que des raccords de tuyau en PCV neufs ou propres.
Envelopper les filets mâles d'une ou de deux couches de ruban téflon. Couvrir toute
la partie filetée du tuyau.
Ne pas trop serrer les raccords des orifices de la pompe ni serrer au-delà des butées
de ces orifices!
En cas de fuites, débrancher le tuyau, enlever tout le ruban, envelopper les filets
d'une ou deux couches de ruban neuf, puis rebrancher le tuyau.
NOTA : Toute la tuyauterie branchée sur la pompe doit être supportée!
Tuyauterie :
Pour éviter que des contraintes soient exercées sur la pompe, supporter indépendam-
ment les tuyauteries ou les tuyaux souples d'aspiration et de retour. Ces supports
doivent être posés près de la pompe.
Pour éviter la formation de bouchons d'air, incliner légèrement la tuyauterie d'aspira-
tion vers le haut et vers la pompe.
NOTA : Pour empêcher toute inondation lorsque l'on déposera la pompe pour l'en-
tretenir, les tuyauteries d'aspiration et de retour des systèmes à aspiration noyée
doivent être munies de robinets-vannes.
Des raccords unions sont livrables pour l'orifice de retour de la pompe (numéro de
pièce Sta-Rite : WC198-105). Les utiliser comme il est indiqué ci-dessous pour que
les raccords de la pompe ne fuient pas :
1. Le joint torique et les surfaces d'étanchéité doivent être propres.
2. Ne serrer qu'à la main seulement! (SURTOUT PAS AVEC UNE CLÉ!)
3. NE PAS utiliser de pâte pour raccords filetés ni de ruban téflon sur ces raccords
unions.
4. Coller les tuyaux sur les raccords unions avec une colle pour tuyaux en PCV.
N'utiliser la colle pour tuyaux en PCV que dans un endroit bien aéré, loin de
toute la flamme; SUIVRE LES INSTRUCTIONS DU FABRICANT!
Raccords :
Les raccords limitent la circulation de l'eau; pour obtenir la meilleure efficacité pos-
sible, utiliser le moins possible de raccords.
Éviter d'utiliser des raccords qui risquent d'emprisonner l'air.
4
1
1 / " NPT Strainer
2
Orifice de retour
Couvercle
Basket
Discharge
de 1 1/2 po NPT
de la cuve
Cover
Port
de dia.
de la crépine
1
1 / " NPT
2
Orifice d'aspiration
Suction Port
de 1 1/2 po NPT
Drain
Bouchon
Plug
de vidage
