Diagnostic d'erreur, élimination des erreurs sur le
circuit imprimé UBST1

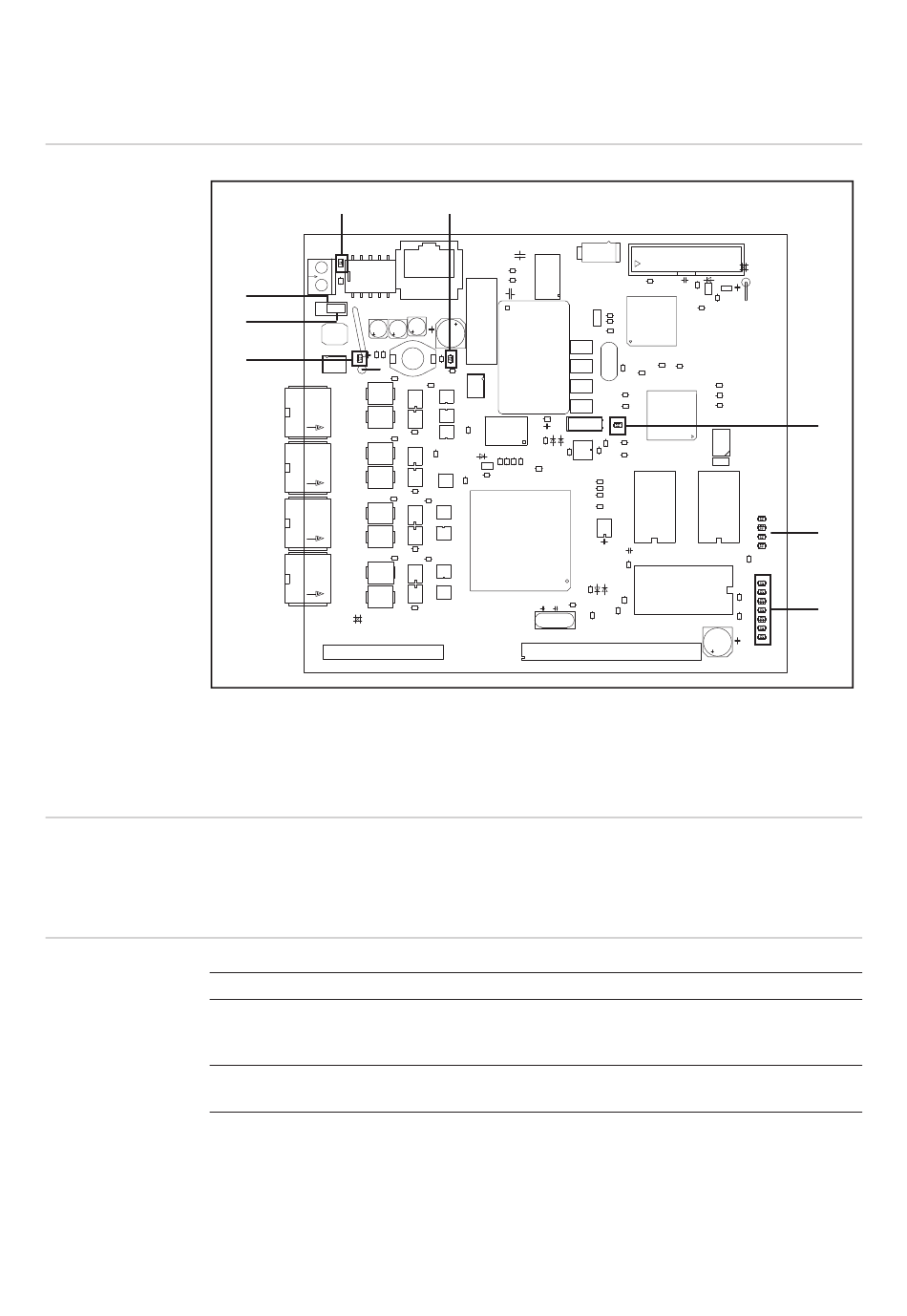

Voyants DEL
d'état de service
sur circuit impri-
mé UBST 1
(1) DEL « +5 V »
(2) DEL « Traffic 1 - 4 »
(3) DEL « L1 - L7 »
(4) DEL « EXT »
DEL « +5 V » (1) La DEL « +5 V » (1) s'allume lorsque la tension d'alimentation interne ou externe est rac-
cordée. La DEL « +5 V » indique que le système électronique du circuit imprimé fonctionne
correctement.
DEL « Traffic 1-
DEL
4 » (2)
Trafic X
Trafic X
130
(7)
(6)
(5)
(4)
Affichage
Éteint ou allumé
Clignote
(8)
(5) Cavalier « EXT »
(6) Cavalier « INT »
(7) DEL « INT »
(8) DEL « VCC »
Signification
Aucune communication sur
le Fronius LocalNet
Communication active
avec Fronius LocalNet
(1)
(2)
(3)
Remède
Vérifier la tension
d'alimentation ; vérifier
le câblage
-
