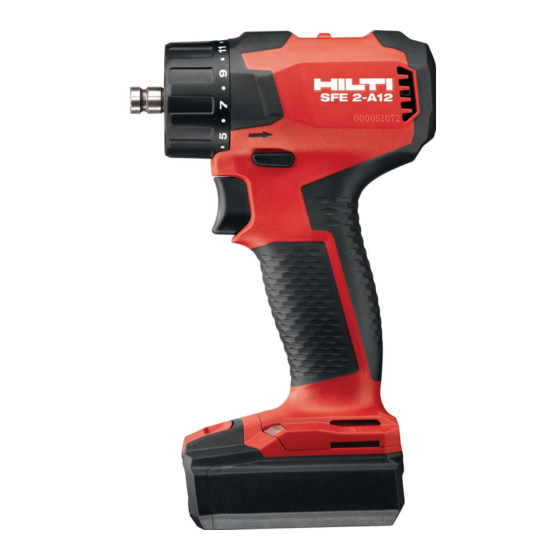

SFE 2-A12
English
1
Français
15
Español
30
Português
46

Publicité

Table des Matières
loading

Manuels Connexes pour Hilti SFE 2-A12

Sommaire des Matières pour Hilti SFE 2-A12

  • Page 1 English Français Español SFE 2-A12 Português...
  • Page 4 SFE 2-A12 Original operating instructions ......1 Notice d'utilisation originale ......15 Manual de instrucciones original .

  • Page 5: Original Operating Instructions

    Original operating instructions Information about the documentation 1.1 About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product.

  • Page 6: Symbols On The Product

    1.3 Product-dependent symbols 1.3.1 Symbols on the product The following symbols are used on the product: Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Lithium­ion battery Never use the battery as a striking tool.

  • Page 7: Declaration Of Conformity

    ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Drill/driver SFE 2-A12 Generation: Serial no.: 1.5 Declaration of conformity...
  • Page 8 ▶ Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. ▶ Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
  • Page 9 ▶ Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. ▶ Disconnect the plug from the power source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools.

  • Page 10: Drill Safety Warnings

    ▶ Do not use or charge batteries that have suffered mechanical impact, have been dropped from a height or show signs of damage. In this case, always contact your Hilti Service. ▶ If the battery is too hot to touch it may be defective. Put the battery in a place where it is clearly visible and where there is no risk of fire, at an adequate distance from flammable materials.

  • Page 11: Additional Safety Instructions

    If it is still too hot to touch after an hour, the battery is faulty. Contact Hilti Service. 2.4 Additional safety instructions Personal safety ▶ Use the product only when it is in perfect working order. ▶ Never tamper with or modify the tool in any way.

  • Page 12: Intended Use

    The product has an interchangeable chuck and can be fitted with various adapters. • Use only Hilti Li-ion batteries of the B 12 series with this product. • Use only Hilti-approved battery chargers to charge these batteries. More information is available from your Hilti Store or from: www.hilti.group...

  • Page 13: Technical Data

    Right-angle adapter for working in cramped conditions, with magnetic hex bit holder. Combinable with other adapters. Eccentric adapter for working close to the wall, with magnetic hex bit holder. Technical data 4.1 SFE 2-A12 Rated voltage 10.8 V Weight 1.1 kg (2.4 lb)

  • Page 14: Charging The Battery

    4.2 Battery Battery operating voltage 10.8 V Ambient temperature for operation −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Storage temperature −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Battery charging starting temperature −10 ℃ … 45 ℃ (14 ℉...

  • Page 15: Setting The Torque

    5.4 Fitting the adapter Other adapters can be fitted additionally onto the right-angle adapter. 1. Insert the adapter into the chuck. ▶ The adapter snaps into engagement. 2. Check correct installation. 5.5 Removing the adapter 1. Pull the locking sleeve and hold it in this position. 2.

  • Page 16: Switching On And Off

    6.3 Switching between forward (clockwise) and reverse rotation (counter-clockwise) An interlock prevents switching while the motor is running. The control switch is locked when the forward/reverse switch is in the middle position (switch-on interlock). 1. Operate the forward/reverse switch. ▶ The switch-on interlock is active. 2.
  • Page 17 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
  • Page 18 The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appli- ances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.

  • Page 19: Manufacturer's Warranty

    Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Notice d'utilisation originale Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service.

  • Page 20: Symboles Dans Les Illustrations

    1.3 Symboles spécifiques au produit 1.3.1 Symboles sur le produit Les symboles suivants sont utilisés sur le produit : Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Accu lithium-ions Ne jamais utiliser l'accu comme outil de percussion.

  • Page 21: Déclaration De Conformité

    Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité 2.1 Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
  • Page 22 ▶ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électroportatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil. Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant.
  • Page 23 l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents. ▶ Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
  • Page 24 ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à...

  • Page 25: Indications De Sécurité Pour Les Perceuses

    été endommagés d'une manière quelconque. Si tel est le cas, il convient de contacter le S.A.V Hilti. ▶ Si l'accu est trop chaud pour être touché, il est probablement défectueux.

  • Page 26: Consignes De Sécurité Supplémentaires

    éloigné de matériaux inflammables. Laisser l'accu refroidir. Si, après une heure, l'accu est toujours trop chaud pour être saisi, c'est qu'il est défectueux. Contacter le S.A.V. Hilti. 2.4 Consignes de sécurité supplémentaires Sécurité des personnes ▶ Utiliser le produit uniquement s'il est en parfait état.

  • Page 27: Utilisation Conforme À L'usage Prévu

    Le produit est doté d'un porte-outil amobvible et peut être équipé de différents embouts. • N'utiliser pour ce produit que les accus Li-ion Hilti de la série de type B 12. • Pour ces accus, n'utiliser que des chargeurs homologués par Hilti.

  • Page 28: Système De Protection Contre Les Surcharges Et Les Surchauffes

    État Signification 4 LED allumées. État de charge : 75 % à 100 % 3 LED allumées. État de charge : 50 % à 75 % 2 LED allumées. État de charge : 25 % à 50 % 1 LED allumée. État de charge : 10 % à...

  • Page 29: Caractéristiques Techniques

    Caractéristiques techniques 4.1 SFE 2-A12 Tension de référence 10,8 V Poids 1,1 kg (2,4 lb) Vitesse de rotation maximale 1re vitesse 400 tr/min 2e vitesse 1.600 tr/min Couple de rotation maximal 0,5 Nm … 5 Nm Vissages (0,4 ftlb … 4 ftlb ≤...

  • Page 30: Mise En Place De La Mèche (Attache Hexagonale)

    2. Veiller à ce que les contacts de l'accu et du chargeur sont propres et secs. 3. Charger l'accu à l'aide d'un chargeur homologué. 5.2 Introduction de l'accu AVERTISSEMENT Risque de blessures du fait d'un court-circuit ou de la chute de l'accu ! ▶...

  • Page 31: Utilisation

    3. Fermer le mandrin à serrage rapide. Utilisation Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit. 6.1 Sélection de vitesse ▶ Actionner le sélecteur de vitesse. 6.2 Réglage du couple de rotation Le couple de rotation est seulement limité...

  • Page 32: Nettoyage Et Entretien

    Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Transport et stockage des appareils sur accu Transport ATTENTION Mise en marche inopinée lors du transport !

  • Page 33: Aide Au Dépannage

    Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. 9.1 Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V.

  • Page 34: Recyclage

    Recyclage Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.

  • Page 35: Símbolos En El Producto

    1.3 Símbolos de productos 1.3.1 Símbolos en el producto En el producto se utilizan los siguientes símbolos: Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicacio- nes recogidas en el capítulo Uso conforme a las prescripciones. Batería de Ion-Litio 2236949 Español...

  • Page 36: Información Del Producto

    Encontrará una reproducción del organismo certificador al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Español...

  • Page 37: Indicaciones Generales De Seguridad Para Herramientas Eléctricas

    Seguridad 2.1 Indicaciones generales de seguridad para herramientas eléctri- ADVERTENCIA Lea con atención todas las indicaciones de segu- ridad, instrucciones, ilustraciones y datos técnicos correspondientes a esta herramienta eléctrica. La negligencia en el cumplimiento de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o lesiones graves.
  • Page 38 ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto.
  • Page 39 larga experiencia en su uso. Una actuación negligente puede provocar lesiones graves en cuestión de segundos. Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá...
  • Page 40 ▶ Utilice únicamente las baterías previstas para la herramienta eléc- trica. El uso de otro tipo de baterías puede provocar daños e incluso incendios. ▶ Si no utiliza la batería, guárdela separada de clips, monedas, llaves, clavos, tornillos y demás objetos metálicos que pudieran puentear sus contactos.

  • Page 41: Indicaciones De Seguridad Adicionales

    Deje que la batería se enfríe. Si, después de una hora, la herramienta sigue estando demasiado caliente para tocarla significa que está averiada. Póngase en contacto con el Servicio Técnico de Hilti. 2.4 Indicaciones de seguridad adicionales Seguridad de las personas ▶...

  • Page 42: Uso Conforme A Las Prescripciones

    determinados tipos de polvo, como puede ser el de roble o el de haya, catalogados como cancerígenos, especialmente si se encuentran mezclados con aditivos usados en el tratamiento de la madera (cromato, agente protector para la madera). Únicamente expertos cualificados están autorizados a manipular materiales que contengan asbesto.

  • Page 43: Indicador Del Estado De Carga

    El producto dispone de un portaútiles intercambiable y puede equiparse con diferentes adaptadores. • Para este producto utilice únicamente las baterías de Ion-Litio de Hilti de la serie B 12. • Para estas baterías, utilice exclusivamente los cargadores suministra- dos por Hilti.

  • Page 44: Datos Técnicos

    Adaptador angular para trabajos en espacios reducidos con alojamiento hexagonal magnético para puntas. Combinable con otros adaptadores. Adaptador excéntrico para trabajos cerca de la pared con alojamiento hexagonal magnético para puntas. Datos técnicos 4.1 SFE 2-A12 Tensión nominal 10,8 V Peso 1,1 kg (2,4 lb) Velocidad máxima...

  • Page 45: Preparación Del Trabajo

    Temperatura de almacenamiento −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura de la batería al comenzar la carga −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Preparación del trabajo PRECAUCIÓN Riesgo de lesiones por arranque involuntario. ▶...

  • Page 46: Ajuste Del Par De Giro

    1. Introduzca el adaptador en el alojamiento. ▶ El adaptador se enclava en arrastre de forma. 2. Compruebe que el montaje sea correcto. 5.5 Retirar el adaptador 1. Tire del casquillo de bloqueo y sujételo. 2. Retire el adaptador. 5.6 Insertar una punta (alojamiento hexagonal) Los alojamientos hexagonales del adaptador excéntrico sujetan la punta magnéticamente.

  • Page 47: Conexión Y Desconexión

    2. Accione el conmutador de giro a la derecha o a la izquierda. ▶ El sentido de giro ha cambiado. 6.4 Conexión y desconexión 1. Accione el conmutador de control. ▶ La herramienta se pone en marcha. Según la profundidad a la que se presione el conmutador de control, se puede ajustar la velocidad de forma continua hasta la velocidad máxima.
  • Page 48 • No utilice el producto si presenta daños o fallos que afecten al funcio- namiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.

  • Page 49: Ayuda En Caso De Averías

    La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

  • Page 50: Manual De Instruções Original

    Garantía del fabricante ▶ Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti. Manual de instruções original Indicações sobre a documentação 1.1 Sobre esta documentação •...

  • Page 51: Símbolos No Produto

    1.3 Símbolos dependentes do produto 1.3.1 Símbolos no produto No produto são utilizados os seguintes símbolos: Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projec- tada. Bateria de iões de lítio Nunca utilize a bateria como ferramenta de percussão.

  • Page 52: Declaração De Conformidade

    Na parte final desta documentação encontra uma reprodução do organismo de certificação. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança 2.1 Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e...
  • Page 53 ▶ Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Dis- tracções podem conduzir à...
  • Page 54 com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes. ▶ Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos.
  • Page 55 ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessó- rios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar. ▶ Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado.
  • Page 56 Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti. Português 2236949 *2236949*...
  • Page 57 2.4 Normas de segurança adicionais Segurança física ▶ Utilize o produto somente se estiver em perfeitas condições técnicas. ▶ Nunca manipule ou altere a ferramenta. ▶ Não olhe directamente para a luz de trabalho (LED) do berbe- quim/aparafusadora nem aponte a luz para o rosto de outras pessoas. Existe risco de encandeamento.

  • Page 58: Incluído No Fornecimento

    O produto dispõe de mandril substituível e pode ser equipado com diferentes adaptadores. • Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 12. • Utilize apenas carregadores aprovados pela Hilti para estas baterias.

  • Page 59: Características Técnicas

    Adaptador angular para aplicações em condições de espaço estreitas com encaixe sextavado magnético para bits. Combinável com outros adaptadores. Adaptador excêntrico para trabalhos próximos de paredes com encaixe sextavado magnético para bits. Características técnicas 4.1 SFE 2-A12 Tensão nominal 10,8 V Peso 1,1 kg (2,4 lb) Número de rotações máximo...

  • Page 60: Carregar A Bateria

    Torque máximo ≤ 21 Nm Perfurar (≤ 15 ftlb ⌀ da broca Madeira macia 1,5 mm … 13 mm (0,06 in … 0,5 in) Madeira rija 1,5 mm … 10 mm (0,06 in … 0,4 in) Metal 1,5 mm … 6 mm (0,06 in …...

  • Page 61: Inserir A Broca (Mandril De Aperto Rápido)

    1. A bateria deve ser completamente carregada antes da primeira utilização. 2. Insira a bateria no suporte da ferramenta, até engatar de forma audível. 3. Verifique se a bateria está correctamente encaixada. 5.3 Retirar a bateria 1. Pressione os botões de destravamento da bateria. 2.

  • Page 62: Ligar E Desligar

    6.2 Ajustar o torque O torque só é limitado na função Aparafusar . ▶ Rode o anel de regulação para o grau de torque desejado. 6.3 Alternar entre rotação para a direita e rotação para a esquerda Um dispositivo de bloqueio impede a mudança do sentido de rotação enquanto o motor está...

  • Page 63: Transporte E Armazenamento De Ferramentas De Baterias Recarregáveis

    Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group. Transporte e armazenamento de ferramentas de bate- rias recarregáveis Transporte...

  • Page 64: Ajuda Em Caso De Avarias

    No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. 9.1 Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência...

  • Page 65: Garantia Do Fabricante

    As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
  • Page 66 Português 2236949 *2236949*...
  • Page 68 *2236949* 2236949 Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20201019...
