10 Bosch Rexroth AG

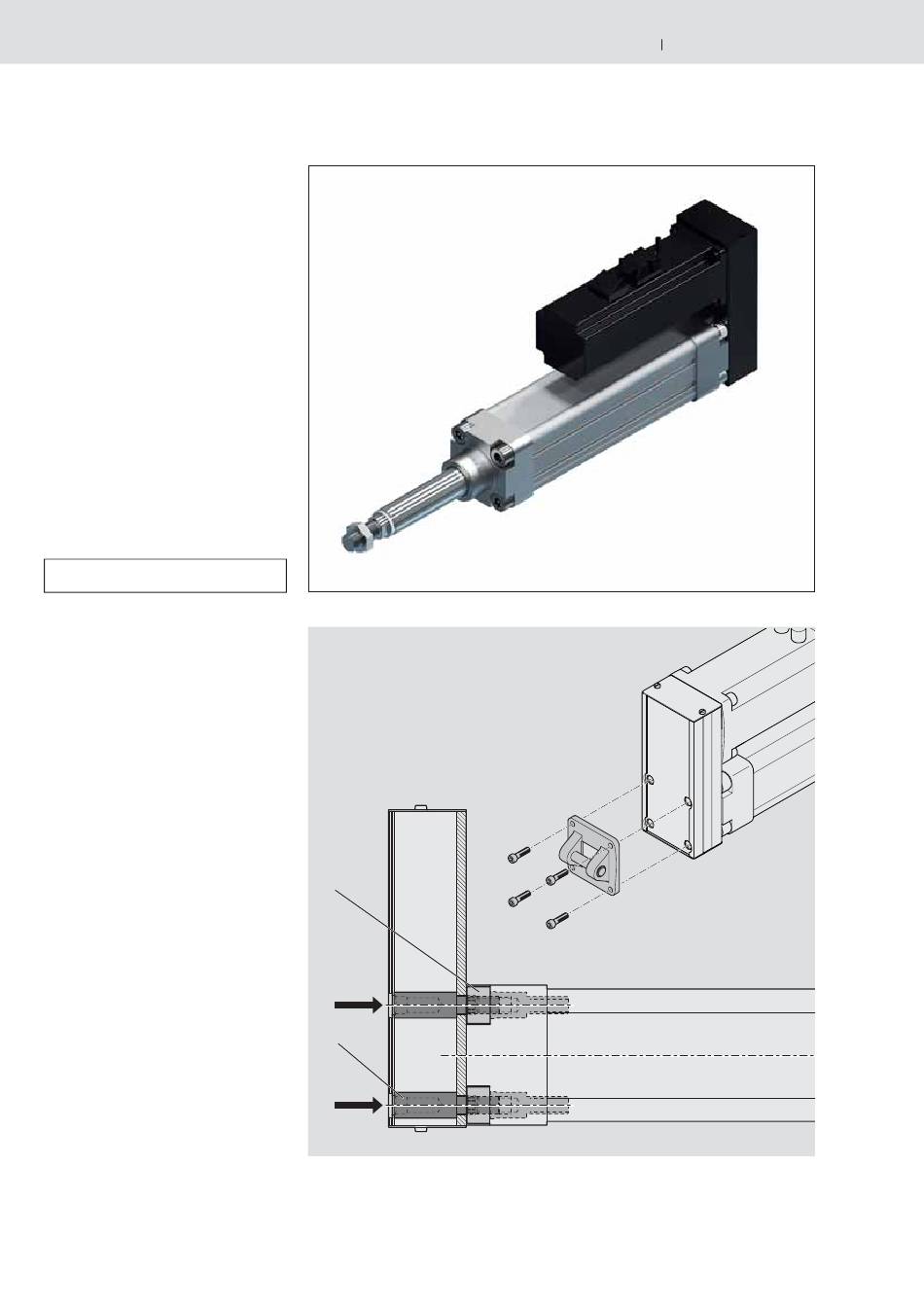

Forme de construction avec renvoi par poulie et courroie

Cette confi guration indique la dimension
la plus courte possible pour le vérin
EMC.
Le rapport de réduction est de 1 : 1.
Les éléments de fi xation pour le montage
sont fi xés à l'extrémité arrière du renvoi
par poulie et courroie. Les vis sont four-
nies avec l'élément de fi xation.
Calcul de la longueur :
L = L + L
sd0 EMC sd
Les vis épaulées du renvoi par poulie
et courroie absorbent les forces de la
fi xation par l'intermédiaire des vis avec
taraudage du vérin. Le renvoi par poulie
et courroie n'intervient pas dans l'écou-
lement des forces.
a) Vis épaulée
b) Vis avec taraudage du vérin
Les vis de fi xation des éléments de
fi xation sont vissées dans le taraudage
de la vis épaulée (a) selon le principe
« vis dans vis ».
Vérin de levage électromécanique EMC R310FR 3306 (2008.09)
b
F
a
F
