4 – Montage du système

Alimentation de courant

Le courant électrique requis est de 12 à 15 volts de courant direct.
Toujours prendre note de la polarité !
Le fil rouge est positif (+)
Le fil noir est négatif (-).
Le branchement se fait directement sur la batterie du tracteur. Pour le
fonctionnement approprié de l'équipement électrique, les fils doivent
être des calibres qui suivent avec les fusibles corrects pour assurer une
alimentation de courant suffisante. Les connecteurs de courant fournis sont conformes aux standards de la plupart des
tracteurs plus récents. Si on utilise un tracteur équipé d'un connecteur de courant différent, il est nécessaire de
désassembler le connecteur et de l'adapter pour le connecteur présent sur le tracteur.
Utilisez le câble d'alimentation HARDI
bonne alimentation électrique, utilisez un boîtier de distribution HARDI
CONNECTEUR D'ALLUME-CIGARE
L'unité de contrôle de pulvérisation exige :
Fil de calibre 12 awg, fusible de 10 ampères
L'unité de contrôle hydraulique exige :
Fil de calibre 10 awg, fusible de 15 ampères
±
AVERTISSEMENT ! Ne branchez pas l'équipement sur le moteur du démarreur ou une génératrice et/ou alternateur.
La garantie sera annulée par ces branchements prohibés.
˜
ATTENTION ! Voir le paragraphe « Mise en service du système » pour d'autres informations concernant le
branchement du contrôleur.

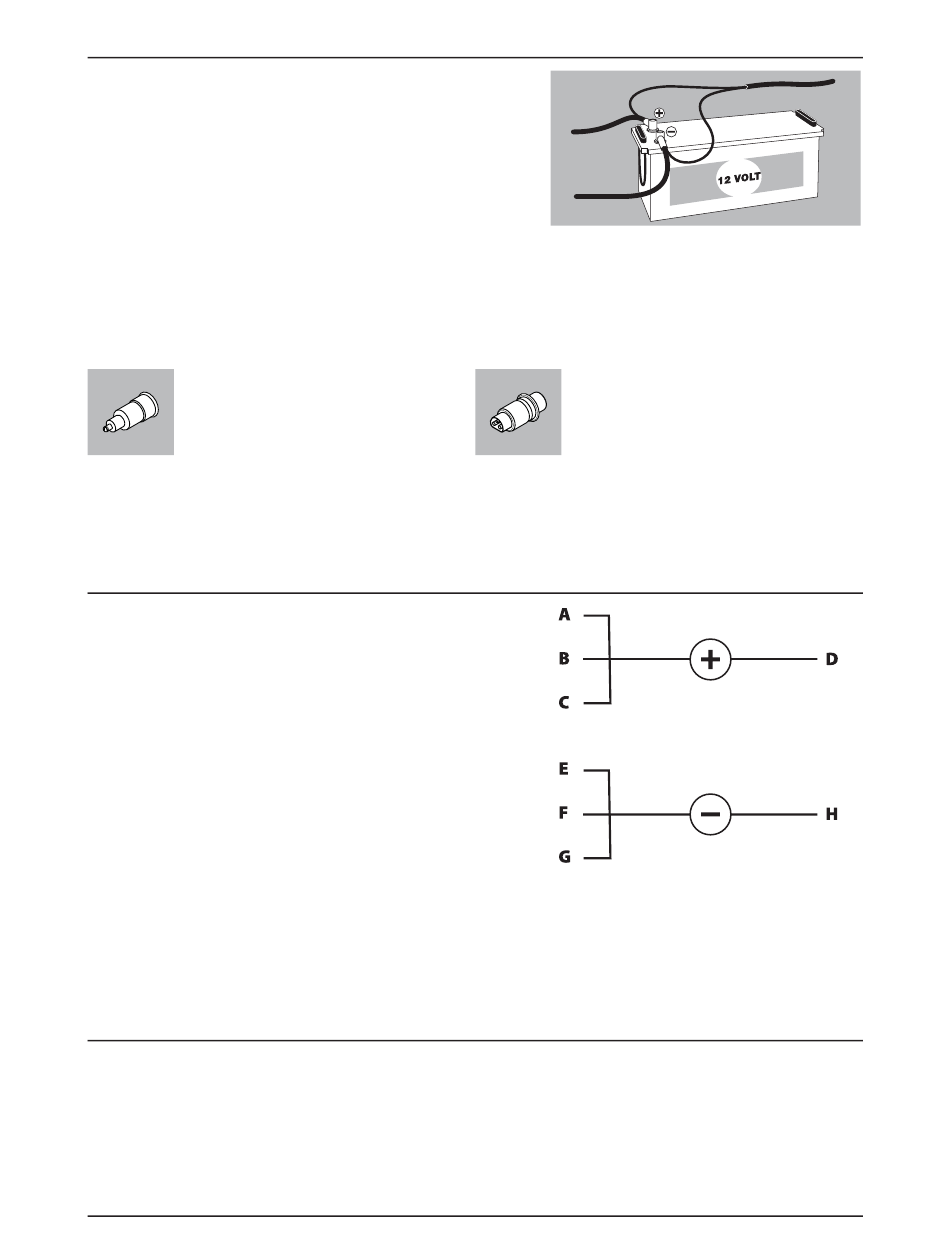

Montage du faisceau de fils du tracteur

Installez le fusible sur la borne € de la batterie du tracteur. Les
connexions sont les suivantes :
A : Rouge.
B : Rouge/Brun.
C : Jaune.
D : Monté sur la borne € de la batterie du tracteur.
E : Noir.
F : Noir/Blanc.
G : Bleu.
H : Monté sur la borne ± de la batterie du tracteur.
±
AVERTISSEMENT ! Le connecteur « H » doit être branché sur la borne ± de la batterie. Ne PAS brancher sur la mise à
la terre du tracteur. Ceci pourrait griller le contrôleur !

Imprimante

Si vous avez opté pour l'imprimante 12 volts, utilisez l'un des tubes fournis pour la fixer sur les supports qui maintiennent
l'afficheur et le boîtier de pulvérisation.
˜
ATTENTION ! L'afficheur et le boîtier de pulvérisation doivent être protégés de l'humidité. Ne les laissez pas dans le
tracteur quand ils ne sont pas en usage, si le tracteur n'est pas équipé d'une cabine.
4.2
MD
26013900. Un fusible de 25 ampères est situé sur la connexion positive. Pour une
MD
(réf. 817925).
CONNECTEUR JOBCOM
L'unité exige :
Fil de calibre 8 awg, fusible de 25 ampères
