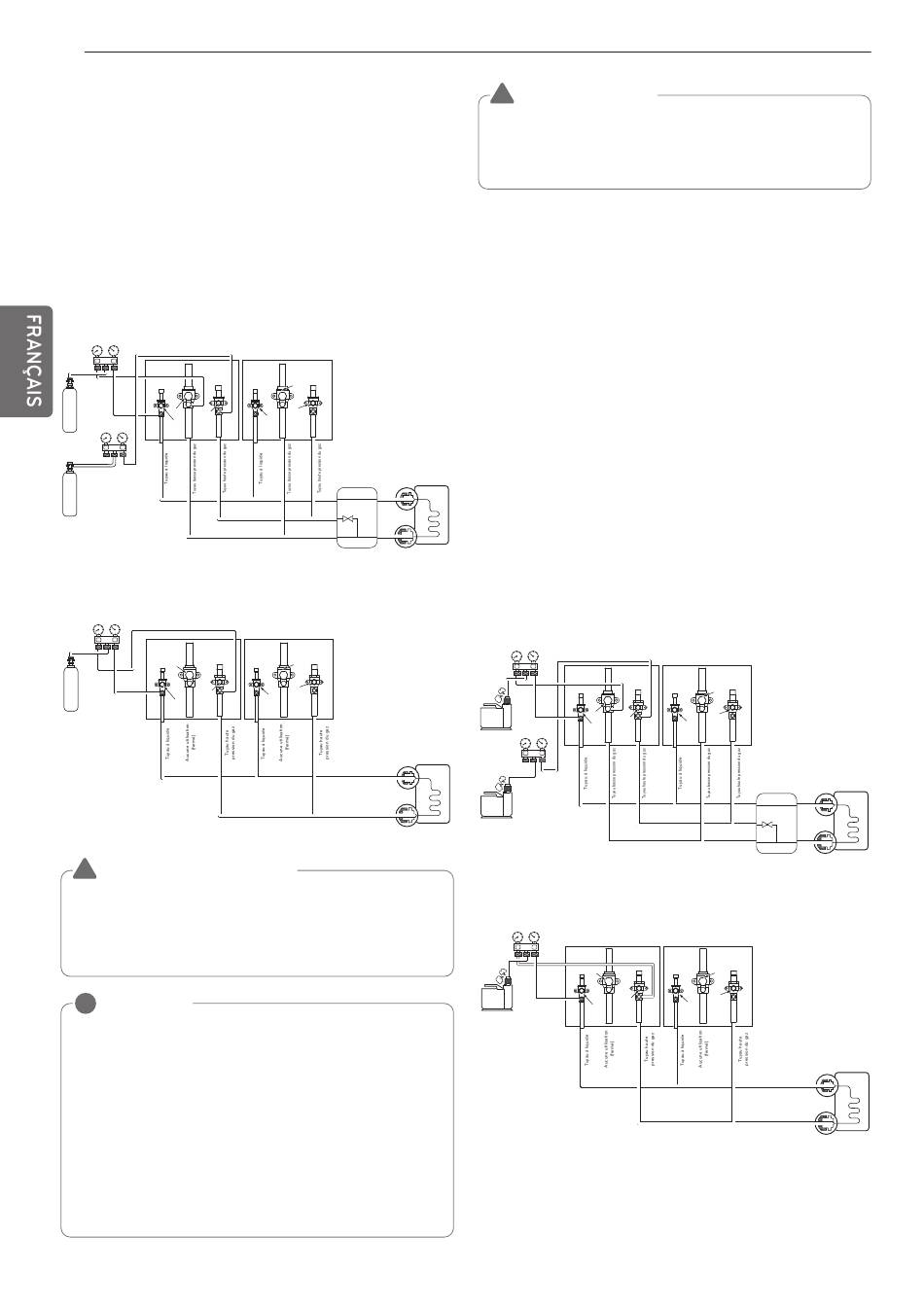

Essai pour détection de fuites et séchage sous
vide
Essai pour détection de fuites
Le test pour détection de fuites doit être effectué en pressurisant de
l'azote sec à 3.8 MPa (551.1 psi). Si la pression ne diminue pas dans
les 24 heures, le système a réussi le test. Si la pression diminue,
vérifiez l'emplacement des fuites d'azote. Pour plus de détails sur la
méthode d'essai, reportez voue à la figure suivante. (Effectuez le test
avec les vannes de service fermées. Assurez-vous également de
pressuriser le tuyau de liquide, le tuyau de gaz et le tuyau commun à
haute/basse pression)
Le résultat du test peut être jugé bon si la pression n'a pas diminué
après un jour environ suite à la pressurisation complète à l'azote sec.
Installation en série (récupération de chaleur)
Unité extérieure esclave 1
Fermer
Fermer
Cylindre à gaz
Fermer
nitrogène
Cylindre à gaz
nitrogène
Installation en série (récupération de chaleur)
Unité extérieure
esclave 1
Fermer
Cylindre
à gaz
Fermer
nitrogène
Fermer
AVERTISSEMENT
!
Utilisez une pompe ou un gaz inerte (azote) lorsque vous faites
des essais de fuite ou la purge d'air. Ne jamais utiliser d'air
comprimé, d'oxygène ou de gaz inflammables. Sinon, vous
pourriez provoquer un incendie ou une explosion.
- Risque de blessure, de décès, d'incendie ou d'explosion.
REMARQUE
!
Si la température ambiante diffère entre le moment de la mise
sous pression et le moment où la baisse de pression est vérifiée,
veuillez alors appliquer les facteurs de correction suivants
La différence approximative de pression est de 0.01 MPa (1.5 psi)
pour chaque saut de température de 1.8 °F (1 °C).
Correction= (Temp. au moment de la mise sous pression - Temp.
au moment de la vérification) X 0.1
Par exemple : La température au moment de la mise
sous pression de 3.8 MPa (551 psi) est de 80.6 °F
(27 °C)
24 heures plus tard : 3.73 MPa (541 psi), 68 °F (20 °C)
Dans cette situation, la chute de pression de 0.07
MPa (10 psi) est causée par la chute de température
Dans ce cas, il n'y a pas de fuite dans le tuyau.
Unité extérieure maîtresse
Lors de l'insertion
Fermer d'azote gazeux à
haute pression, il
Fermer faut l'utiliser avec
Fermer
le régulateur.
Côté
liquide
Unité HR
Côté
gaz
Unité extérieure
maîtresse
Lors de l'insertion
d'azote gazeux à
Fermer
haute pression, il
faut l'utiliser avec
Fermer
Fermer
le régulateur.
Côté liquide
Côté gaz
ATTENTION
!
Pour éviter que l'azote ne pénètre dans le système du fluide
frigorigène à l'état liquide, le haut du cylindre doit être plus haut
que sa base pendant la mise sous pression du système.
Habituellement, le cylindre est utilisé en position verticale.
Pompe
Séchage à vide doit être effectué par l'orifice de passage de la vanne
de service de l'unité extérieure vers la pompe à vide, habituellement
utilisé pour les tuyaux à liquide, tuyau pour gaz et tuyau de haute/basse
pression. (Veuillez vous assurer que la pompe pour les tuyaux à liquide,
à gaz et à haute/basse pression est fermée)
* Ne jamais effectuer la vidange d'air en utilisant un réfrigérant.
• Séchage à vide : Utilisez une pompe à vide pouvant évacuer jusqu'à
-100.7 kPa (-14.6 psi, 5 Torr, -755 mmHg).
- Vider le système de ses liquides et gaz avec une pompe pour une
durée minimale de 2 heures et apporter le système à -100.7 kPa
(-14.6 psi). Maintenir le système sous ces conditions pour un
minimum d'une heure puis confirmer la hausse avec le vacuomètre.
Le système peut contenir de l'humidité ou une fuite.
- Les étapes suivantes doivent être suivies s'il y a un risque
d'humidité à l'intérieur du tuyau. (L'infiltration des eaux de pluie
peut être présente durant une installation de temps pluvieux ou sur
une installation à long terme)
Après l'évacuation du système pendant 2 heures, augmentez la
Unité
pression du système jusqu'à 0.05 MPa (7.3 psi) (point de rupture du
intérieure
vide) avec de l'azote sec puis évacuez-le de nouveau avec la pompe
aspirante pendant une heure jusqu'à -100.7 kPa (-14.6 psi) (séchage
sous vide). Si le système ne peut être évacué jusqu'à -100.7 kPa
(-14.6 psi) en l'espace de deux heures, répétez les étapes de
rupture d'évacuation et de séchage. Finalement, maintenir le
système à vide pendant une heure puis consulter le vacuomètre
pour vous assurer qu'il n'y a pas de hausse.
Installation en série (récupération de chaleur)
Unité extérieure esclave 1
Pompe
à vide
Fermer
Fermer
Unité
Pompe
intérieure
à vide
Balance
Utilisez un gravimètre
(Capable de mesurer jusqu'à 0.1 kg). Si vous n'êtes pas capable de préparer un gravimètre à
haute précision, vous pouvez utiliser un cylindre chargé.
Série d'installations (pompe à chaleur)
Unité extérieure
esclave 1
Pompe
à vide
Fermer
Fermer
Balance
Utilisez un gravimètre
(Capable de mesurer jusqu'à 0.1 kg).
Si vous n'êtes pas capable de préparer
un gravimètre à haute précision, vous
pouvez utiliser un cylindre chargé.
Unité extérieure maîtresse
Fermer
Fermer
Fermer
Fermer
Unité HR
Unité extérieure
maîtresse
Fermer
Fermer
Fermer
Fermer
Côté
liquide
Unité
intérieure
Côté
gaz
Côté liquide
Unité
intérieure
Côté gaz
