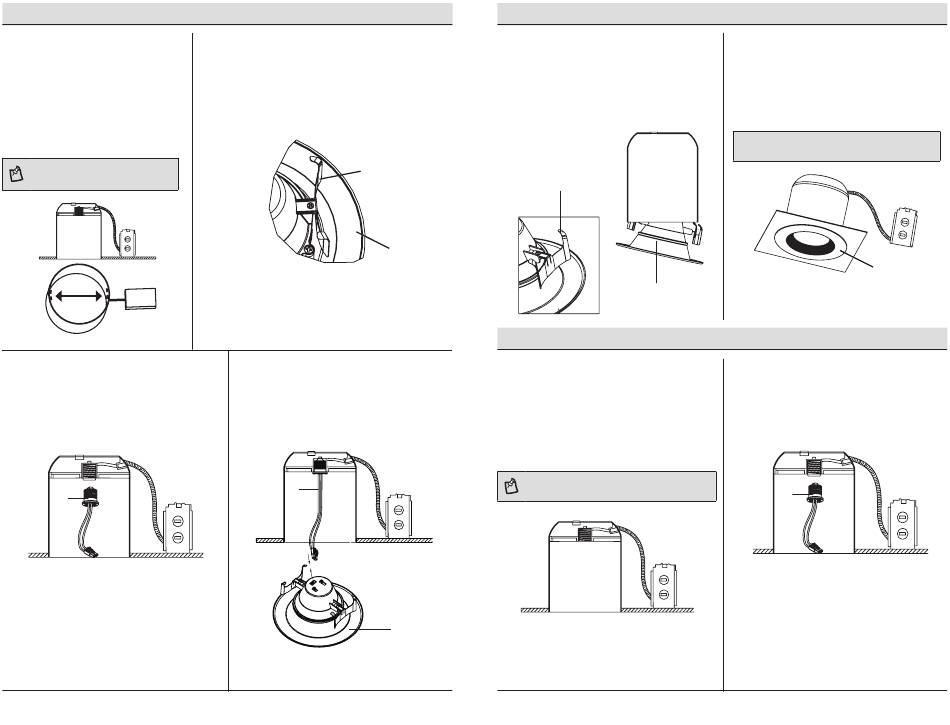

Boîtiers de 155 mm sans brides en C - n° de commande 53801102
1
Mise hors tension
□ Assurez-vous que l'alimentation du
boîtier dans lequel vous installerez le
luminaire est coupée à la source.
□
Retirez la garniture et l'ampoule déjà
en place du luminaire an d'exposer la
douille.
noTe : Avant l'installation, apposez
l'autocollant de rechange (F) sur la paroi
intérieure du boîtier encastré.
Sans brides en C
3
Pose de l'adaptateur de
douille
□ Vissez l'adaptateur de douille pour culot
moyen (E26) (B) dans la douille du boîtier
encastré.
B
2
Remplacement des pinces à ressort
par des pinces de friction
□
Dévissez les deux supports où sont fixées les pinces à
ressort, puis retirez-les.
□
Fixez deux pinces à friction (C) au module d'éclairage à
DEL (A) à l'aide des vis retirées des supports.
C
4
Raccordement des fils
□
Branchez le connecteur du câble de
l'adaptateur de douille (B) sur le connecteur du
module d'éclairage à DEL (A).
B
16
Boîtiers de 155 mm sans brides en C (suite)
5
Insertion des pinces à friction
dans la boîte encastrée
□
Insérez un côté du luminaire dans le boîtier et
appuyez fermement contre l'attache de friction
pendant (D) que vous insérez l'autre côté dans
le boîtier encastré.
D
A
Boîtiers de 110 mm - n° de commande 53802102
1
Mise hors tension
□
Assurez-vous que l'alimentation du boîtier dans
lequel vous installerez le luminaire est coupée
à la source.
□
Retirez la garniture et l'ampoule déjà en place
du luminaire an d'exposer la douille.
noTe : Avant l'installation, apposez l'autocollant de rechange
(F) sur la paroi intérieure du boîtier encastré.
A
6
Pose du module d'éclairage
LEd dans la boîte encastrée
□
Enfoncez doucement le module d'éclairage à
DEL (A) dans le boîtier encastré jusqu'à ce que
la garniture soit de niveau avec la surface du
plafond.
aVis : Sélectionnez la température chromatique désirée avant
d'introduire le module DEL (A) dans le boîtier encastré.
A
2
Pose de l'adaptateur de douille
□
Vissez l'adaptateur de douille pour culot
moyen (E26) (B) dans la douille du boîtier
encastré.
B
17
Si vous avez besoin d'aide, composez le 1 855 384-7754.
