Installation; Boîtiers De 155 Mm Avec Brides En C - ETI DL-6-11-907-SV-D Guide D'utilisation Et D'entretien

installation

Avant de commencer à assembler ou installer l'article, assurez-vous d'avoir toutes les pièces. Comparez le contenu
de l'emballage avec la nomenclature. S'il y a des pièces manquantes ou endommagées, ne tentez pas d'assembler,
d'installer, ni d'utiliser l'article. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.
N° de commande 53801102/N° de pièce DL-6-11-907-SV-D peut être installé dans un boîtier de 15,2 cm.
N° de commande 53802102/N° de pièce DL-4-10-907-SV-D peut être installé dans un boîtier de 10,1 cm.
CHANGER LE défLECTEUR
□
Utilisez le levier (E) pour retirer le déflecteur blanc du module d'éclairage à DEL (A) si vous désirez utiliser le
déflecteur noir (C).
□ Enclenchez le déflecteur noir (C) sur le module d'éclairage à DEL (A).

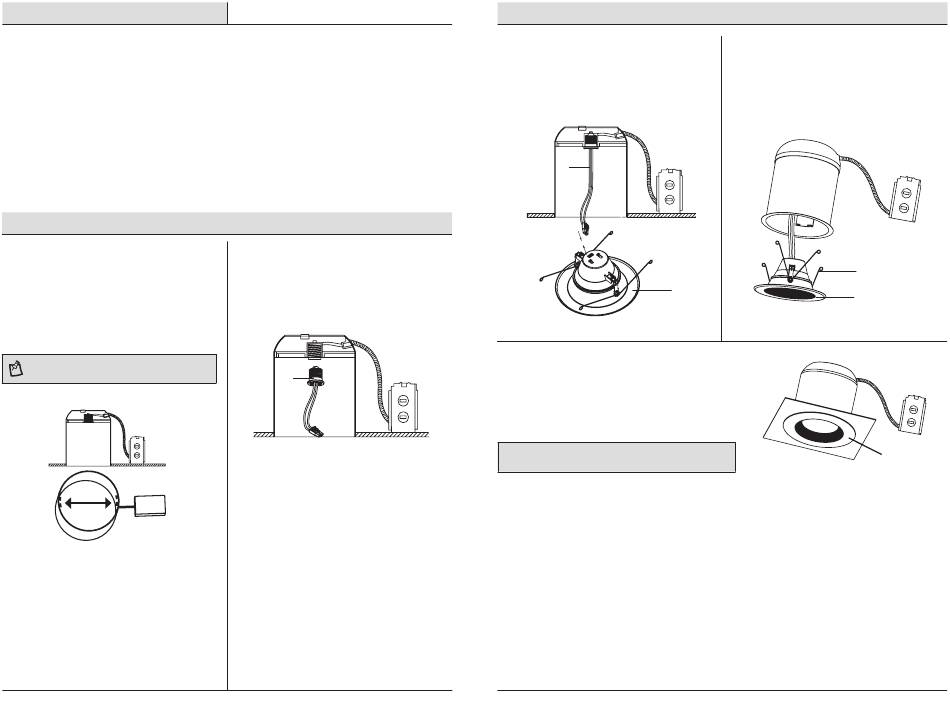

Boîtiers de 155 mm avec brides en C - n° de commande 53801102
1
Mise hors tension
□
Assurez-vous que l'alimentation du boîtier dans
lequel vous installerez le luminaire est coupée
à la source.
□ Retirez la garniture et l'ampoule déjà en place
du luminaire an d'exposer la douille.
noTe : Avant l'installation, apposez l'autocollant de
rechange (F) sur la paroi intérieure du boîtier encastré.
Brides en C
2
Pose de l'adaptateur de douille
□
Vissez l'adaptateur de douille pour culot
moyen (E26) (B) dans la douille du boîtier
encastré.
B
14
Boîtiers de 155 mm avec brides en C (suite)
3
Raccordement des fils
□
Branchez le connecteur du câble de
l'adaptateur de douille (B) sur le connecteur du
module d'éclairage à DEL (A).
B
A
5
Pose du module d'éclairage LEd
dans la boîte encastrée
□ Enfoncez doucement le module d'éclairage à DEL (A)
dans le boîtier encastré jusqu'à ce que la garniture
soit de niveau avec la surface du plafond.
aVis : Sélectionnez la température chromatique désirée avant d'introduire le
module DEL (A) dans le boîtier encastré.
4
Insertion des pinces à ressort
dans la boîte encastrée
□
Serrez les pinces à ressort du module
d'éclairage à DEL (A), puis insérez-les dans
les oreilles situées à l'intérieur du boîtier
encastré.
Pince à ressort
A
A
15 www.ETiSSL.com
Si vous avez besoin d'aide, composez le 1 855 384-7754.
