Numatic NUC244NX Notice Originale page 11

CONTEÚDO NUC244NX
● Manual do proprietário ● Carregador e cabo da bateria ● Bateria ● Escovas para lavagem x 2 ● Conjunto do rodo
Encaixe das escovas - Certifique-se de que a bateria está retirada antes de encaixar ou retirar as escovas.
Certifique-se de que o manípulo está bloqueado na posição vertical e que as rodas de armazenamento estão recolhidas. Retire cuidadosamente o conjunto do
depósito (e a bateria, se instalada) e deite cuidadosamente a máquina para a frente.
1. Empurre o suporte da escova/do disco para as montagens do motor de escova (1 e 2). Nota: recomenda-se o uso de luvas durante o encaixe e a remoção das
escovas.
2. Para retirar as escovas, coloque os seus dedos por trás da plataforma das escovas nos locais apresentados e retire-as cuidadosamente.
NUC244NX CONTENIDO
● Manual del propietario ● Cargador de baterías y cable ● Paquete de baterías ● Cepillos de fregado x 2 ● Conjunto de boquilla de aspiración
Montaje de los cepillos - Verifique que la batería esté retirada antes de montar o desmontar los cepillos.
Compruebe que el manillar esté bloqueado en la posición vertical y las ruedas de almacenamiento estén retraídas. Saque el conjunto del depósito (y la batería si
está instalada) y coloque la máquina suavemente sobre su parte frontal.
1. Empuje el portacepillo / almohadilla sobre los soportes del motor del cepillo (1 y 2). Nota: Se recomienda llevar guantes para montar y desmontar los cepillos.
2. Para desmontar los cepillos, coloque los dedos detrás del cabezal de los cepillos en los lugares indicados y retírelos suavemente.

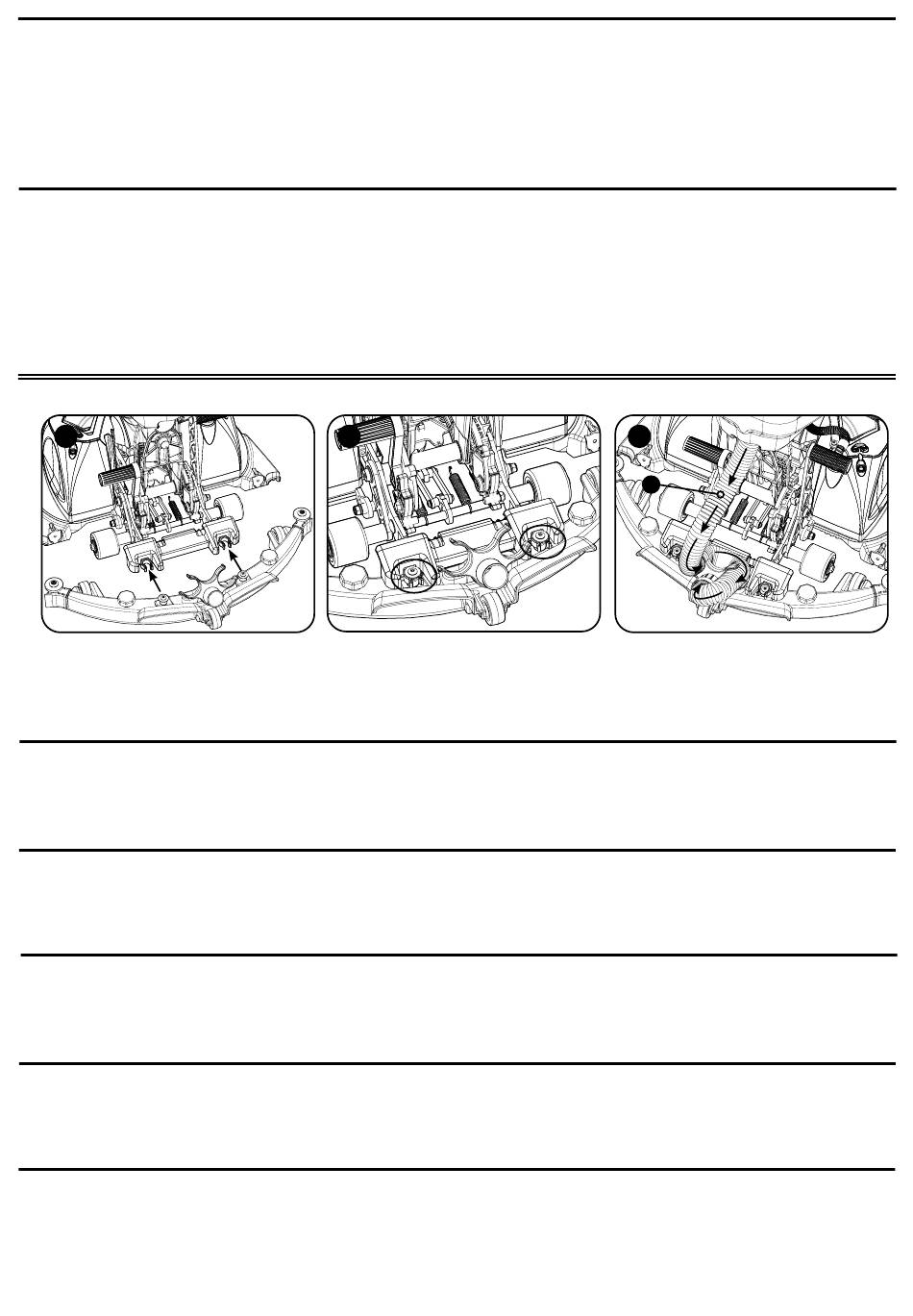

Floor tool and vacuum hose fitting
1
Push the floor tool carrier handle down and push the floor tool onto the retaining clips (1 & 2).
Absauglippe und Saugschlauchanschluss
1/2. Drücken Sie den Trägergriff der Absauglippe nach unten und schieben Sie die Absauglippe in die Halteklammern (1 und 2).
3. Nehmen Sie den Schlauch und stecken Sie ihn in die Schlauchhalteklammern, dann schließen Sie das offene Ende sicher an den mittleren Anschluss an der
Absauglippe an. Beachten Sie die Pfeile, um den richtigen Sitz zu gewährleisten. Achten Sie darauf, dass Teil (A) des Schlauchs locker bleibt und nicht überdehnt wird.
Raccordement du suceur et du tuyau d'aspiration
1/2. Poussez la poignée du support du suceur vers le bas et poussez le suceur sur les clips de retenue (1 et 2).
3. Attrapez le tuyau et insérez-le dans ses clips de retenue, puis poussez l'extrémité ouverte fermement sur le raccord central du suceur. Respectez la direction des
flèches pour un bon ajustement. Veillez à ce que la partie (A) du tuyau reste lâche et ne soit pas trop étirée.
Het vloerelement en de zuigslang plaatsen
1/2. Druk de hendel van de vloerelementdrager naar beneden en druk het vloerelement op de borgclips (1 & 2).
3. Pak de slang, plaats deze op de borgclips voor de slang en druk dan het open einde goed over de centrale aansluiting op het vloerelement. Volg de pijlen voor de
juiste aansluiting. Zorg ervoor dat deel (A) van de slang los blijft en niet teveel uitgerekt wordt.
Encaixe da ferramenta do piso e da mangueira de vácuo
1/2. Empurre o manípulo do transportador da ferramenta do piso para baixo e empurre a ferramenta do piso para os grampos de retenção (1 e 2).
3. Pegue na mangueira e encaixe-a nos grampos de retenção da mangueira e depois empurre firmemente a extremidade aberta sobre o encaixe central da
ferramenta do piso. Siga as setas para o encaixe correto. Certifique-se de que a peça (A) da mangueira fica folgada e não esticada.
Montaje de la boquilla de aspiración y tubo de succión
1/2. Empuje hacia abajo el manillar del soporte de la boquilla de aspiración y empuje la boquilla sobre las pinzas de sujeción (1 y 2).
3. Sujete el tubo y ajústelo en las pinzas de sujeción del tubo, después empuje el extremo abierto firmemente sobre el ajuste central de la boquilla de aspiración.
Siga las flechas para el ajuste correcto. Asegúrese de que la parte (A) del tubo quede flojo y no se estira en exceso.
2
11
3
A
Take the hose and fit it into the hose retaining clips
then push the open end securely over the centre
fitting on the floor tool. Follow the arrows for the
correct fit. Make sure part (A) of the hose stays
loose and is not over stretched.
