Dimensions du boîtier pour rail DIN
Détermination des dimensions du boîtier pour rail DIN
1. À l' a ide de la structure du produit, déterminer les options pour les caractéristiques 060, 070,
080 et 090.
2. À l' a ide de la liste (voir ci-dessous), déterminer les zones de raccordement supplémentaires qui
sont fournies (en plus de la zone de raccordement de base).
3. Reprendre les dimensions du plan d' e ncombrement en fonction du nombre de zones de
raccordement supplémentaires.
• Zone de raccordement pour entrées/sorties supplémentaires
Fournie avec : caractéristique 60 ; option 2 et/ou caractéristique 80 ; option 2
• Zone de raccordement pour relais
Fournie avec : caractéristique 70, option 3 ou 6
• Zone de raccordement pour PROFIBUS DP
Fournie avec : caractéristique 80, option 3
• Zone de raccordement pour entrées tor et entrées température
Fournie avec : caractéristique 90, option B
Σ = 0
EN 60715
TH 35x7.5/15
(1.4x0.3/0.6)
Σ = 4
EN 60715
TH 35x7.5/15
(1.4x0.3/0.6)

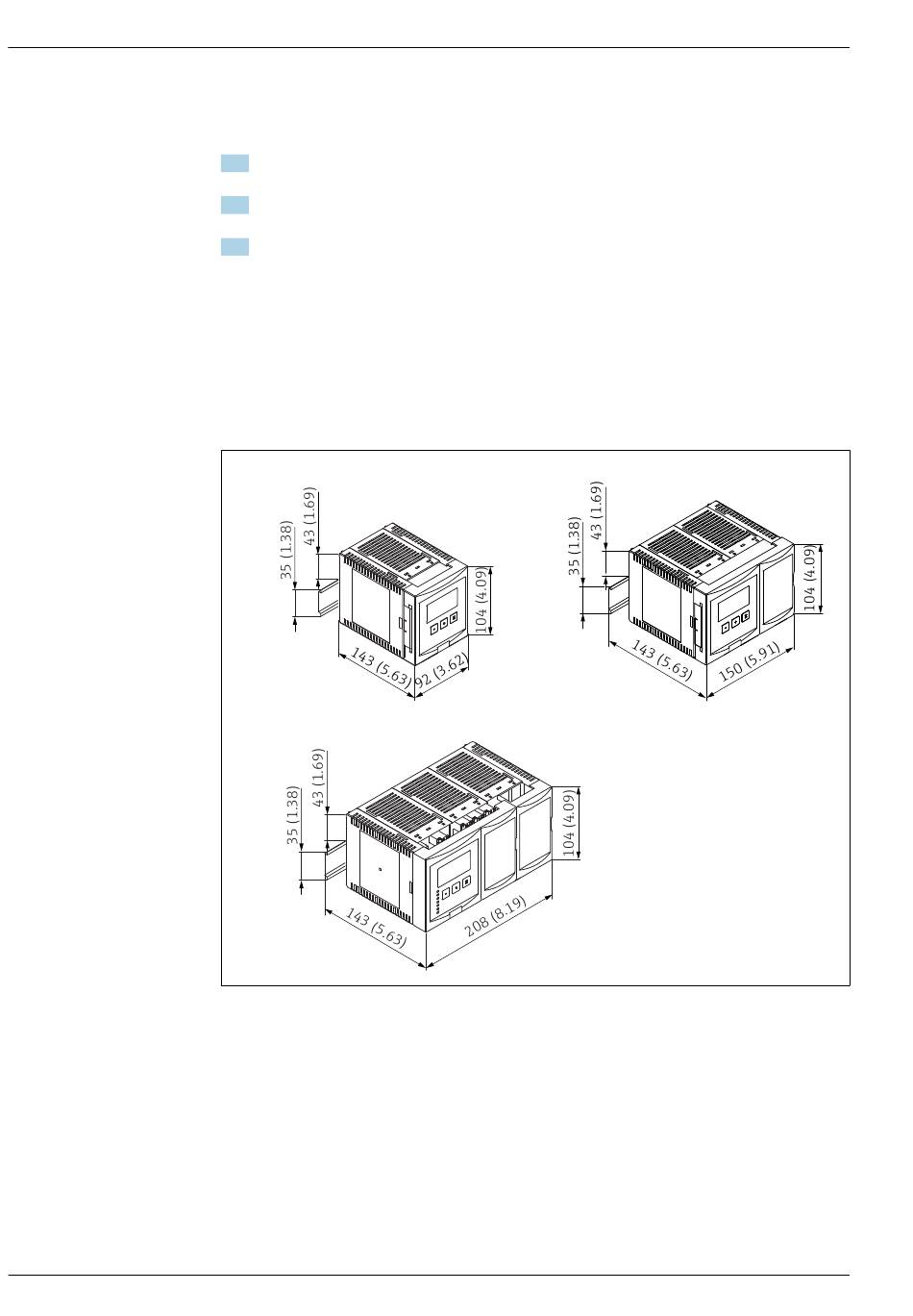

 4 Dimensions du Prosonic S avec boîtier pour rail DIN
Σ Nombre de zones de raccordement supplémentaires
Σ = 1...3
EN 60715
TH 35x7.5/15
(1.4x0.3/0.6)
Prosonic S FMU90
A0035915
