Description Brûleur; Emballage - Poids; Encombrement; Equipement Standard - Riello RL 22 BLU Instructions Pour Installation, Utilisation Et Entretien

H
Vue partielle depuis
D10320
(A)
mm A
RL 22 BLU 850
RL 32 BLU 850
(B)
(C)
mm
RL 22 BLU
RL 32 BLU
H
D1861
B C Kg
550 540 40
550 540 41
A B C D
476 474 468 276
476 474 468 293
D1866
D10321
D88
D1862
E F G H
140 352 52 604
140 352 52 604
5

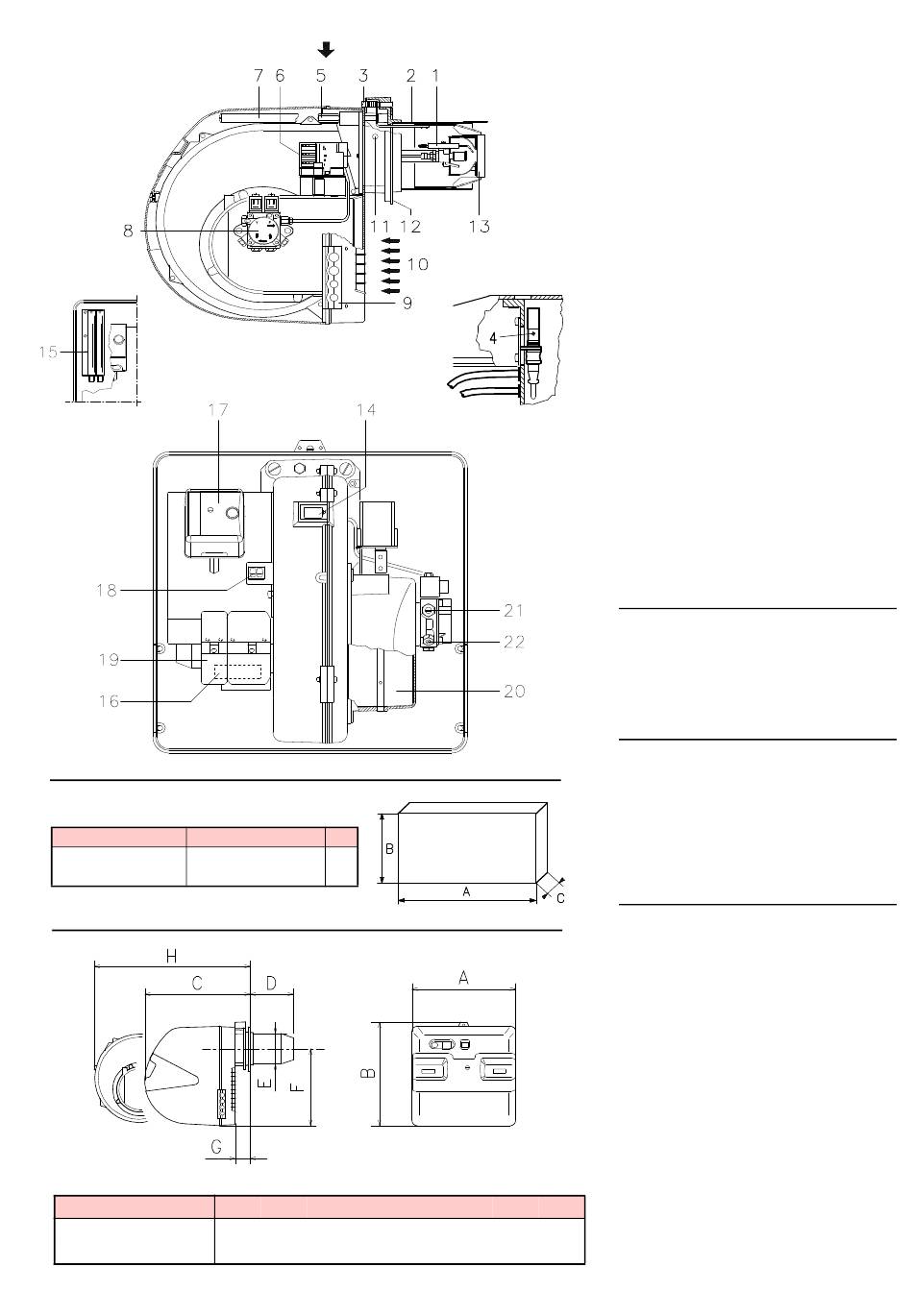

DESCRIPTION BRULEUR (A)
1 Electrodes d'allumage
2 Tête de combustion
3 Vis pour réglage tête de combustion
4 Détecteur UV pour le contrôle présence
flamme
5 Vis de fixation du ventilateur à la bride
6 Servomoteur
7 Guides pour ouverture brûleur et inspection
de la tête de combustion
8 Pompe à saut de pression
9 Plaquette prédisposée pour recevoir 4 trous
de passage des flexibles et des câbles élec-
triques.
10 Entrée air dans le ventilateur
11 Prise de pression ventilateur
12 Bride de fixation à la chaudière
13 Stabilisateur de flamme
14 Viseur flamme
15 Rallonges de guides 7)
16 Condensateur moteur
17 Coffret de sécurité avec signal lumineux de
blocage et bouton de déblocage
18 Deux interrupteurs électriques:
- un pour "allumé - éteint brûleur"
- un pour "1ère - 2me allure"
19 Fiches de branchement électrique
20 Volet d'air
21 Réglage pompe (basse pression)
22 Réglage pompe (haute pression)
NOTE
L'allumage du bouton du coffret de sécurité
17)(A) avertit que le brûleur s'est bloqué.
Pour le débloquer appuyer sur le bouton, au
moins 10 s après le blocage.
EMBALLAGE - POIDS (B)
Mesures indicatives
• Les brûleurs sont expédiés dans des embal-
lages en carton dans les dimensions d'encom-
brement indiquées dans le tab. (B).
• Le poids du brûleur avec son emballage est in-
diqué dans le tab. (B).
ENCOMBREMENT (C)
Mesures indicatives
L'encombrement du brûleur est indiqué dans le
tab. (C).
Il faut tenir compte du fait que pour inspecter la
tête de combustion, le brûleur doit être ouvert, la
partie arrière reculée sur les guides. L'encom-
brement du brûleur ouvert, sans carter, est indi-
qué par la cote H.

EQUIPEMENT STANDARD

2 - Tuyaux flexibles (L = 1530 mm)
2 - Joints pour tuyaux flexibles
2 - Nipples pour tuyaux flexibles
1 - Ecran thermique
4 - Vis pour fixer la bride du brûleur à la chau-
dière: M8 x 25
3 - Passe-câbles pour branchement électrique
1 - Instructions
1 - Catalogue pièces détachées
