Nivocompact FTW 131
Etude de l'implantation dans des
réservoirs
Liquides colmatants
Points d'implantation
Montage par le haut
Montage latéral
Exemples d'implantation pour la
détection de niveau

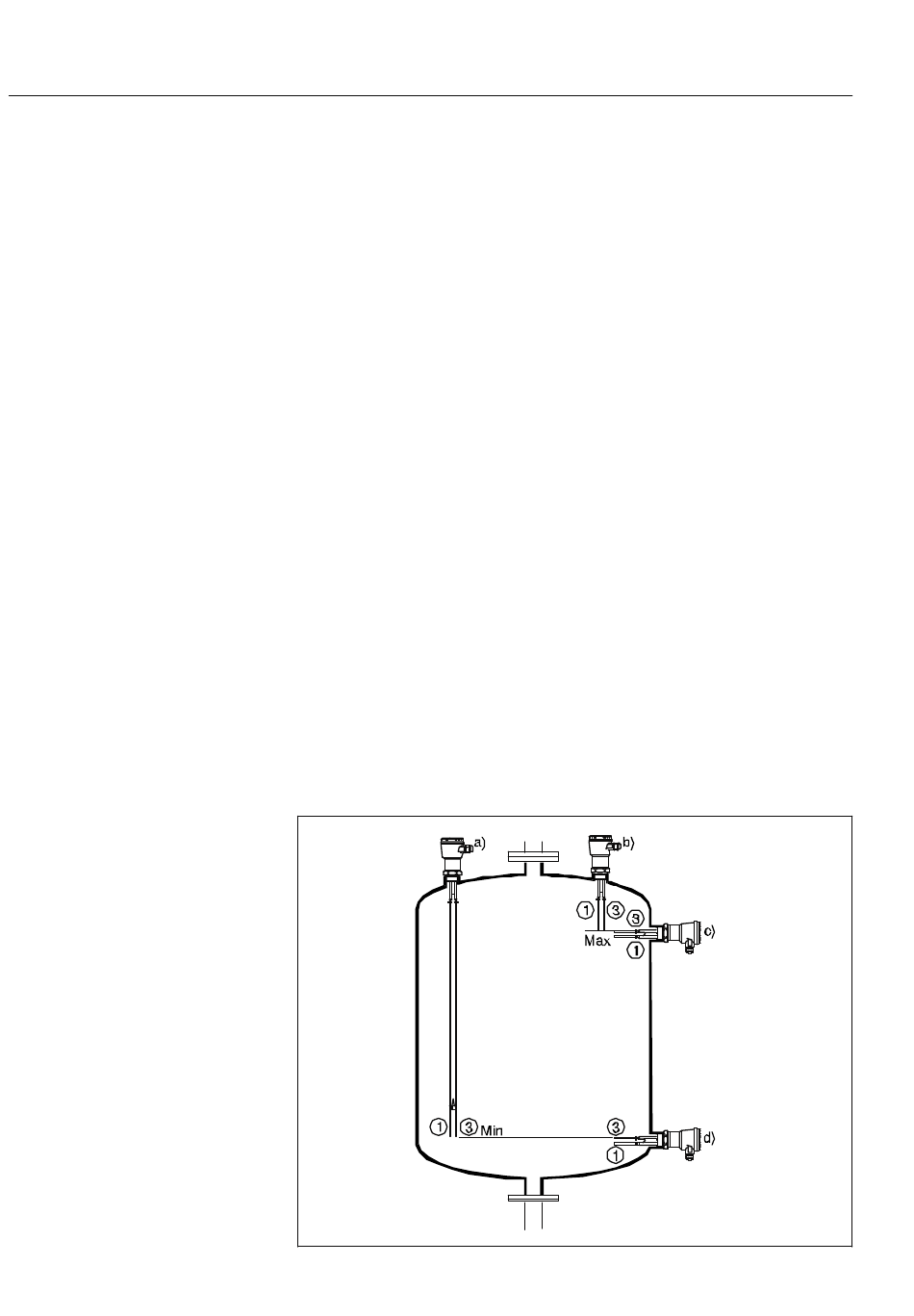

Fig. 6
Détecion de niveau, applications standard
Montage dans un réservoir en matière synthé-
tique ou métallique
a) montage vetical, détection de niveau min.;
longueur de sonde adaptée au niveau.
b) montage vertical, détection de niveau max.;
longueur de sonde adaptée au niveau.
c) montage latéral, détection de niveau max.;
tiges de sonde courtes..
d) montage latéral, détection de niveau min.;
tiges de sonde courtes.
• et ƒ sont les numéros des tiges de sonde
nécessaires.
8
Montage
Construction du réservoir
Le Nivocompact FTW 131 peut être monté dans des réservoirs en matériau
conducteur ou non.
Pour les applications dans les liquides qui forment un dépôt conducteur sur
l'isolation, on préfèrera une implantation par le dessus.
Un montage latéral ne sera possible que si le liquide ne forme qu'un dépôt
faiblement conducteur au découvrement de la sonde.
Lors du remplissage du réservoir, le jet de liquide ne devra pas être directe-
ment orienté sur les tiges de sonde. De même, les tiges de sonde ne de-
vront pas entrer en contact avec des parois métalliques ou des éléments in-
ternes, électriquement conducteurs. Dans les deux cas on pourra observer
des commutations intempestives.
Lors d'un montage vertical, la longueur de la sonde est fonction du niveau
souhaité.
Le Nivocompact commute lorsque les extrémités des tiges de sonde ne
sont recouvertes que de quelques millimètres de liquide.
Pour un montage latéral, des tiges de sonde de 20...30 mm
(longueur de sonde 120...130 mm) sont en général suffisantes.
Si la sonde doit être montée latéralement sur un réservoir contenant un li-
quide colmatant, il est préférable d'employer des tiges de sonde plus lon-
gues (100...200 mm), étant donné que cela permet d'atteindre un meilleur
rapport des résistances de passage entre la sonde recouverte et la sonde
découverte avec pièce d'isolation légèrement condutrice.
Si vous prévoyez de monter la sonde latéralement de manière à ce que les
extrémités soient légèrement inclinées vers le bas, le liquide pourra mieux
s'écouler et l'on aura un dépôt moins important sur l'isolation.
