Maintenance et nettoyage
18
7.2
Contrôle des capteurs et nettoyage
1.
Mettez la pompe hors tension (commutateur de sécurité du moteur dans le cadre oscillant)
2.
Ouvrez la vanne d'écoulement (PVC)
3.
Ouvrez l'écrou-raccord sur le capteur
4.
Retirez les supports de capteur avec précaution, évitez le contact avec la peau !
5.
Nettoyez le capteur avec une éponge et de l'eau potable.
6.
Nettoyez les surfaces d'étanchéité et le filetage des écrous-raccords.
7.
Insérez le support de capteur. Pour le capteur de turbidité, attention à la position ! (goujon)
8.
Serrez les écrous-raccords à la main. Assurez-vous que tout s'emboîte parfaitement, le cas
échéant utilisez de la graisse adaptée au PVC !
9.
Fermez la vanne d'écoulement (PVC)
10. Mettez la pompe sous tension (commutateur de sécurité du moteur dans le cadre oscillant)
11. Observez les valeurs mesurées. Sont-elles toutes plausibles ? Si ce n'est pas le cas, il faut
étalonner les capteurs. L'étalonnage est décrit dans les manuels respectifs des capteurs utilisés
(chapitre 5 du classeur).
7.3
Configuration du système de nettoyage
Selon la version de l'appareil, vous avez les possibilités suivantes pour le nettoyage manuel ou
automatique des tuyaux :
7.3.1
Nettoyage manuel à l'eau claire
Lors du nettoyage manuel, les tuyaux d'analyse sont rincés, le tuyau d'aspiration purgé et les
capteurs nettoyés au moyen de buses et d'eau claire. Le système de nettoyage est commandé avec
une vanne d'arrêt à commande manuelle. Lors de la purge du tuyau d'aspiration, la pompe doit être
hors tension.
Eau claire
2 à 4 bar

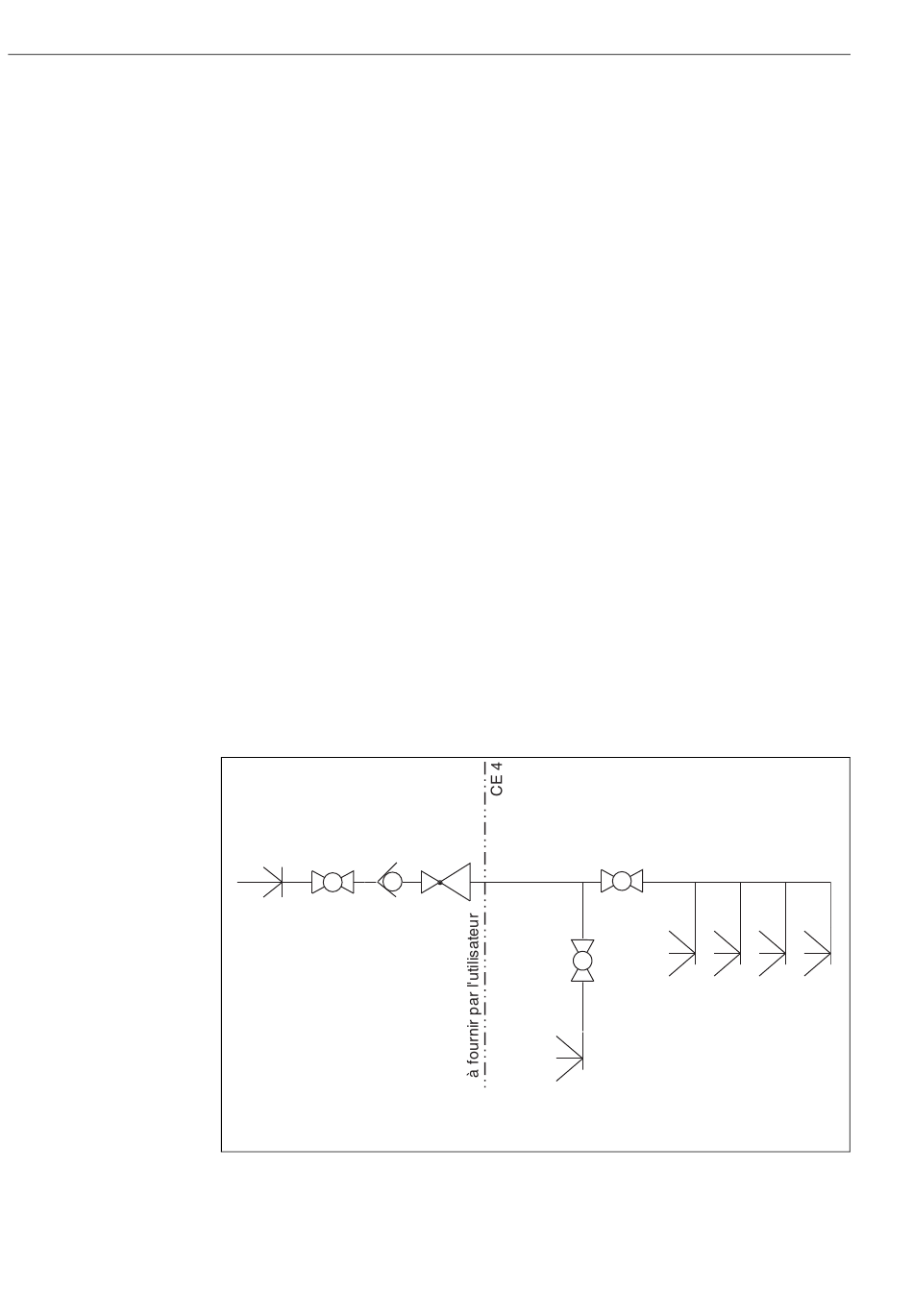

Fig. 9:
Schéma de raccordement pour le nettoyage manuel à l'eau claire
Tuyau d'aspiration
Pompe
CE4
Buses capteurs
