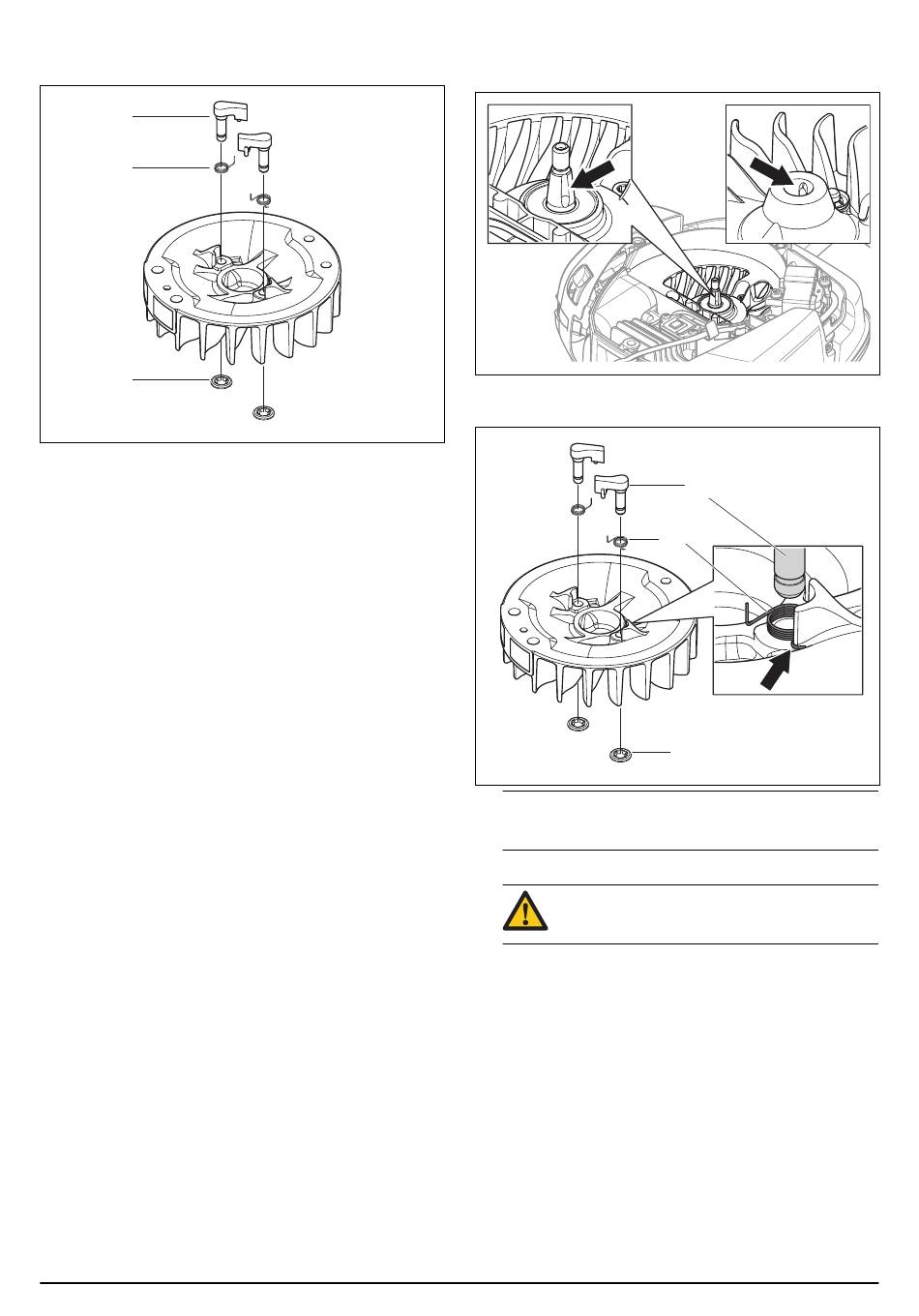

8. Déposer les rondelles de blocage (A) à l'aide d'un
tournevis. Ceci provoque la déformation des
2 rondelles. Mettez les 2 rondelles au rebut.
C
B
A
9. Déposer les cliquets du lanceur (C) et les ressorts
de rappel (B).
7.6.2 Nettoyage et examen du volant
• Examiner le volant à la recherche de fissures ou de
tout autre dommage.
1110 - 001 -
7.6.3 Montage du volant
1. S'assurer que la clavette du volant et la rainure de
clavette du vilebrequin ne sont pas endommagées.
2. Fixer les ressorts de rappel (B) et les cliquets du
lanceur (C) sur le volant.
Remarque : S'assurer que les ressorts de rappel
sont fixés au volant, comme sur l'illustration.
3. Placer les nouvelles rondelles de blocage (A).
MISE EN GARDE : Toujours utiliser des
rondelles de blocage neuves.
C
B
A
Instructions de réparation - 19
