Montage
12
Pour le montage sur mât du transmetteur, suivez la procédure suivante :
1.
Insérez les deux vis de fixation (1) du kit de montage dans les trous de la plaque de fixation (3).
2.
Vissez la plaque de fixation sur le transmetteur au moyen des quatre vis de fixation (2).
3.
Fixez le support avec l'appareil de terrain sur le mât ou la conduite au moyen du collier de
serrage.
Vous pouvez également fixer l'appareil de terrain sur une colonne universelle à section rectangulaire
en association avec le capot de protection contre les intempéries. Ils sont disponibles comme
accessoires, voir chapitre "Accessoires".
3
1

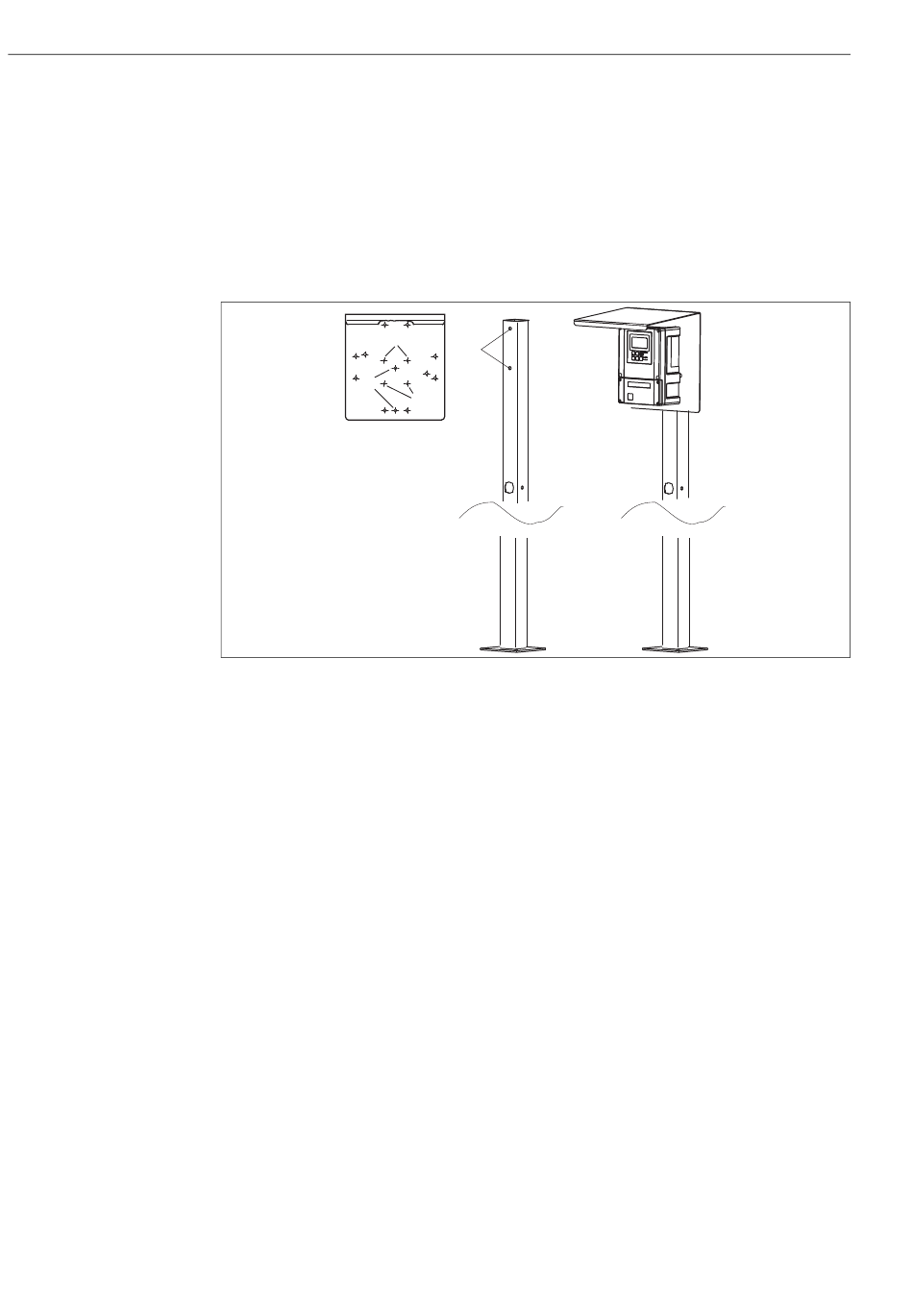

Fig. 9 :
Montage d'un appareil de terrain avec colonne de montage et capot de protection climatique
Pour le montage du capot de protection climatique, suivez la procédure suivante :
1.
Vissez le capot de protection avec 2 vis (perçages 1) à la colonne de montage (perçages 2).
2.
Fixez l'appareil de terrain au capot de protection. Utilisez les perçages (3).
2
3
Liquisys M COM223F/253F
a0005738
Endress+Hauser
