Powerbeam LED 30

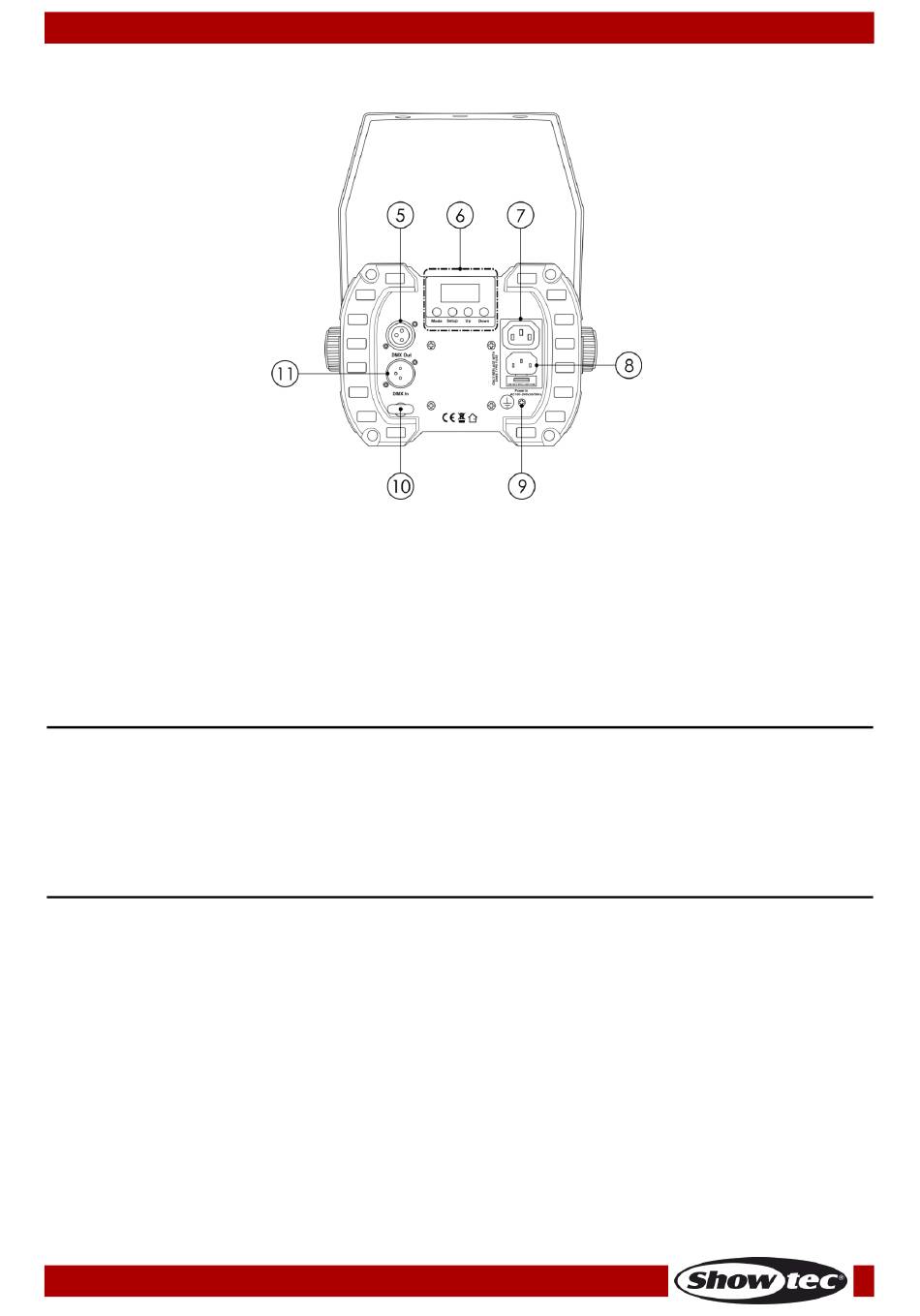

Panneau arrière
Schéma 02
05) Sortie du connecteur de signal DMX 3 broches
06) Affichage LED + boutons de commande
07) Connecteur d'alimentation IEC 100-240 V C.A. Sortie
08) Entrée du connecteur d'alimentation IEC 100-240 V C.A. + fusible T1AL/250 V
09) Connexion de mise à la terre
10) Œillet de sécurité
11) Entrée du connecteur de signal DMX 3 broches
Installation
Retirez tout le matériel d'emballage du Powerbeam LED 30. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Réglage et fonctionnement
Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi.
Avant de brancher l'unité, assurez-vous toujours que la tension d'alimentation correspond à celle du
produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de
230 V, ou inversement.
Code commande : 40143
