Powerbeam LED 30

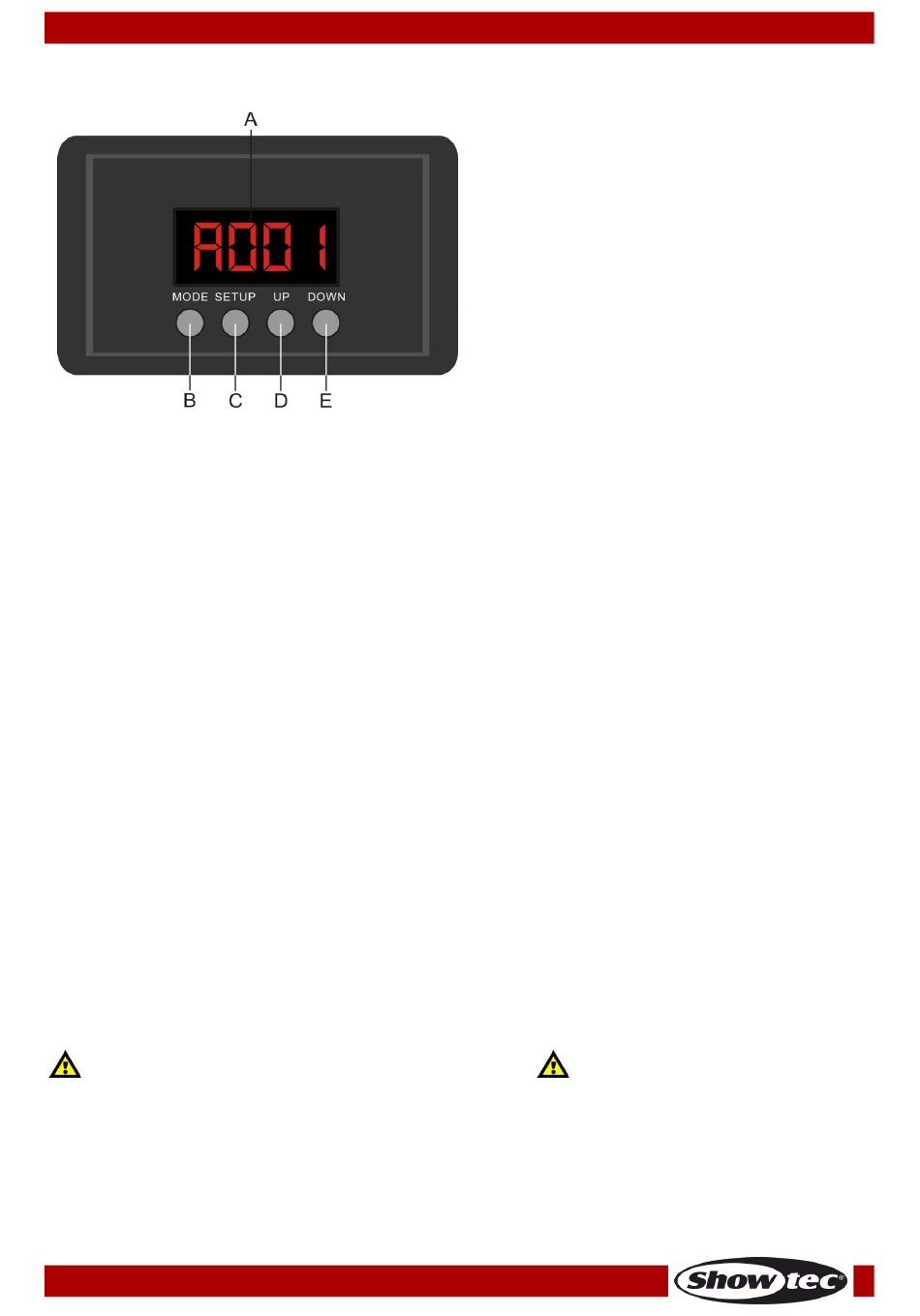

Panneau de contrôle
Mode de contrôle DMX
Les appareils sont adressés individuellement sur un câble et connectés à la console de contrôle. Si un
signal DMX est présent, le témoin LED DMX clignote.
Les appareils répondent au signal DMX du contrôleur. (Si vous avez sélectionné et sauvegardé une
adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Powerbeam répond au contrôleur.
Si vous utilisez la console, retenez que l'unité possède 7 canaux.
Si vous utilisez plusieurs Powerbeam, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Powerbeam devrait être 1 (001) ; celle du second Powerbeam
devrait être 1 + +7 = 8 (008) ; celle du troisième Powerbeam devrait être 8 + +7 = 15 (015), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque
Powerbeam correctement.
Si au moins deux Powerbeam partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Powerbeam, vous pouvez commencer à les faire fonctionner
par le biais de vos consoles d'éclairage.
Remarque : une fois allumé, le Powerbeam LED 30 détecte automatiquement si des données DMX 512
sont reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la LED DMX ne clignote pas.
Le problème peut être lié au fait que :
le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée du Powerbeam LED 30.
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 10 secondes
Si vous n'appuyez sur aucun bouton pendant 10 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'affichage s'allume.
Code commande : 40143
A)
Affichage LED
B)
Bouton MODE
C) Bouton SETUP
D) Bouton UP (défilement vers le haut)
E)
Bouton DOWN (défilement vers le bas)
12
Schéma 05
