Powerturn
7. 1 7
Monter et démonter le bras à compas
7. 1 7. 1 Monter le bras à compas
2
13°
4

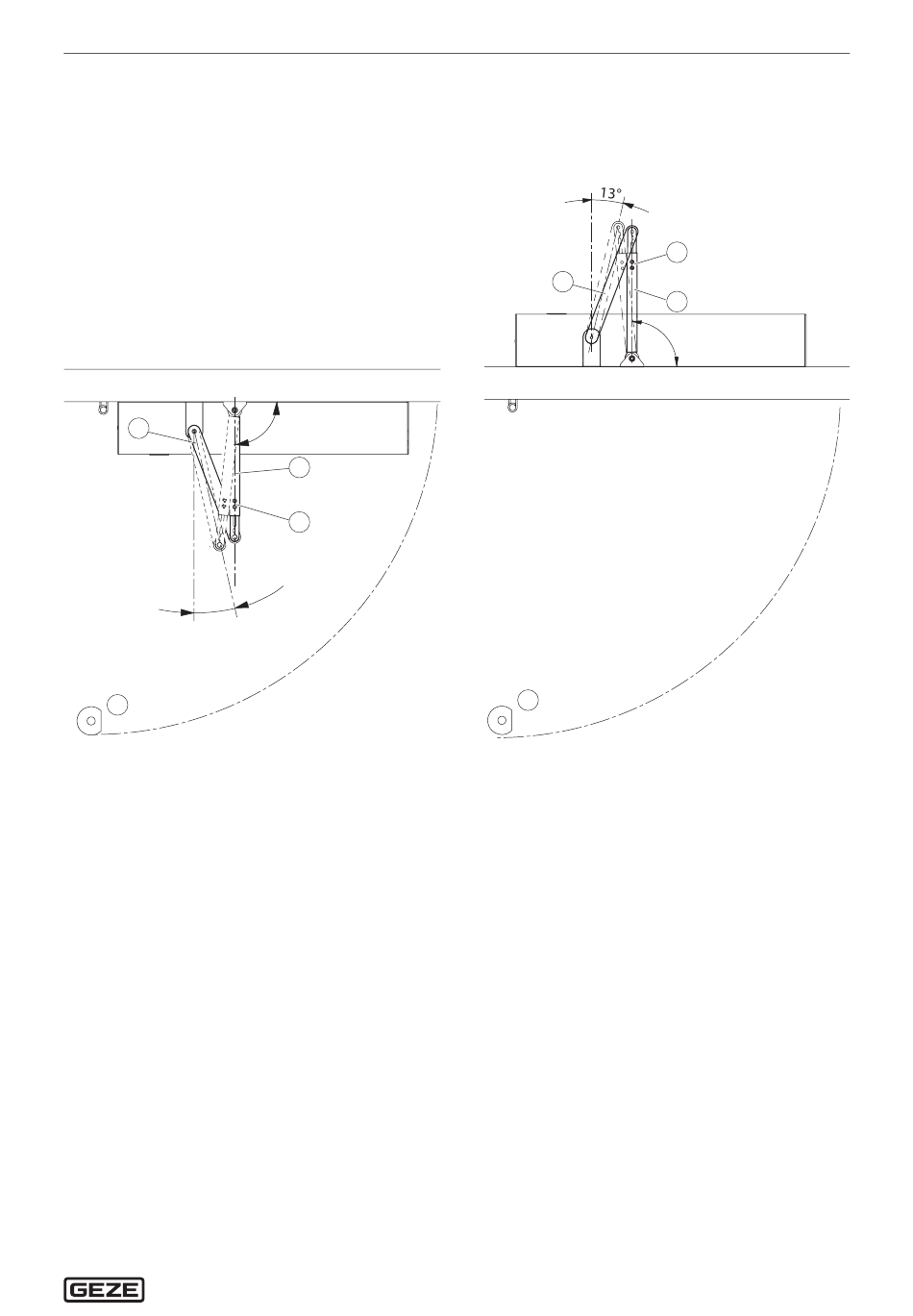

Montage sur ouvrant côté paumelles,
avec bras à compas
1
Tige télescopique
2
Levier
3
Vis
4
Butée de porte
Ouvrir les vis (3) sur la tige télescopique (1).
X
Amener la porte en position fermée.
X
Monter la tige télescopique (1) sur la porte/le dormant de porte.
X
Installer le levier (2) sur l'axe d'entraînement (position hachurée).
X
Consignes d'enfichage supplémentaires dans la fiche de montage, voir chapitre 12
Visser la vis cylindrique M6 × 45 (du module « contre-pièce ») et la serrer avec un couple de 15 Nm.
X
Prétendre le levier (2), jusqu'à ce que la tige télescopique (1) soit perpendiculaire à la porte.
X
Serrer les vis (3) sur la tige télescopique (1).
X
Monter la butée de porte (4) sur place. Angle d'ouverture max. voir Chapitre 5.3.
X
7. 1 7.2 Démonter le bras à compas
Amener la porte en position fermée.
X
Dévisser les vis (3) sur la tige télescopique (1).
X
La prétension est relâchée, lorsque la position sur l'illustration « bras à compas prétendue » est atteinte.
Dévisser et retirer la vis cylindrique M6 × 45 (du module « contre-pièce »).
X
Retirer le levier (2) de l'axe d'entraînement.
X
90°
1
3
3
2
1
90°
4
Montage sur dormant côté opposé aux paumelles,
avec bras à compas
Montage
37
