Section 3 : Fonctionnement

Vérifications pour préparation
du site
Le générateur doit être installé de façon à ce que l'air
puisse facilement et librement circuler au travers. Vérifiez
que tous les arbustes ou herbes hautes situés à moins de
3 pieds (0,91 m) des volets d'admission et d'échappement
sur les côtés de l'enceinte ont bien été coupés. Installez le
générateur sur une parcelle de terrain surélevée afin
d'éviter les accumulations
l'endommager. Le générateur ne doit jamais fonctionner
dans l'eau stagnante ou y être exposé. Vérifiez que toutes
les sources présentant un risque d'intrusion d'eau
(systèmes d'arrosage, ruissellements du toit, descentes de
gouttière pluviale et décharges de pompes à puisard) sont
bien orientées à l'écart de l'enceinte du générateur.
DANGER
Démarrage automatique. Coupez l'alimentation du réseau
public et rendez l'appareil inutilisable avant de travailler sur
celui-ci. Le non-respect de cette consigne entraînera la mort
ou des blessures graves.
Enceinte du générateur

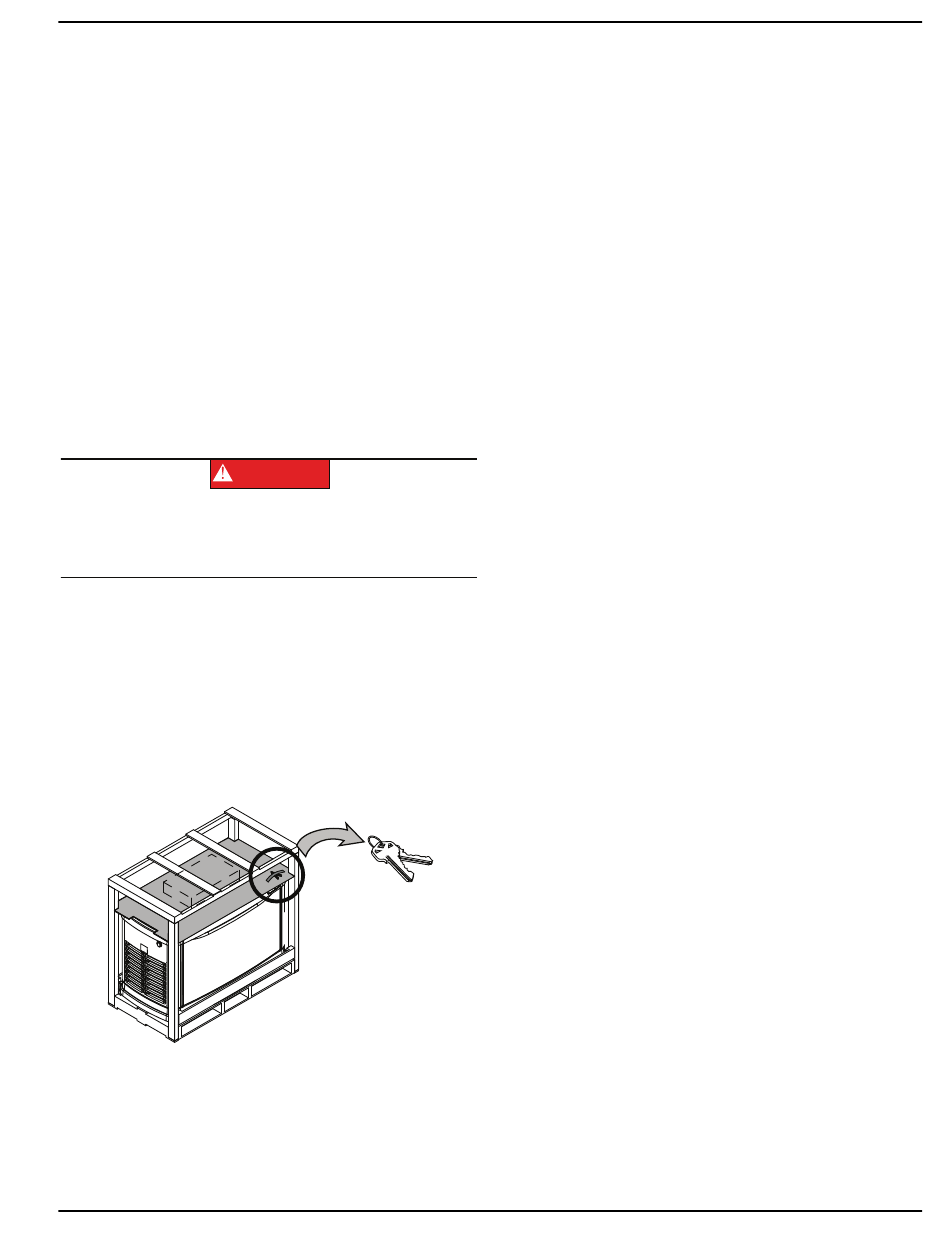

Voir Figure 3-1. Le générateur est livré avec couvercle
verrouillé. Vous trouverez un trousseau de clés fixé au
carton sur le dessus du générateur, côté admission.
1. Retirez le ruban adhésif fixant les clés.
2. Ouvrez le couvercle à l'aide des clés.
Les clés fournies avec l'appareil sont exclusivement
réservées aux techniciens d'entretien.
Figure 3-1. Emplacement des clés
Manuel du propriétaire pour générateurs à refroidissement par air 60Hz
d'eau susceptibles de
(000191)

Ouverture du couvercle

Voir Figure 3-3. Le couvercle est fixé au moyen de deux
taquets latéraux, un de chaque côté (A). Retirez le
capuchon de protection en caoutchouc pour accéder à la
serrure, appuyez sur le dessus du couvercle à hauteur
d'un loquet latéral, puis débloquez ce dernier afin d'ouvrir
le couvercle.
Procédez de même de l'autre côté. Si vous n'appuyez
pas correctement sur le dessus du couvercle, ce dernier
semblera bloqué.
Avant de soulever le couvercle, vérifiez systémati-
quement que les loquets latéraux sont bien débloqués.
Retrait du panneau d'accès avant
Une fois le couvercle ouvert, retirez le panneau d'accès
avant en le soulevant à la verticale.
Assurez-vous à chaque fois de bien lever le panneau
d'accès avant à la verticale avant de l'extraire de l'enceinte
du générateur (B et C) Ne retirez jamais le panneau hors
de l'enceinte sans le lever au préalable (D).
Retrait du panneau latéral d'admission
Voir Figure 3-4. Pour accéder au compartiment de
batterie, au régulateur de carburant et au piège à
sédiments, il est nécessaire de retirer le panneau latéral
d'admission (A).
1. Soulevez le couvercle et retirez le panneau avant.
2. À l'aide d'une clé Allen, retirez les deux vis de
montage (B) et la vis de la patte en forme de L (C).
3. Levez le panneau d'admission à la verticale et
extrayez-le du générateur.
REMARQUE : Assurez-vous à chaque fois de bien
lever le panneau latéral d'admission à la verticale avant
de l'extraire de l'enceinte du générateur. Ne retirez
jamais le panneau hors de l'enceinte sans le lever au
préalable (D).
Disjoncteur principal du générateur
(sectionneur du générateur)
Il s'agit d'un disjoncteur tripolaire homologué en fonction
des caractéristiques applicables. Voir élément « A » à
la Figure 3-2.
Par mesure de sécurité, il est possible de verrouiller le
disjoncteur en position OFF (OUVERT). Utilisez un
cadenas de dimension adaptée (non fourni) doté d'une
manille suffisamment longue pour traverser les deux
languettes de blocage (B).
Fonctionnement
