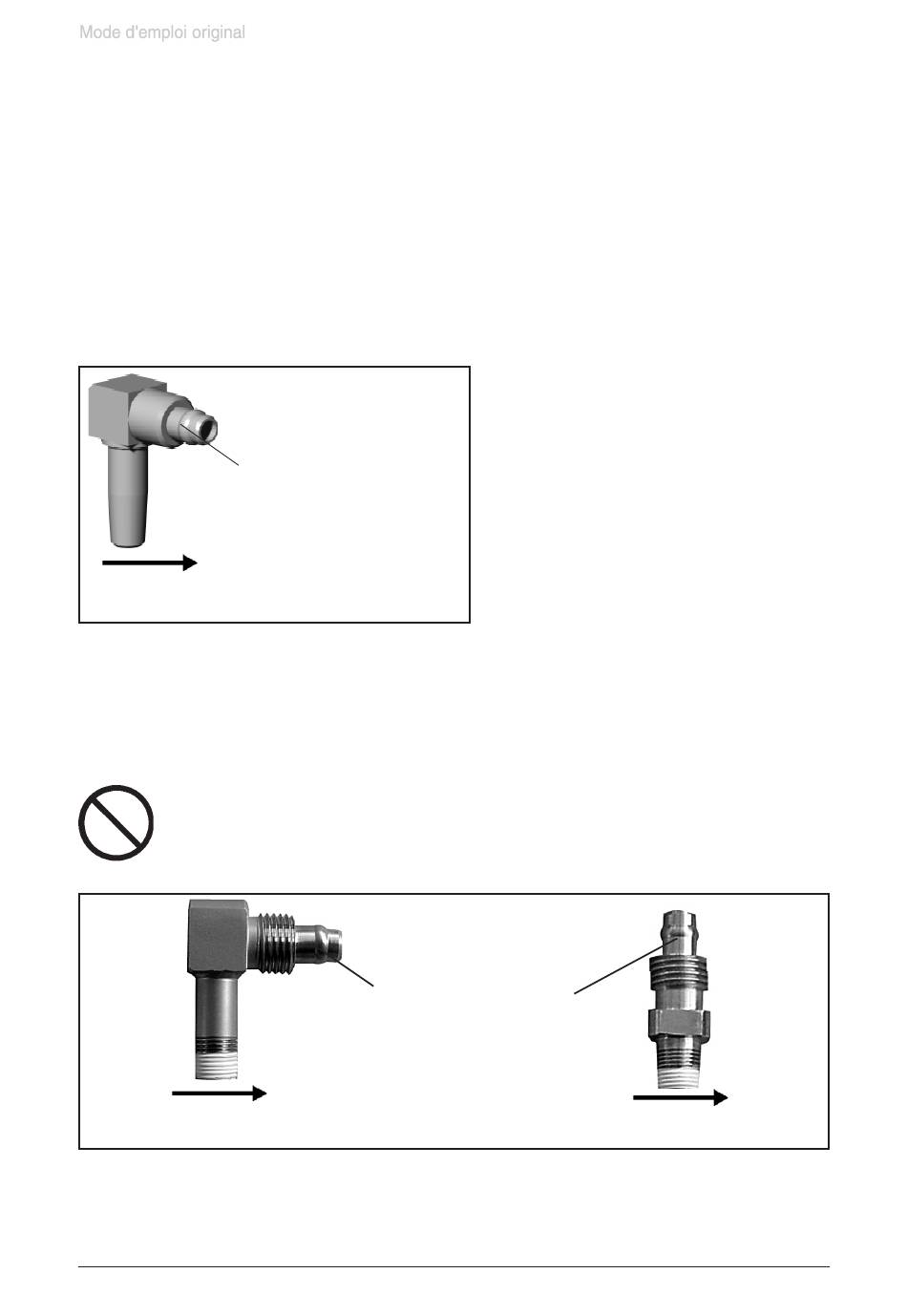

Notes concernant le montage des pièces de raccordement
Les filetages des raccords pour tubulure blancs (ETFE) au niveau des têtes de pompe peuvent être
étanchéifiés avec du ruban PTFE (largeur 10 mm ou 5 mm, grosseur 0,1 mm).
Si les connexions ont été dévissées ou si les tubulures ont été démises, il faut utiliser du ruban PTFE
neuf pour le remontage.
En appliquant des raccords utilisés, nettoyer les raccords du ruban PTFE utilisé avant de les remonter.
Entourez les filetages avec du ruban PTFE, en faisant 2 tours dans le sens inverse des aiguilles d'une
montre pour les connexions filetées et resserrer le ruban. Assurez que le ruban PTFE termine concis
avec les filetages des raccords pour tubulure. Le ruban PTFE ne doit pas dépasser les pièces de rac-
cordement.
Bouclez les raccords pour tubulure dans le sens des aiguilles d'une montre jusqu'à ce que seulement
une demi-tour du filetage soit visible. Ne serrez pas jusqu'au plafond.
Empêchez un coincement du filetage.
raccord pour
tubulure
}
filetage / section pour ruban PTFE
sens d'entourer les filetages
avec du ruban PTFE
Les raccords d'acier inoxydable doivent être étanchés avec le ruban PTFE
(largeur 5 mm) seulement à la moitié basse (voir figure), parce qu'autre fois la
connexion conductible est interrompue.
N'étanchez pas les raccords pour tubulure avec le ruban PTFE.
{
filetage
}
Ce document doit être transmis et utilisé inchangé et dans son intégralité. L'utilisateur est responsable de vérifier soigneusement
la validité de ce document concernant son produit.
page 54 de 68
image: connexion ETFE
(exemple)
image: connexion d'acier (exemple)
raccord pour
tubulure
section pour ruban PTFE
sens d'entourer les filetages avec du ruban PTFE
raccord pour
tubulure
{
filetage
section pour
}
ruban PTFE
