Montage Du Récepteur D'attelage; Montage De L'épandeur; Montage De L'accouplement De Plate-Forme De L'utv; Montage De L'accouplement 3 Points - Boss Snowplow Exactpath Manuel De L'utilisateur

Remarque:
Vous pouvez attacher les sangles
au support central ou aux supports des goupilles
de levage selon votre véhicule. Si vous attachez
les sangles aux supports de goupille, utilisez 2
autres rondelles.
1. Boulon (½ x 1½ po)
2. Rondelle (½ po)
4. Serrez toutes les fixations aux couples suivants :
•
Boulons de ⅜ po – serrez à 27 N·m (20 pi-lb)
•
Boulons de ½ po – serrez à 76 N·m (56 pi-lb)
Montage du récepteur
d'attelage
pour Toro Groundsmaster
360/7200/7210
Le véhicule doit être équipé du kit d'attelage universel
pour que cette installation soit possible.
1. Fixez le récepteur d'attelage à l'arrière du
véhicule à l'aide de 2 boulons (½ x4½ po)
assortis de contre-écrous
2. Serrez les boulons à 76 N·m (56 pi-lb).

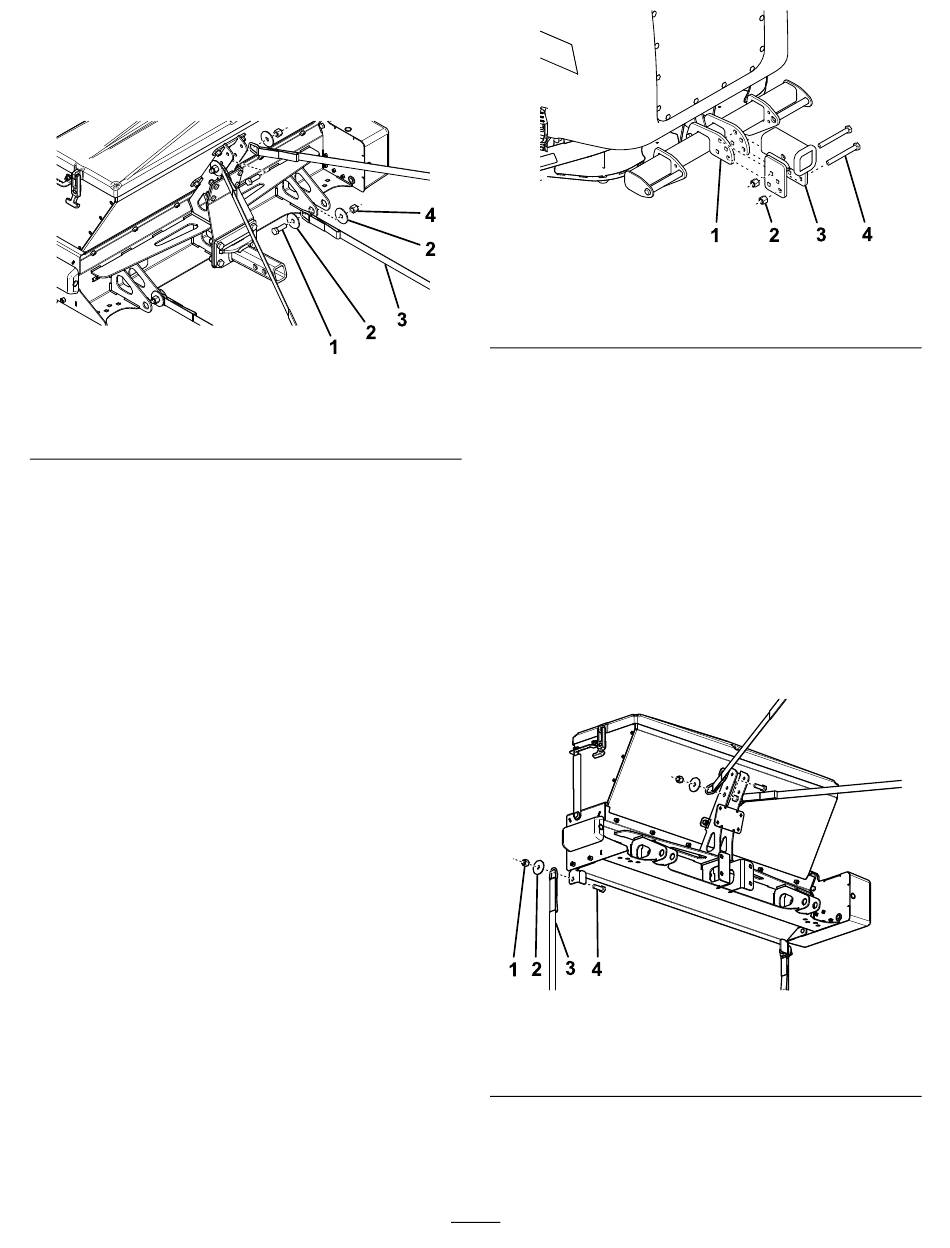

Figure 8
3. Sangle à cliquet
4. Contre-écrou (½ po)
(Figure 9).
1. Véhicule
2. Contre-écrou (½ po)
g260119
Montage de l'épandeur
avec accouplement coulissant
Voir Montage de l'épandeur (page
Montage de l'accouplement
de plate-forme de l'UTV
1. Fixez les sangles à cliquet à l'épandeur à l'aide
de 4 boulons (½ x 1½ po), 4 rondelles (½ po)
et 4 contre-écrous (½ po), comme montré à la
Figure 10.
1. Contre-écrou (½ po)
2. Rondelle (½ po)
2. Serrez les boulons à 76 N·m (56 pi-lb).
7
Figure 9
3. Récepteur d'attelage
4. Boulon (½ x 4½ po)
12).
Figure 10
3. Sangle à cliquet
4. Boulon (½ x 1½ po)
g261825
g260120
