Installation du déflecteur de
plate-forme et des butées

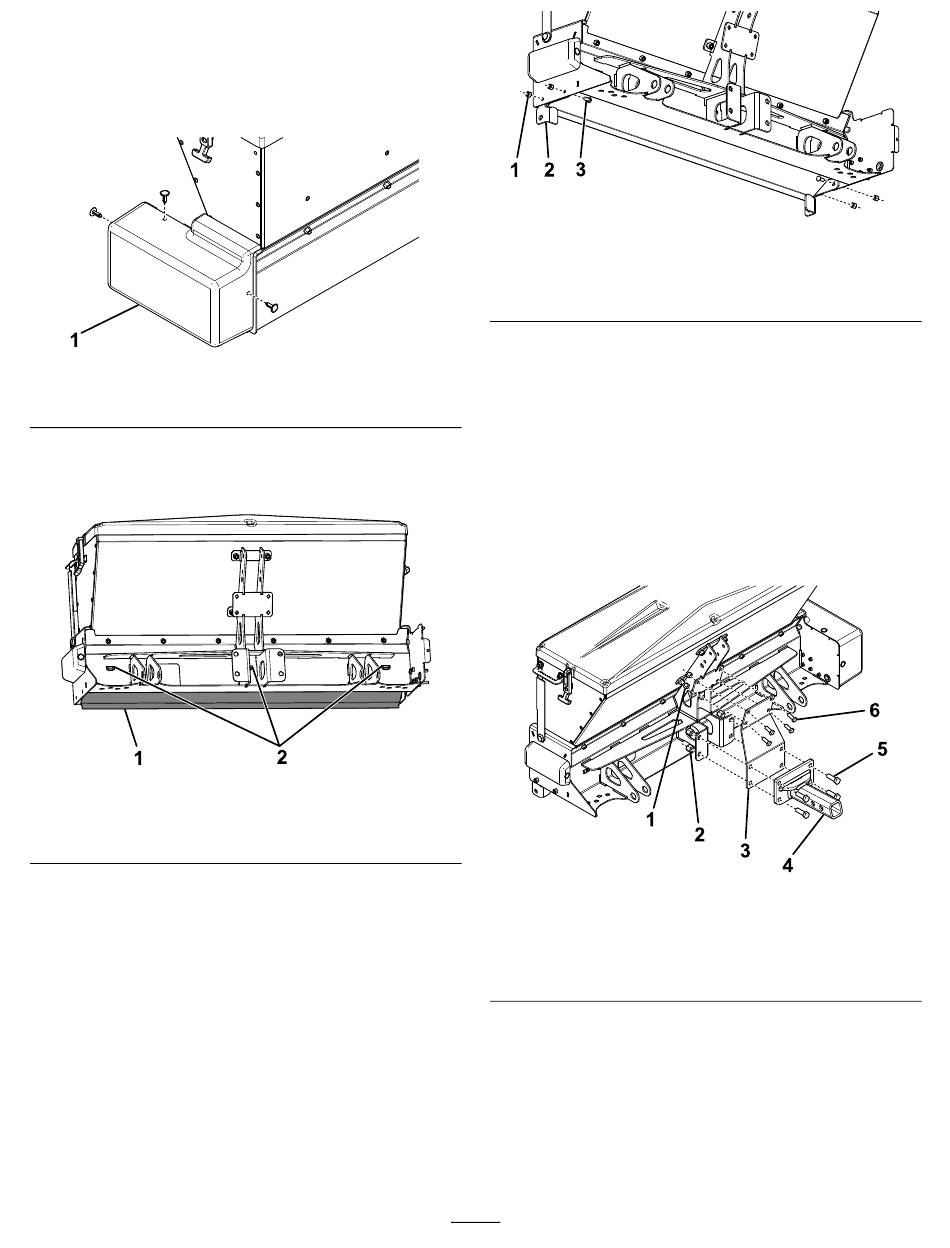

1. Déposez et conservez le couvercle du moteur
(Figure 4).
1. Couvercle du moteur
2. Glissez le déflecteur de plate-forme sous
l'épandeur et bloquez les languettes dans les
fentes du cadre (Figure
1. Déflecteur de plate-forme
3. Fixez les butées de chaque côté du cadre
de l'épandeur à l'aide de 4 boulons (5/16 po)
assortis de contre-écrous
Figure 4
5).
Figure 5
2. Fentes d'accueil des
languettes
(Figure 6).
1. Contre-écrou (5/16 po)
2. Butée de plate-forme
4. Serrez les boulons à 15 N·m (11 pi-lb).
g260115
5. Reposez le couvercle du moteur déposé
précédemment.
Montage de l'accouplement
coulissant
1. Fixez légèrement le haut de la plaque d'attelage
à l'épandeur à l'aide de 4 boulons (⅜ po)
assortis de contre-écrous
g260116
1. Contre-écrou (⅜ po)
2. Contre-écrou (½ po)
3. Plaque d'attelage
2. Fixez l'attelage à la plaque d'attelage et à
l'épandeur à l'aide de 4 boulons (½ x1½ po)
assortis de contre-écrous
3. Fixez l'anneau en D des sangles à cliquet
sur le cadre de l'épandeur à l'aide de 2
boulons (½ x 1½ po), 2 rondelles (½ po) et 2
contre-écrous (½ po), comme montré à la
8.
6
Figure 6
3. Boulon (5/16 po)
(Figure 7).
Figure 7
4. Attelage
5. Boulon (½ x 1½ po)
6. Boulon (⅜ po)
(Figure 7).
g260117
g260118
Figure
