Mise en service

Remarque:
L'installation de cette machine
nécessite l'accouplement coulissant, le support de
plate-forme de l'UTV ou l'accouplement 3 points.
Pour plus de renseignements, contactez votre
dépositaire-réparateur agréé.
Installation du faisceau de
câblage
DANGER
Les moteurs des véhicules contiennent
des pièces mobiles; ils peuvent devenir
extrêmement chauds et causer des brûlures
et des blessures graves.
Coupez le moteur et laissez-le refroidir avant
d'installer ce kit.
DANGER
Les batteries automobiles peuvent causer
des chocs électriques dangereux qui peuvent
entraîner des brûlures graves ou la mort.
Débranchez la batterie avant d'installer ce
kit; débranchez d'abord le connecteur négatif
puis le connecteur positif.
1. Cosse ronde rouge
2. Cosse ronde noire
1. Avec un serre-câble, attachez le connecteur de
l'épandeur sur le faisceau de câblage
au centre du pare-chocs arrière du véhicule.
2. Acheminez le faisceau vers la batterie du
véhicule et attachez-le avec des serre-câbles.
Remarque:
éloigné des pièces chaudes ou mobiles.
3. Insérez le connecteur du contrôleur dans la
cabine du véhicule et attachez-le avec des
serre-câbles.
Remarque:
contrôleur jusqu'à l'emplacement de montage
choisi pour le contrôleur.
4. Reliez la cosse ronde noire à la borne négative
(-) de la batterie dans le compartiment moteur
(Figure 3).
5. Reliez la cosse ronde rouge à la borne positive
(+) de la batterie dans le compartiment moteur
(Figure 3).
6. Enroulez l'excédent de câblage et attachez-le
dans le compartiment moteur à l'aide de
serre-câbles.

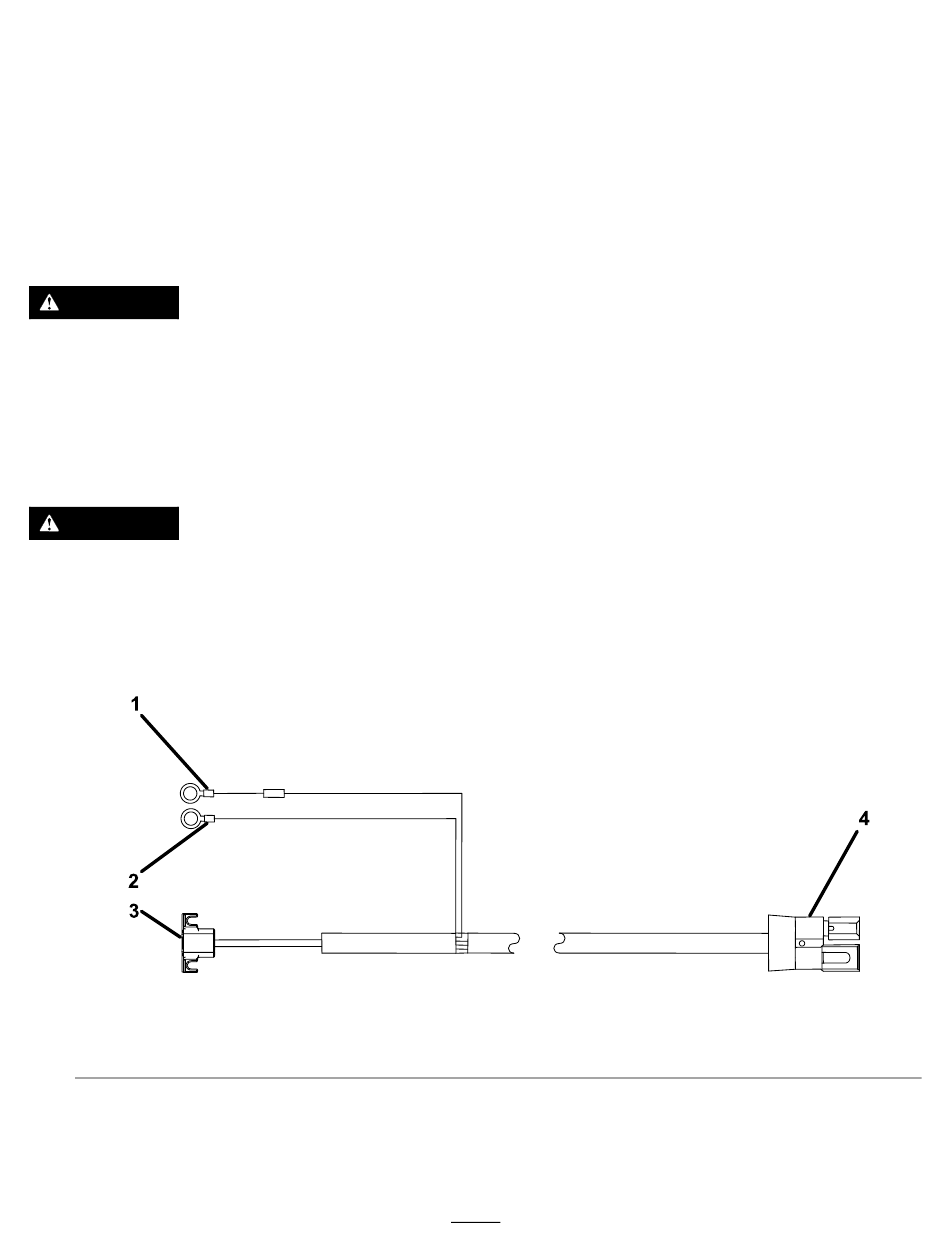

Figure 3
3. Connecteur du contrôleur
4. Connecteur de l'épandeur
5
Tenez le faisceau de câblage
Acheminez le connecteur du
(Figure 3)
g260282
