Cembre ROLLY 3000 Notice D'utilisation Et Entretien page 7

2 Installation

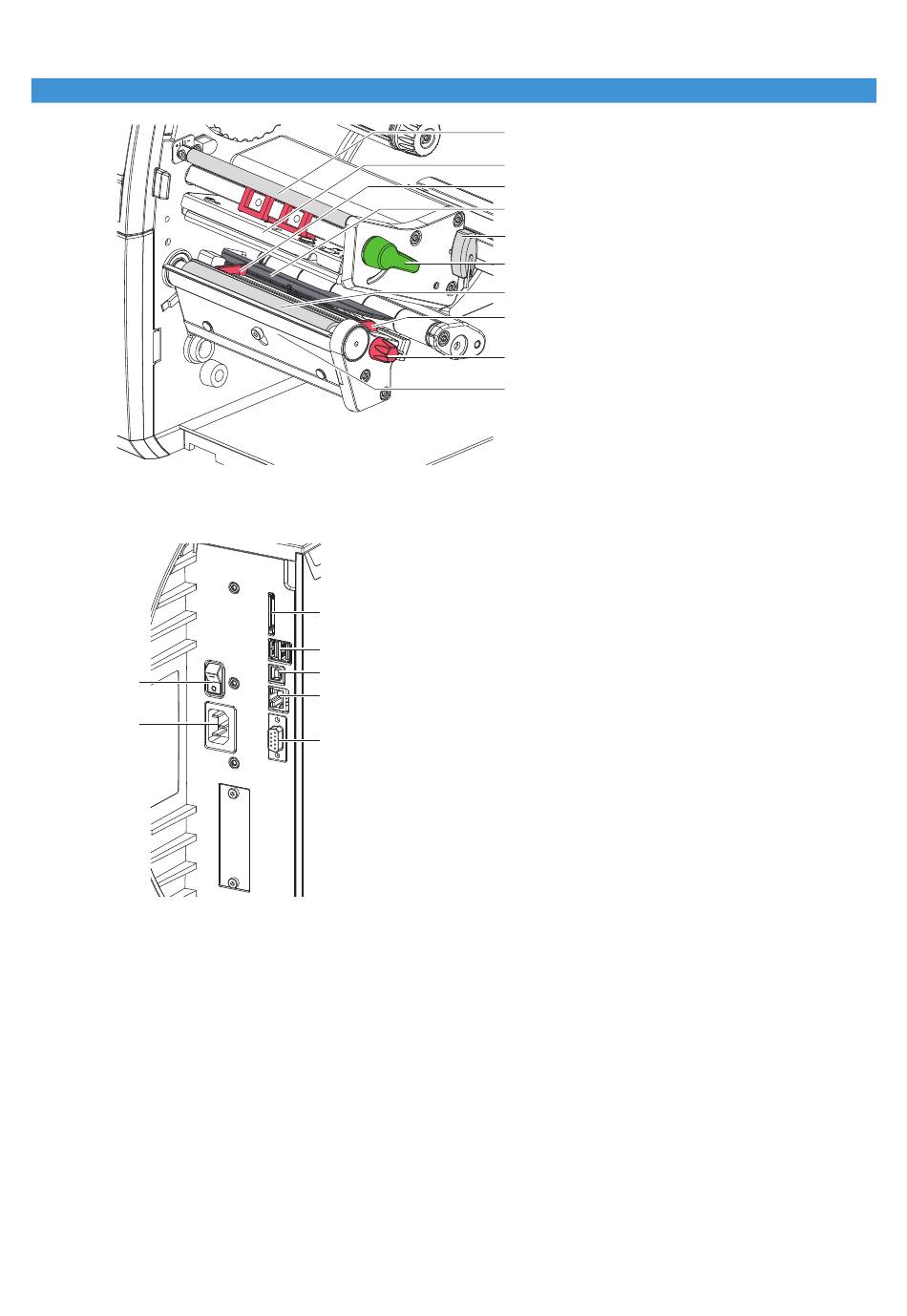

Figura 2 Mécanisme d'impression
Figure 2
20
21
Figura 3 Connexions
Figure 3
22
23
24
27
25
26
11
12
18
13
12 11 Axe de déviation du ruban transfert
13 12 Support avec tête d'impression
14
14 13 Cellule de détection d'étiquettes
15
15 14 Clé Allen, six pans
16 15 Levier pour le verrouillage de la tête
16
17 d'impression
18
18 16 Rouleau d'impression
19 17 Bouton de réglage des guides
17
20 18 Guides
21 19 Arête de pré-décollement
19
22 20 Interrupteur
23 21 Prise d'alimentation secteur
24 22 Emplacement pour carte SD
25 23 2 ports USB maître pour clavier, lecteur
26 de codes à barres, clé USB, adaptateur
27 Bluetooth ou clé de service
28 24 Port USB Full Speed esclave
29 25 Port Ethernet 10/100 Base-T
30 26 Port série RS-232
7
