  • Page 17 Elcometer 550 Jauge de mesure d’épaisseur de poudre sans contact Mode d’emploi...
  • Page 18 (électronique, mécanique, magnétique, optique, manuel ou autre) sans la permission écrite préalable d’Elcometer Limited. Une copie de ce manuel peut être téléchargée sur notre site Internet via www.elcometer.com Doc.No. TMA-0479-01 Édition 04...
  • Page 19 SOMMAIRE Chapître Page A propos de cet instrument ............18 Premières démarches.

  • Page 20: Propos De Cet Instrument

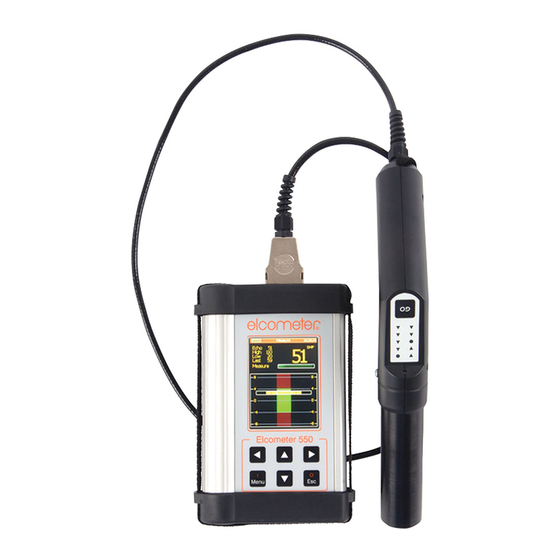

    Internet sur www.elcometer.com. 1 A PROPOS DE CET INSTRUMENT L’Elcometer 550 permet à l’utilisateur de déterminer l’épaisseur de film sec d’une poudre avant son passage dans le four de cuisson. Outre le bénéfice de contrôler l’épaisseur de film, cet instrument permet également de réduire le gaspillage de poudres onéreuses.

  • Page 21: Premières Démarches

    Certificat de test • Mode d’emploi La Jauge de mesure d’épaisseur de poudre sans contact Elcometer 550 est livrée dans un emballage en carton. Merci d’éliminer cet emballage de manière écologique. Contactez la déchetterie de votre localité pour plus d’informations.
  • Page 22 Ne jetez pas les batteries au feu. 2.2 MISE EN MARCHE/ARRÊT Pour allumer la jauge, appuyez et maintenez la touche pendant trois secondes. Un son se produit pour confirmer que la jauge est en marche et le menu principal s’affiche. On peut également allumer la jauge en appuyant sur le bouton "Go"...
  • Page 23 2.3 PRÉSENTATION GÉNÉRALE DE LA JAUGE Branchement Pistolet Clavier & Affichage Protection pistolet de mesure & attache bandoulière Ecran couleur Bandoulière Pistolet de mesure Touches de Navigation Protection & attache bandoulière Branchement chargeur Capot batterie Bouton rèinitialiser jauge Prise USB rechargeable...
  • Page 24 2.5.1 Mettre la jauge à zéro Chaque jauge de mesure d’épaisseur de poudre sans contact Elcometer 550 est étalonnée individuellement en usine. Pour garantir une précision de mesure optimale, l’utilisateur doit «zéroter» la jauge avant utilisation afin de tenir compte des variations environnementales.
  • Page 25 Pour aider l’utilisateur à positionner correctement la sonde, la jauge de mesure d’épaisseur de poudre sans contact Elcometer 550 fournit des indices visuels et sonores, à la fois sur le pistolet et sur l’écran couleur de l’instrument. Une fois la sonde correctement placée, l’instrument commence à collecter des données automatiquement.
  • Page 26 Force du signal Trop près de (toutes lumières allumées la surface en position perpendiculaire) Distance surface Trop loin correcte de la surface Trop loin de Distance la surface de la cible correcte Mise en marche jauge/ Trop près départ prise de de la mesures surface...
  • Page 27 L’instrument doit recevoir plusieurs échos pour retourner un résultat. Les échos ne sont enregistrés que lorsque le signal est suffisamment fort et que le pistolet est à bonne distance de la surface. Le nombre d’échos relevés est affiché. Il faut un minimum de 5 échos pour pouvoir calculer une mesure.
  • Page 28 2.6.2 Mise à zéro de la jauge. Voir 2.5.1 "Zeroing the gauge". Zero Ecran information jauge, mentionnant les numéros de série de la jauge et du pistolet et les 2.6.3 numéros de version de logiciel. About Cet écran affiche les 10 dernières mesures et leur moyenne, ainsi que la date et l’heure 2.6.4 de la dernière mise à...
  • Page 29 Mesurez une éprouvette revêtue de poudre à l’aide de la jauge de mesure d’épaisseur de poudre avant cuisson et sans contact Elcometer 550 ; notez l’épaisseur de poudre cuite calculée par l’instrument. Passez l’éprouvette dans le four en respectant la durée et la température adaptées à...

  • Page 30: Dépannage

    • la distance de la surface n’est pas correcte (18 mm) L’indicateur de distance n’est pas en zone verte pendant que vous remettez la gauge à zéro : • Le capteur n’est plus aligné. Contactez votre fournisseur Elcometer pour avis...

  • Page 31: Information Jauge

    4 INFORMATION JAUGE La jauge de mesure d’épaisseur de poudre sans contact Elcometer 550 contient des informations spécifiques la concernant comme les numéros de série, la version de logiciel et autres données de ce type dans le menu A Propos (About). En complément, le menu énergie informe l’utilisateur sur l’état actuel de la batterie.

  • Page 32: Équipements Complémentaires

    < 85% en permanence 6.1 MÉMORISATION DES DONNÉES La jauge de mesure d’épaisseur de poudre avant cuisson et sans contact Elcometer 550 sauvegarde automatiquement les 10 dernières mesures; vous pouvez y accéder via l’écran «historique» (History Screen) du menu principal.
