Manuel de l'utilisateur
Identifcation

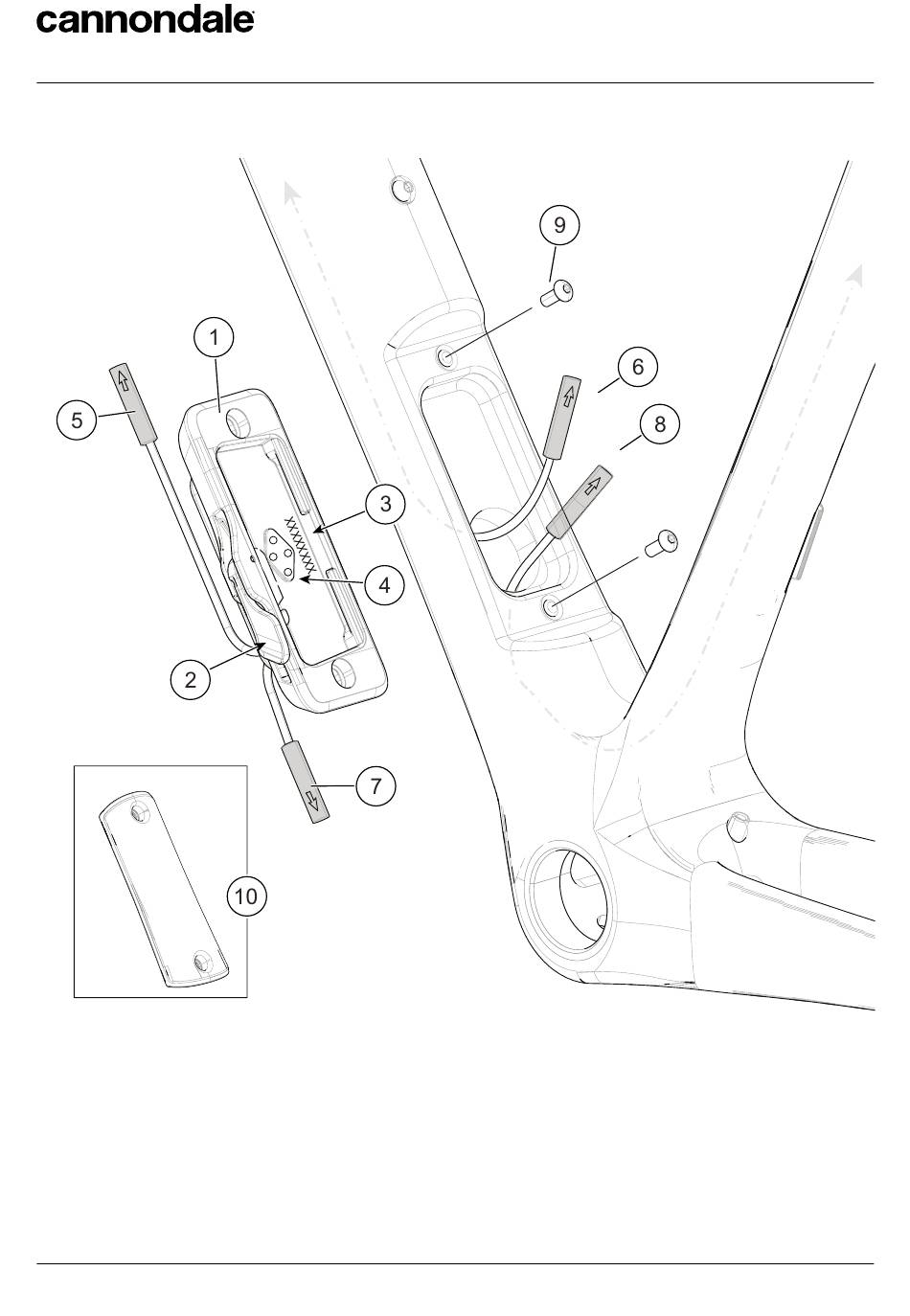

Identification
1.
Socle SmartSense
2. Loquet du socle
3. N° de série/N° d'identification du socle
4. Contacts du socle
5. Câble supérieur du socle
138691 Rev 1 (03/22)
2 N·m
M4 X 10 mm
Le socle est montré déposé du cadre
pour plus de clarté.
6. Câble rallonge, 500 mm, tube diagonal
7. Câble inférieur du socle
8. Câble rallonge, 700 mm, tube de selle
9. Vis de fixation (2X)
10. Couverture de cadre
24
Socle SmartSensee
Identifcation
