Structure et touches de commande
12

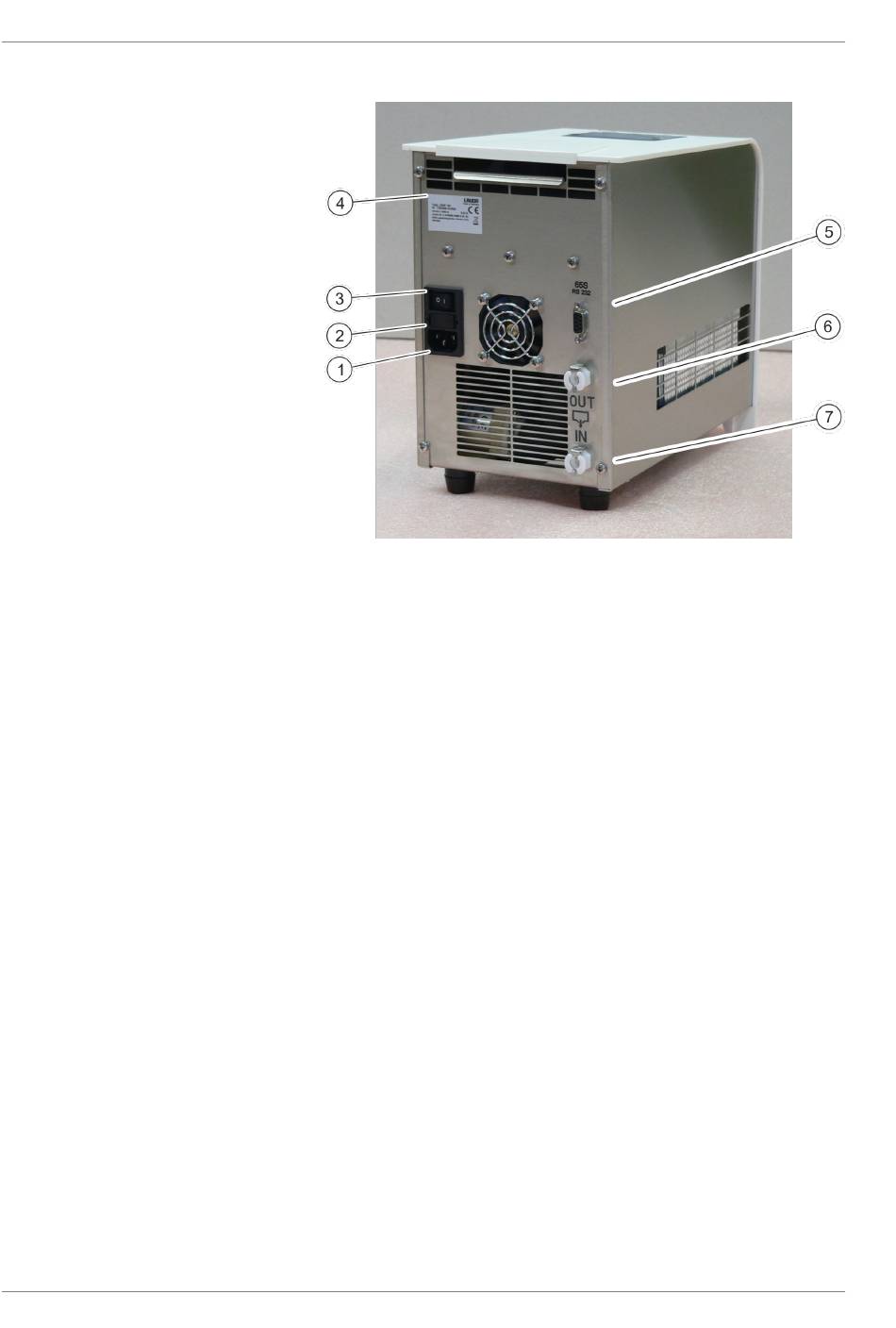

Fig. 2: Face arrière LOOP L 100
1 Connecteur encastrable de l'appareil
2 Compartiment pour 2 fusibles
3 Interrupteur secteur
4 Plaque signalétique
5 Interface RS 232 (douille)
6 Raccordement de pompe OUT aller (vers le consommateur)
7 Raccordement de pompe IN retour (depuis le consommateur)
