Préparation du système
■
Préparation de la barre de son

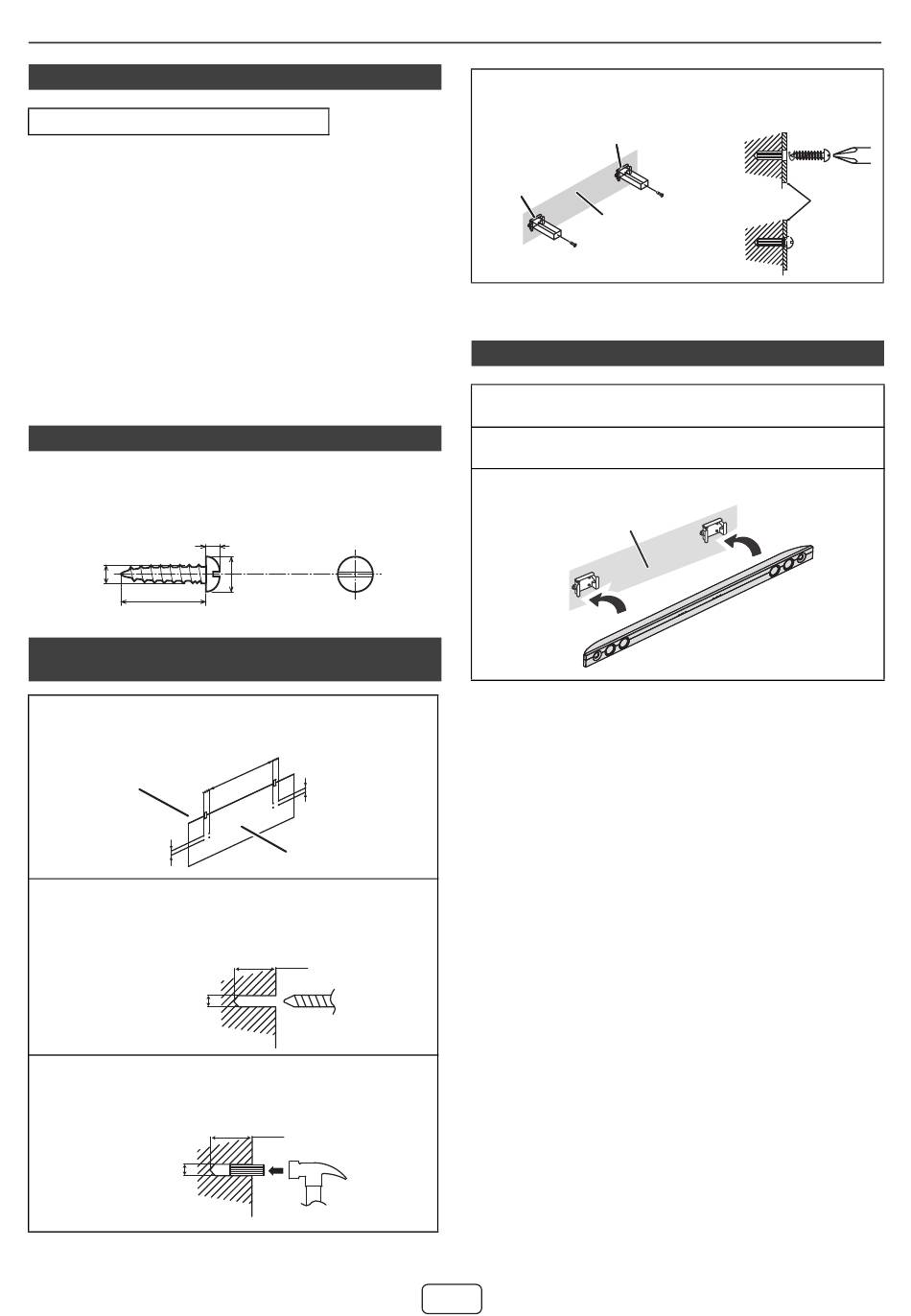

Pour monter la barre de son au mur
Attention :
●
Faites très attention ne pas faire tomber la barre de son
3,6 kg lors du montage du mur.
●
Avant le montage, vérifier la solidité du mur. (Ne pas
monter sur du plâtre de revêtement ou un mur blanchi
à la chaux. La barre de son peut tomber.) En cas de
doute, consulter un réparateur qualifié.
●
Les vis de montage ne sont pas fournies. Utiliser des
vis appropriées.
●
Vérifier que toutes les vis d'angle de montage mural
sont bien serrées.
●
Sélectionner un bon emplacement. Sinon, des accidents
peuvent se produire ou la barre de son peut être
endommagée.
●
SHARP ne peut être tenue pour responsable des
accidents occasionnés par une utilisation incorrecte.
■
Vis d'entraînement
SHARP a conçu la barre de son pour que vous puissiez la
suspendre au mur. Utiliser des vis appropriées (non
fournies). Voir ci-dessous pour la taille et le type.
3,2 mm
5 mm
Min. 22 mm
■
Fixation de l'angle de montage mural
(Position horizontale)
1
Fixer le papier à patron au mur en position
horizontale comme illustré ci-dessous.
926 mm
Surface
44 mm
du mur
29 mm
2
Faire un trou sur le mur en suivant les marques de
point de vis sur le papier à patron à l'aide d'une
perceuse.
8-9 mm
Surface du mur
3
Fixer une cheville murale (non fournies) dans le
trou avec un marteau, jusqu'à ce qu'elle affleure à
la surface du mur.
8-9 mm
Surface du mur
9 mm
44 mm
29 mm
Papier à patron
32 mm
32 mm
4
Enfoncer l'angle de montage mural au mur, tel
qu'indiqué dans l'illustration. (8 vis au total)
Angle de montage mural
Angle de
montage mural
Surface du mur
(Vis x 4)
Note :
Veiller à bien serrer les vis. (Les vis ne sont pas fournies)
■
Installation de la barre de son
1
Aligner la fente de montage mural au niveau de la
barre de son sur l'angle de montage mural au mur.
2
Insérer la barre de son dans l'angle de montage
mural.
3
Les fixer fermement.
Surface du mur
F-5
Surface
(Vis x 4)
du mur
Surface du mur
Angle de
montage
mural
