MODÈLE
HT-SL50
SYSTÈME DE CINÉMA MAISON À BARRE SONORE
Nous vous remercions d'avoir porté votre choix sur ce produit SHARP.
Pour en tirer le meilleur parti, veuillez lire ce mode d'emploi très attentivement.

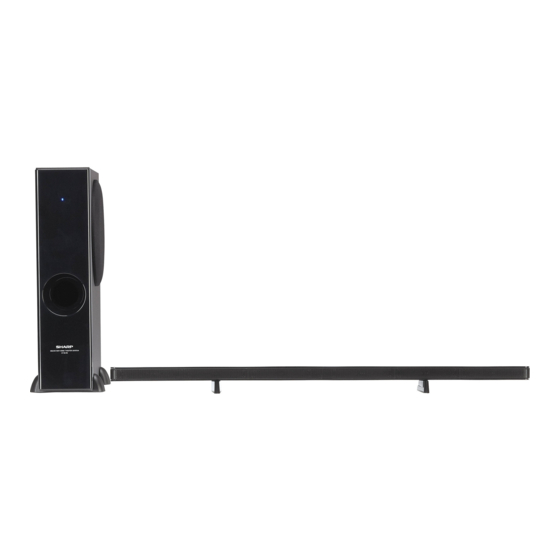

Cinéma à domicile HT-SL50 avec barre de son comprenant une barre de son et un caisson de basse.
Notes :
●
Ce produit est recommandé pour un téléviseur à écran plant (LCD et plasma).
●
Pour une connexion HDMI, ce produit ne prend en charge que les signaux PCM (Pulse Code Modulation -
modulation par impulsions codées).
●
Ce produit est contrôlé via la spécification HDMI CEC (contrôle de l'électronique au consommateur), donc pour
une connexion HDMI, le contrôle CEC de votre téléviseur doit être activé. Pour des détails, se reporter au mode
d'emploi du téléviseur.
●
Pour un téléviseur sans HDMI CEC, casque ou connexion RCA analogique (sortie variable) est disponible.
●
Pour un téléviseur sans HDMI, casque ou connexion RCA (sortie variable) est requis.
●
Cet appareil prend en charge l'interface HDMI, ce qui active la voie ARC (voie de retour audio).
Connexion recommandée :
Type de téléviseur
HDMI (avec ARC)
avec HDMI
Téléviseur à inter-
face HDMI sans
CEC et ARC ou
téléviseur sans
interface HDMI
MODE D'EMPLOI
FONCTION CEC
DOIT ÊTRE ACTIVÉ
ENTRÉE HDMI (ARC)
DOIT ÊTRE ACTIVÉ
AUCUN
SHARP ELECTRONICS OF CANADA LTD.
335 Britannia Road East, Mississauga,Ontario L4Z 1W9
CONNEXION
ENTRÉE HDMI
SORTIE CASQUE
RCA
(SORTIE VARIABLE)
FRANÇAIS
MÉTHODE DE CONNEXION
Page 9, Méthode 1
Page 10, Méthode 2
Page 11, Méthode 1
Page 12, Méthode 2
Imprimé en Malaisie
Table des Matières
loading

Manuels Connexes pour Sharp HT-SL50

Sommaire des Matières pour Sharp HT-SL50

  • Page 1 Nous vous remercions d’avoir porté votre choix sur ce produit SHARP. Pour en tirer le meilleur parti, veuillez lire ce mode d’emploi très attentivement. Cinéma à domicile HT-SL50 avec barre de son comprenant une barre de son et un caisson de basse. Notes : ●...

  • Page 2: Accessoires

    Accessoires Les accessoires suivants sont présents dans l’emballage. Câble RCA vers Casque Supports pour Câble Audio x 1 Câble HDMI x 1 Coussins de Support (1 broche - 2 broches) x 1 Caisson de Basse x 2 Angles de Montage Mural Papier à...

  • Page 3: Félicitations Pour Votre Achat

    Comment obtenir des services : Les services couverts par la garantie peuvent être obtenus à la livraison du produit, avec une preuve d’achat (comprenant la date de l’achat) et une copie du présent énoncé de garantie limitée, à un centre de service autorisé de Sharp ou à un dépositaire de service autorisé...

  • Page 4: Précautions

    (pas d’obstacle autre type d’accident. SHARP ne sera pas tenu pour à moins de 10 cm de l’appareil). responsable des dommages causés par le non-respect de la tension spécifiée.

  • Page 5: Commandes Et Voyants

    Commandes et voyants Barre de son VUE AVANT VUE ARRIÈRE MODÈLE N˚ HT-SL50 SYSTÈME DE CINÉMA MAISON À BARRE SONORE É PUISSANCE D’ENTRÉE NOMINALE 25 W / CH PUISSANCE D’ENTRÉE MAXIMALE 50 W / CH SHARP CORPORATION Page de référence 1.

  • Page 6: Préparation Du Système

    Vis d’entraînement SHARP a conçu la barre de son pour que vous puissiez la suspendre au mur. Utiliser les vis appropriées (non fournies). Consulter la taille et le type ci-dessous.

  • Page 7: Préparation Du Système (Suite)

    Préparation du système (suite) Installation de la barre de son Fixation de l’angle de montage mural Aligner la fente de montage mural de la barre de Fixer le papier à patron au mur en position son sur l’angle de montage mural. horizontale, comme illustré...

  • Page 8: Positionnement Du Système

    Le panneau avant de l’enceinte n’est pas amovible. Attention : Ne pas modifier le sens de montage lorsque l'appareil est allumé. Positionnement du support Placer le support comme illustré. ACTIVE SUBWOOFER SYSTEM HT-SL50 Lecteur Lecteur de de DVD SUBWOOFER SYSTEM ACTIVE SUBWOOFER SYSTEM HT-SL50 Support Placer le système comme illustré.

  • Page 9: Raccordement Du Système

    Raccordement du système Veuillez vous assurer de débrancher le fil de sortie d’alimentation en c.a. avant d’effectuer toute connexion. Caisson de basse Droite Gauche Barre de Son Blanc Prise de courant Rouge 120 V CA ~ 60 Hz ATTENTION : POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU FOND.

  • Page 10: Raccordement Du Système (Suite)

    CEC. Exemple : Aller dans le menu du composant pour rechercher le CEC et l’activer. Différentes marques peuvent avoir différentes dénominations pour le CEC. Pour un téléviseur SHARP à écran LCD, il s’appelle AQUOS LINK. ●...
  • Page 11 Raccordement du système (suite) 2. Méthode 2 Cette connexion est pour un téléviseur HDMI sans ARC (voie de retour audio). Caisson de basse Vers la borne HDMI Téléviseur Lecteur de DVD, de BD ou similaire Vers la borne de sortie audio Vers la SORTIE HDMI borne...

  • Page 12: Raccordement À Un Téléviseur (Avec Entrée Audio (Tv))

    Raccordement du système (suite) Raccordement à un téléviseur (avec entrée audio (TV)) Connecter au téléviseur à l’aide d’un câble audio. 1. Méthode 1 Téléviseur Vers la borne CASQUE Câble audio Caisson de basse Vers la borne d’entrée AUDIO IN (TV) Notes : ●...
  • Page 13 Raccordement du système (suite) 2. Méthode 2 Téléviseur Vers la borne de sortie audio Câble RCA Caisson de basse Vers la borne d’entrée AUDIO IN (TV) Note : Pour contrôler le volume, il faut effectuer des réglages dans le menu du téléviseur. Pour des détails, se reporter au mode d’emploi du téléviseur.

  • Page 14: Commande Générale

    Le message « L'enceinte AQUOS est activée » s'affiche si le téléviseur SHARP à écran LCD ne détecte pas le HT-SL50 en cours de mise sous tension. Toutefois, le message « Audio AQUOS avec AQUOS LINK est activé » s'affiche dès que le HT-SL50 est détecté.

  • Page 15: Dépannage

    SHARP. peuvent occasionner une formation de condensation à l’intérieur du cabinet. La condensation peut entraîner un Général mauvais fonctionnement de l’appareil.

  • Page 16: Fiche Technique

    Fiche technique SHARP se réserve le droit d’apporter des modifications à Enceinte de la barre de son la présentation et aux caractéristiques des appareils à fin d’amélioration. Les valeurs indiquées dans ce document Type Système d’enceinte à plage complète sont les valeurs nominales des appareils de série mais de Plage complète 2,2 x 11,5 cm...
