Blaas vooraf de gasleiding schoon. Daardoor worden
beschadigingen aan het toestel vermeden.
>
Sluit het toestel op de gasleiding aan. Gebruik hier-
voor de meegeleverde klemkoppeling (1) en een toe-
gelaten gaskraan.
>
Ontlucht de gasleiding vóór inbedrijfstelling.
>
Controleer de gasaansluiting op lekkages.
5.3
Aansluiting aan waterzijde
a
Gevaar!
Gevaar voor brandwonden en beschadiging
door uitstromend water!
Mogelijke lekkages in waterleidingen.
>
Let erop dat de aansluitleidingen span-
ningsvrij worden gemonteerd.
b
Voorzichtig!
Gevaar voor beschadiging door uitstromend
water!
Wanneer het toestel wordt gebruikt in zonne-
energiesystemen voor het verwarmen van
drinkwater (d.58 is ingesteld op 1 of 2) mag
de temperatuur aan de koudwateraansluiting
van het toestel (verbonden met de warmwa-
teruitgang van de zonne-energieboiler) niet
hoger zijn dan 70 °C.
>
Breng voor en na het toestel thermostati-
sche mengventielen aan.
5
4
3
2
1

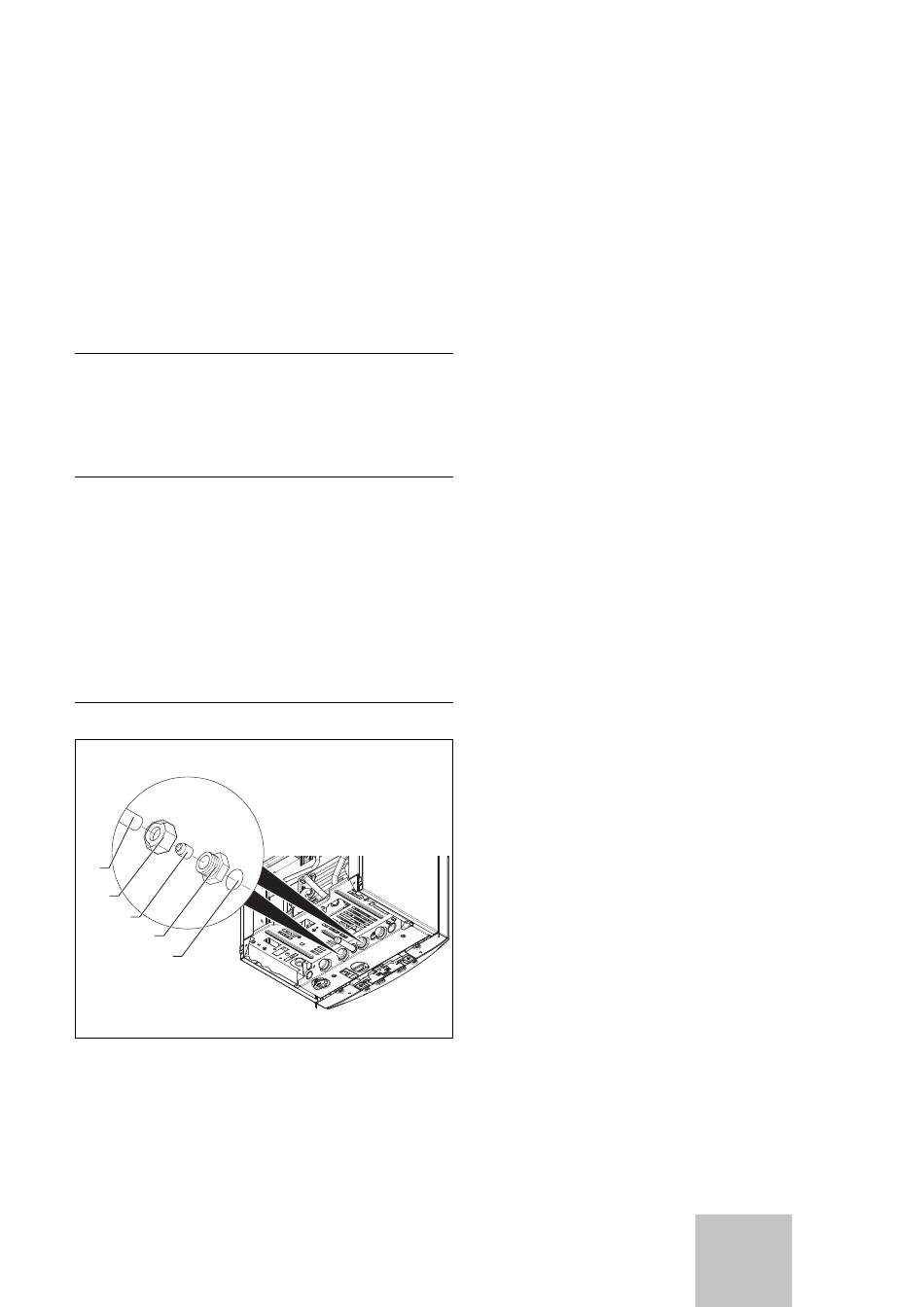

Afb. 5.2 Koud- en warmwateraansluiting monteren
Installatie- en onderhoudshandleiding turboTEC pro, turboTEC plus 0020029203_03
5.3.1
Warmwateraansluiting (alleen VUW)
Verbinding van de koud- en warmwateraansluiting op
het toestel (bijvoorbeeld met twee aansluitstukken met
klemkoppeling voor verbinding met koperleidingen van
15 mm, zoals getoond in afb. 5.2):
>
Installeer op de standplaats in de toevoerleiding voor
koud water een stopkraan.
>
Plaats per aansluiting een afdichting (1) en schroef de
aansluitstukken (2) op de koud- en warmwateraan-
sluiting van het toestel.
>
Steek een wartelmoer (4) en een klemring (3) op een
koperen leiding (5). De diameter van de leiding moet
15 mm bedragen.
>
Steek de leidingen tot de aanslag in de klemkoppelin-
gen. Draai de wartelmoeren in deze positie vast.
5.3.2 Boileraansluiting (alleen VU)
Verbinding van boileraanvoer- en -retourleiding op het
toestel:
>
Installeer op de standplaats de boilerleidingen (Vail-
lant toebehoren).
>
Plaats per aansluiting een bij de toebehoren meegele-
verde afdichting en schroef de aansluitstukken op de
boileraanvoer- en op de boilerretouraansluiting van
het toestel. Neem hiervoor ook goed nota van de bij
de toebehoren meegeleverde handleiding!
>
Verbind de boilervoeler met de betreffende aansluit-
stekker van de toestelkabelboom.
>
Let vóór inbedrijfstelling op een volledige ontluchting
van de boilerleidingen.
Installatie 5
BE
15
NL
