Utilisation de l'IOB 610 | Contrôle de la vitesse de coupe constante
Pour déterminer le rapport : tr/min :
Entrer la vitesse de rotation de la broche (tr/min) pour chaque rapport lorsque la
sortie CSS est à 0 V et à 10 V

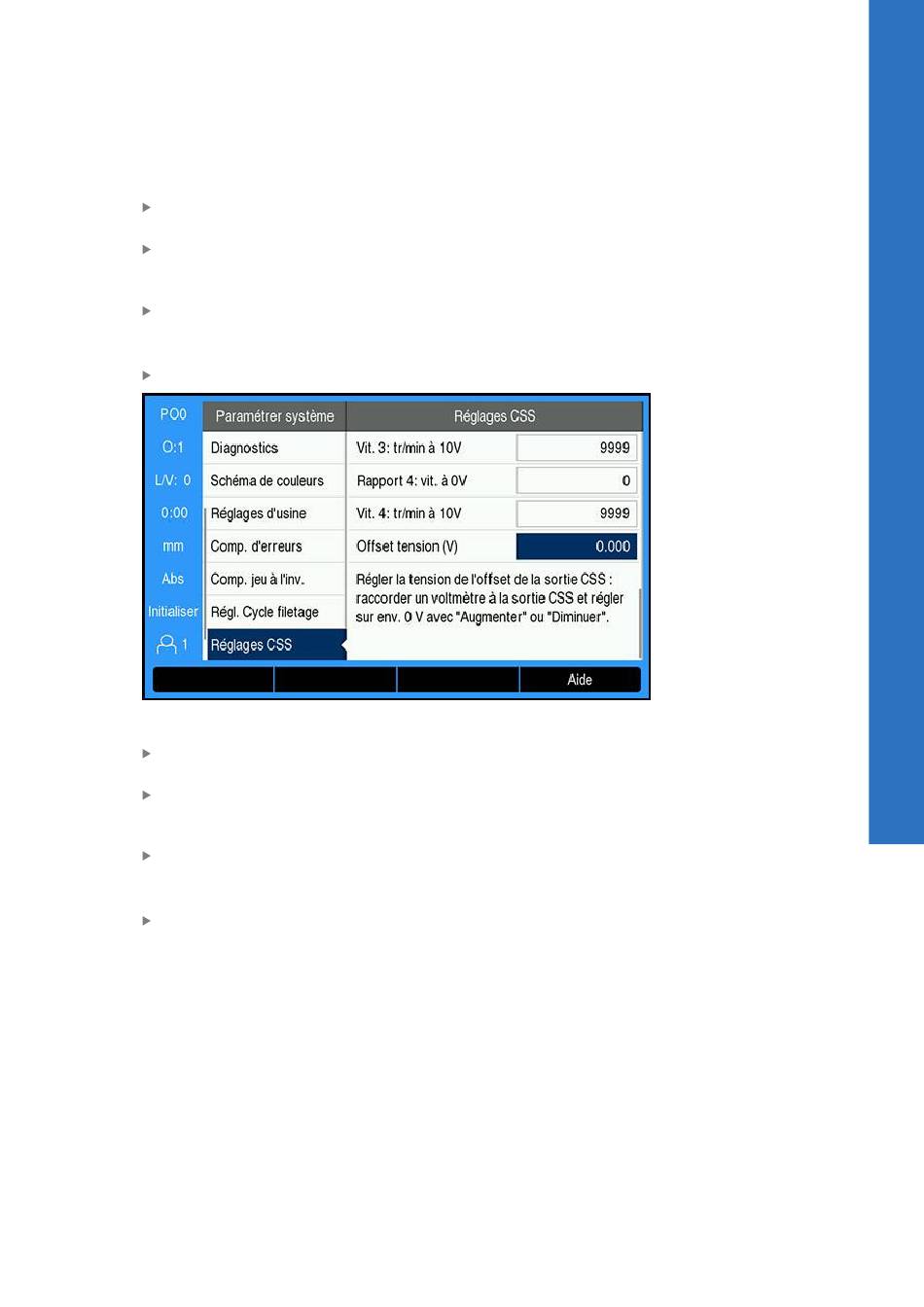

Si l'affichage du dernière axe est configuré sur Vitesse (t/m), les champs tr/
min du formulaire Réglages CSS peuvent être défini sur la vitesse actuelle de la
broche en appuyant sur la softkey Mémoriser
Pour définir une vitesse spécifique de rotation de la broche, la sortie DAC S
utiliser ce rapport linéaire pour déterminer la tension de sortie correspondante :
= 10  (S
V
Out
Entrer la Offset tension pour compenser tout offset inhérent au signal DAC
Pour déterminer la Offset tension :
Utiliser un voltmètre pour mesurer la tension actuelle au niveau de la sortie
DAC
Pour régler un offset, entrer la tension opposée à la tension actuelle au
paramètre Offset tension pour ramener le réglage du paramètre de sortie DAC
à 0 V. La plage d'offset est limitée à la plage -0,2 V - +0,2 V.
Appuyer sur la touche Enter pour sauvegarder les paramètres et quitter le
formulaire
ou
Appuyer sur la touche C pour quitter sans sauvegarder les modifications
ACU-RITE | DRO 203, DRO 300 | Manuel d'utilisation | 12/2019
- S ) / ( S - S ) + V
Out 0 10 0 Offset
Out
191
